Inhaltszusammenfassung für Reflexa KTI 50

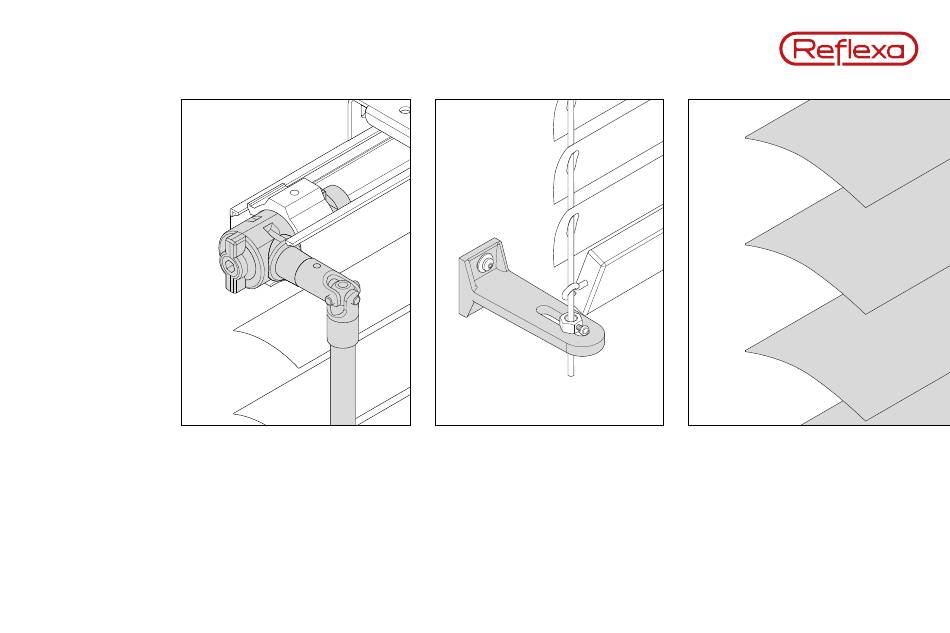

- Seite 1 Montageanleitung Innenjalousie mit Kurbelantrieb KTI 50 / KTI 50P / KMI 50 / KMI 50P...
- Seite 2 Die Montage ist ausschließlich durch qualifiziertes Fachpersonal auszuführen! Seite 2 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 3 Montage vorbereiten Seite 3 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 4 Bei der Montage ist darauf zu achten, dass die Auswahl des Befestigungsmaterials in Abstimmung mit dem jeweiligen Montageuntergrund erfolgt. Seite 4 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 5 Benötigte Werkzeuge Ø = 13 mm sw 6 TX15 TX20 Seite 5 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 6 Kreuzgelenk 4 Kurbelhalter 5 Bedienungs- und Pflegeanleitung 6 abnehmbarer Trichter optional 7 Blende 8 Versteifungsbügel optional 9 Verlängerungsstück 10 Montageset(s) optional 11 Trägerkonsole KT optional 12 Trägerkonsole KT mit optional Schlitten Seite 6 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 7 Kreuzgelenk 5 Kurbelhalter 6 Bedienungs- und Pflegeanleitung 7 abnehmbarer Trichter optional 8 Blende 9 Versteifungsbügel optional 10 Verlängerungsstück 11 Montageset(s) optional 12 Trägerkonsole KT optional 13 Trägerkonsole KT mit optional Schlitten Seite 7 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 8 Kreuzgelenk 4 Kurbelhalter 5 Bedienungs- und Pflegeanleitung 6 abnehmbarer Trichter optional 7 Blende 8 Versteifungsbügel optional 9 Verlängerungsstück 10 Montageset(s) optional 11 Trägerkonsole KT optional 12 Trägerkonsole KT mit optional Schlitten Seite 8 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 9 Kreuzgelenk 5 Kurbelhalter 6 Bedienungs- und Pflegeanleitung 7 abnehmbarer Trichter optional 8 Blende 9 Versteifungsbügel optional 10 Verlängerungsstück 11 Montageset(s) optional 12 Trägerkonsole KT optional 13 Trägerkonsole KT mit optional Schlitten Seite 9 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 10 Montageset 43000413, 43000414 und 43000417 (optional) 43000413 43000414 43000417 Seite 10 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 11 Lieferprogramm Spannwinkel Spannbügel Spannwinkel 50 mm Spannwinkel 70 mm Spannwinkel 100 mm Spannwinkel 145 mm Spannwinkel 190 mm Variospannwinkel Seite 11 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 12 Anzahl der Oberschienenträger im Verhältnis zur Anlagenbreite ≤ 1.500 mm ≤ 3.000 mm ≤ 4.500 mm ≤ 6.000 mm Seite 12 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 13 Maßbezüge der Trägerelemente Anlagen Typ KTI 50/KTI 50P Bei mehr als zwei Trägern diese ausmitteln, jedoch mind. 85 mm neben einer Bandspule. KTI 50, KTI 50P Lamellenlänge (in mm) ≤ 1.040 > 1.040 Maß B (in mm) mind. 85 mm...
- Seite 14 Bei mehr als zwei Trägern diese ausmitteln, jedoch mind. 85 mm neben einer Bandspule. KMI 50, KMI 50P Lamellenlänge (in mm) ≤ 600 601–1.130 > 1.131 Maß B (in mm) mind. 85 mm Seite 14 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 15 Maßbezug X-Maß KTI 50/KMI 50 Das „X-Maß“ beschreibt den Abstand zwischen Montage- untergrund und der Mitte des Jalousiepaketes. Blick 1 X-Maß Montageuntergrund X-Maß Blick 1 Montageuntergrund Seite 15 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 16 45 – 61 mm A2, B2, C2 62 – 81 mm A3, B3 82 –111 mm A4, B4 112 –160 mm X-Maß X-Maß 161–200 mm *siehe Seite 11 Montageuntergrund Blick 1 Seite 16 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 17 Oberschienenträger/Blende anbringen Seite 17 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 18 Generelle Position des Oberschienenträgers X-Maß: siehe Seite 16 siehe Seite 13 ff. Bestellmaß X-Maß Blick 2 Blick 1 Blick 2 Blick 1 Seite 18 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 19 Generelle Position des Oberschienenträgers 43000413 Seite 19 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 20 Oberschienenträger montieren Bestellmaß Seite 20 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 21 Versteifungsbügel auf Blende anzeichnen B: siehe Seite 13 ff. Fensterseite Seite 21 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 22 Bohrungen für Versteifungsbügel Ø = 13 mm Seite 22 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 23 Versteifungsbügel anbringen Seite 23 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 24 Versteifungsbügel anbringen Seite 24 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 25 Versteifungsbügel anbringen Seite 25 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 26 Blende auf Montageuntergrund mittig zum Achsmaß befestigen mittig zum Achsmaß Seite 26 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 27 Oberschienenträger an Blende/Versteifungsbügel schrauben, KTI Seite 27 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 28 Oberschienenträger an Blende/Versteifungsbügel schrauben, KMI Seite 28 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 29 Jalousiepaket einhängen Seite 29 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 30 Oberschiene und Jalousie vorbereiten Seite 30 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 31 Oberschiene und Jalousie vorbereiten Fenster- bzw. Wandseite beachten Seite 31 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 32 Oberschiene mit Jalousie in Oberschienenträger mittig einhängen sw = 6 mm ~ 50 cm Seite 32 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 33 Oberschiene mit Jalousie in Oberschienenträger mittig einhängen Seite 33 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 34 Oberschiene mit Jalousie in Oberschienenträger mittig einhängen Mitte Seite 34 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 35 Optional: Behangkopplung Wellenverbinder Seite 35 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 36 Seilführung befestigen ( KTI 50P, KMI 50P ) Seite 36 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 37 Jalousiepaket mit Seilführung mittig anzeichnen Achsmaß Bestellmaß 15 mm Bestellmaß 15 mm Achsmaß = Bestellmaß – 30 mm Seite 37 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 38 Spannwinkel auf Montagegrund befestigen 90° Seite 38 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 39 Abstand siehe nebenstehende Spannbügel 49 mm Tabelle 50 mm 67 mm Blick 1 70 mm, 100 mm 50 mm 145 mm, 190 mm 53 mm Variospannwinkel 84 mm siehe nebenstehende Tabelle Seite 39 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 40 Seilführung befestigen Seil bei Bedarf kürzen TX15 Seite 40 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 41 Seilführung vertikal ausrichten X-Maß: siehe Seite 16 x-Maß Blick 1 Blick 1 x-Maß Seite 41 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 42 Kurbel anbringen Seite 42 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 43 Kurbel anbringen Seite 43 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 44 Kurbelhalter anbringen 43000417 TX20 Seite 44 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 45 Optional: Kurbel mit abnehmbarem Trichter anbringen Seite 45 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 46 Lage des Kurbelgetriebes bei Bedarf anpassen Achtung! Um den Raffstore gegen unkontrolliertes Herabfahren zu sichern, diesen komplett herablassen! Seite 46 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 47 Lage des Kurbelgetriebes bei Bedarf anpassen (horizontal) Blick 1 Blick 1 sw 3 TX15 Seite 47 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 48 Lage des Kurbelgetriebes bei Bedarf anpassen (vertikal) Antriebswelle vom Kurbelgetriebe trennen! Blick 1 Blick 1 Blick 1 sw 3 TX15 Seite 48 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 49 Test und Übergabe KTI 50, KMI 50 Test Beschreibung 1 Befestigungen auf festen Sitz prüfen. 2 Funktionskontrolle (Probelauf) 3 optische Kontrolle der Endlagen Blick 1 ≠ Bestellmaß = Bestellmaß Blick 1 Bestellmaß Bei Anlagen mit Spindelsperre Seite 49 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 50 Test und Übergabe KTI 50P, KMI 50P Test Beschreibung 1 Befestigungen auf festen Sitz prüfen. 2 Funktionskontrolle (Probelauf) 3 optische Kontrolle der Endlagen Blick 1 Bei Anlagen mit Spindelsperre ≠ 20 mm = 20 mm Blick 1 Seite 50 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 51 Korrektur der Endlagepunkte bei Anlagen mit Spindelsperre Die Endlagepunkte sind auf Bestellhöhe eingestellt. Ein Verstellen der Endlage kann zu Beschädigungen führen! Dies wird nicht durch die Gewährleistung abgedeckt. TX15 Seite 51 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 52 Korrektur der Endlagepunkte bei Anlagen mit Spindelsperre und Minikopf Die Endlagepunkte sind auf Bestellhöhe eingestellt. Ein Verstellen der Endlage kann zu Beschädigungen führen! Dies wird nicht durch die Gewährleistung abgedeckt. sw 3 Seite 52 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb...
- Seite 53 Albrecht GmbH Silbermannstraße 29 89364 Rettenbach Tel.: +49 (0) 8224 999-0 Fax: +49 (0) 8224 999-222 www.reflexa.de info @ reflexa.de Konfigurieren und bestellen Sie unser umfassendes » Bestellen Sie per interaktivem PDF-Formular. Produktsortiment, Musterartikel und Werbemittel rund um » lückenlose Eingabe dank vordefinierter Eingabefelder die Uhr zu Ihren persönlichen Einkaufskonditionen.
