SafeRing / SafePlus
SF
-gasisolierte Ringkabel- und Kompaktschaltanlage
6
Montage- und Betriebsanleitung
1.1 ÜBERSICHT

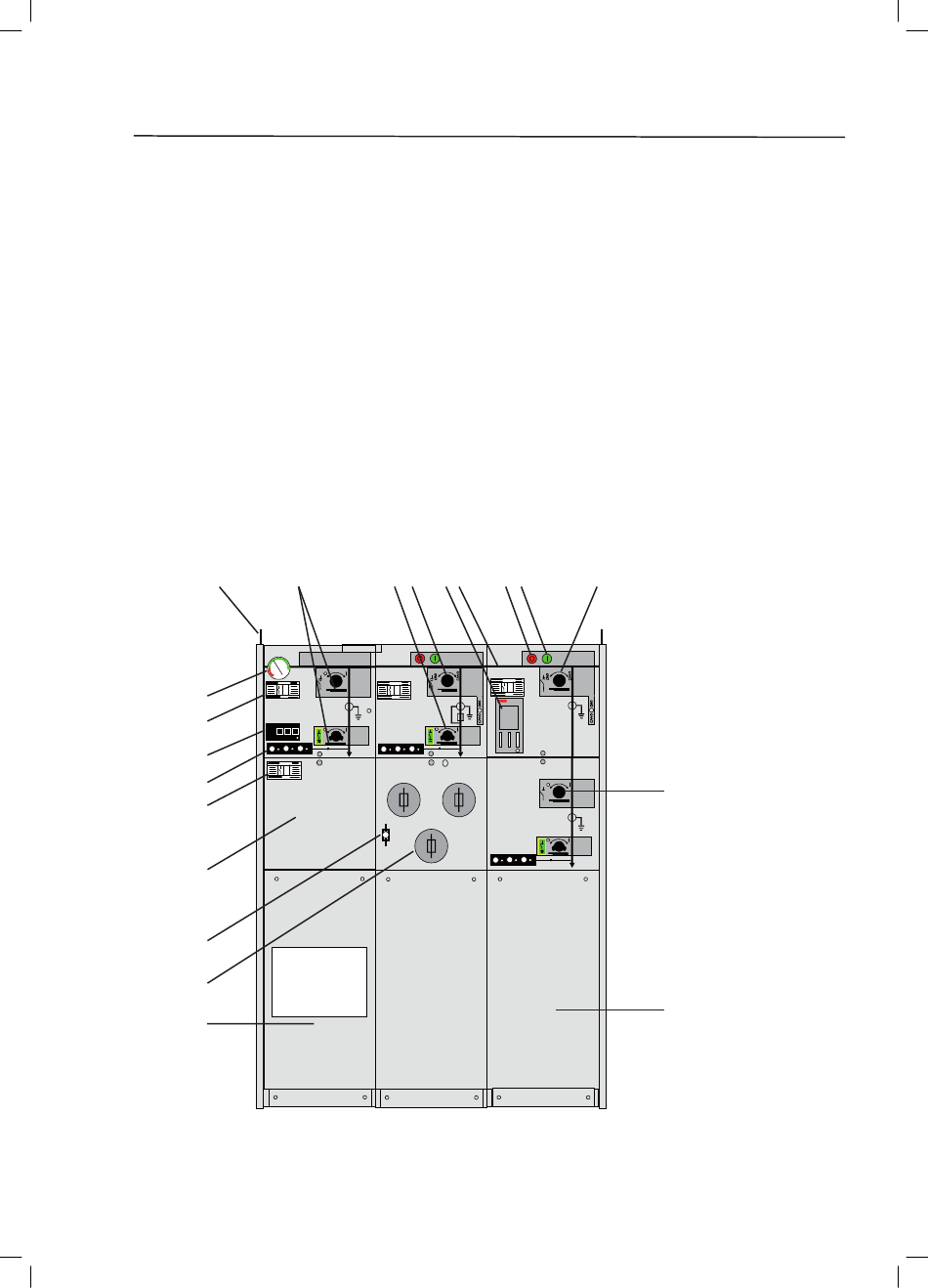

Schaltanlage
1. Transportösen
2. Buchsen für kapazitive Spannungsanzeige (Zusatzausrüstung)
3. Kurzschlussanzeiger
4. Manometer
5. Modulschild
6. Blindschaltbild
7. Schutzrelais
8. Mechanische Anzeige „Sicherung ausgelöst"
9. Abschließvorrichtung für Vorhängeschlösser
10. Kabelanschlussraum
11. Kabelanschlussraum mit Fenster
12. Prüfdurchführungen für Kabelprüfung
13. Typenschild mit Seriennummer
14. Leistungsschalter
15. Sicherungs-Lasttrennschalter
16. Erdungsschalter
17. Trennschalter
18. Mechanischer Drucktaster - Leistungsschalter AUS /
mechanische Notausschaltung
19. Mechanischer Drucktaster - Leistungsschalter EIN
20. HH-Sicherungsbehälter
1
9
4
5
3
2
13
12
8
20
11
ABB
(Zusatzausrüstung)
(Zusatzausrüstung)
(Standardausführung)
(Zusatzausrüstung)
16
15
7
6
18 19
S afeP lus
14
17
10
1VDD005976 DE
