SafeRing / SafePlus
SF
-gasisolierte Ringkabel- und Kompaktschaltanlage
6
Montage- und Betriebsanleitung

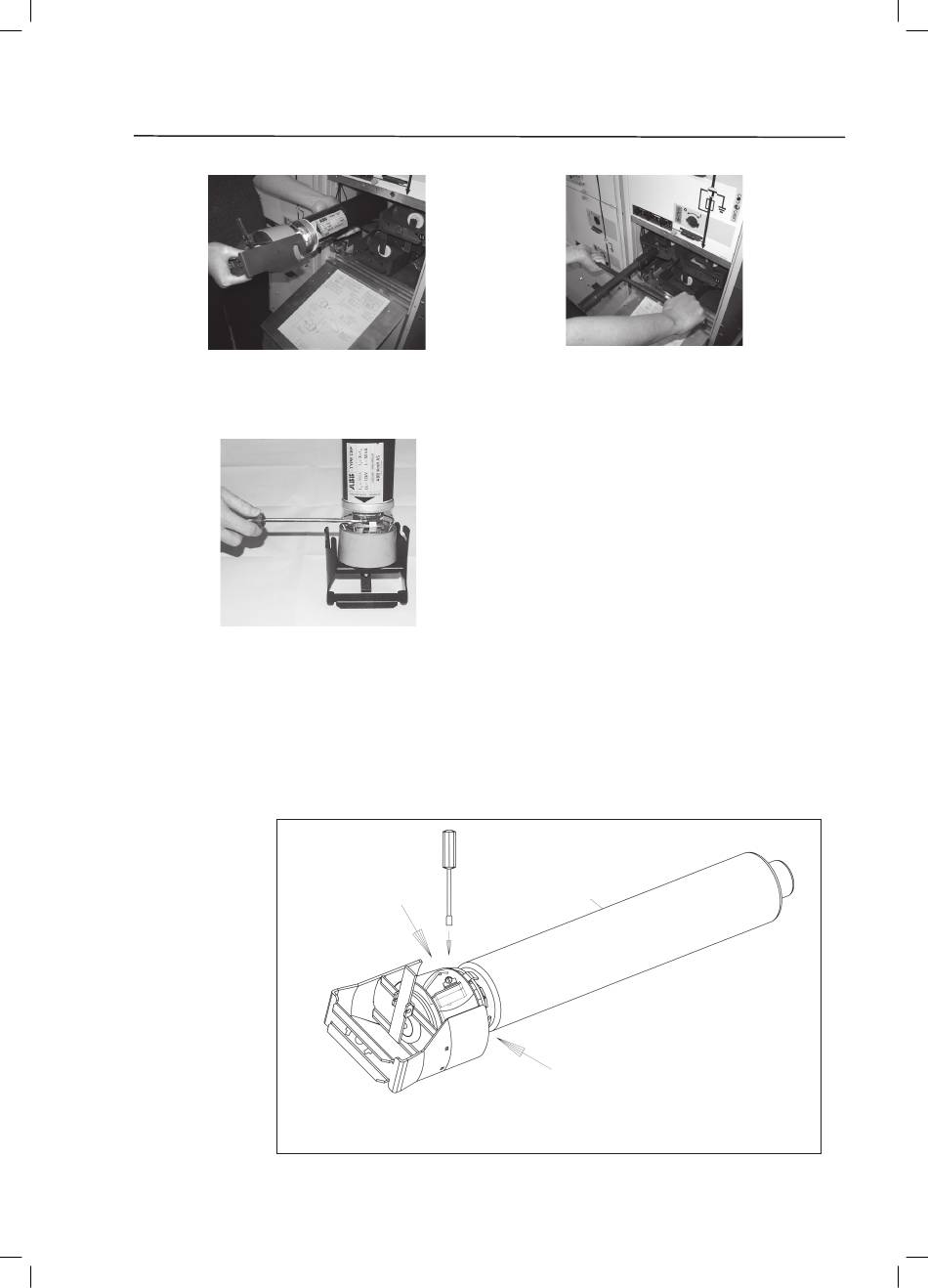

6. Sicherungsträger mit der daran befestigten Sicherung
herausziehen.
7. Zum Festsetzen der Sicherung am Sicherungsträger die
Kontaktschraube der Schelle festziehen.
- Damit die Auslösung der Sicherung und damit die Auslösung
des Lasttrennschalters erfolgen kann, ist die Sicherung mit
dem Schlagstift in den Sicherungsträger weisend einzusetzen.
ABB
Kontaktschraube am
Verriegelungsring
festschrauben
8. Den Sicherungsträger samt Sicherung in den Sicherungs-
behälter einschieben. Beachten Sie die Richtung der Hebel
an dem Sicherungsträger. Zum Schließen und Verriegeln des
Sicherungsgehäuses den Hebel am Sicherungsträger ansetzen
und im Uhrzeigersinn bis zum Anschlag drehen.
Die Sicherungsträger sind korrekt eingesetzt, wenn die Griffe
waagerecht ausgerichtet sind. Vor Verschließen der Abdeckung
die Auslösehebel an den Sicherungsträgern zurücksetzen
(Hebel gegen den Sicherungsträger drücken).
9. Die Abdeckung nach oben klappen und den Riegel im
Uhrzeigersinn drehen.
Sicherung
Schlagstift
19
1VDD005976 DE
