SafeRing / SafePlus
SF
-gasisolierte Ringkabel- und Kompaktschaltanlage
6
Montage- und Betriebsanleitung

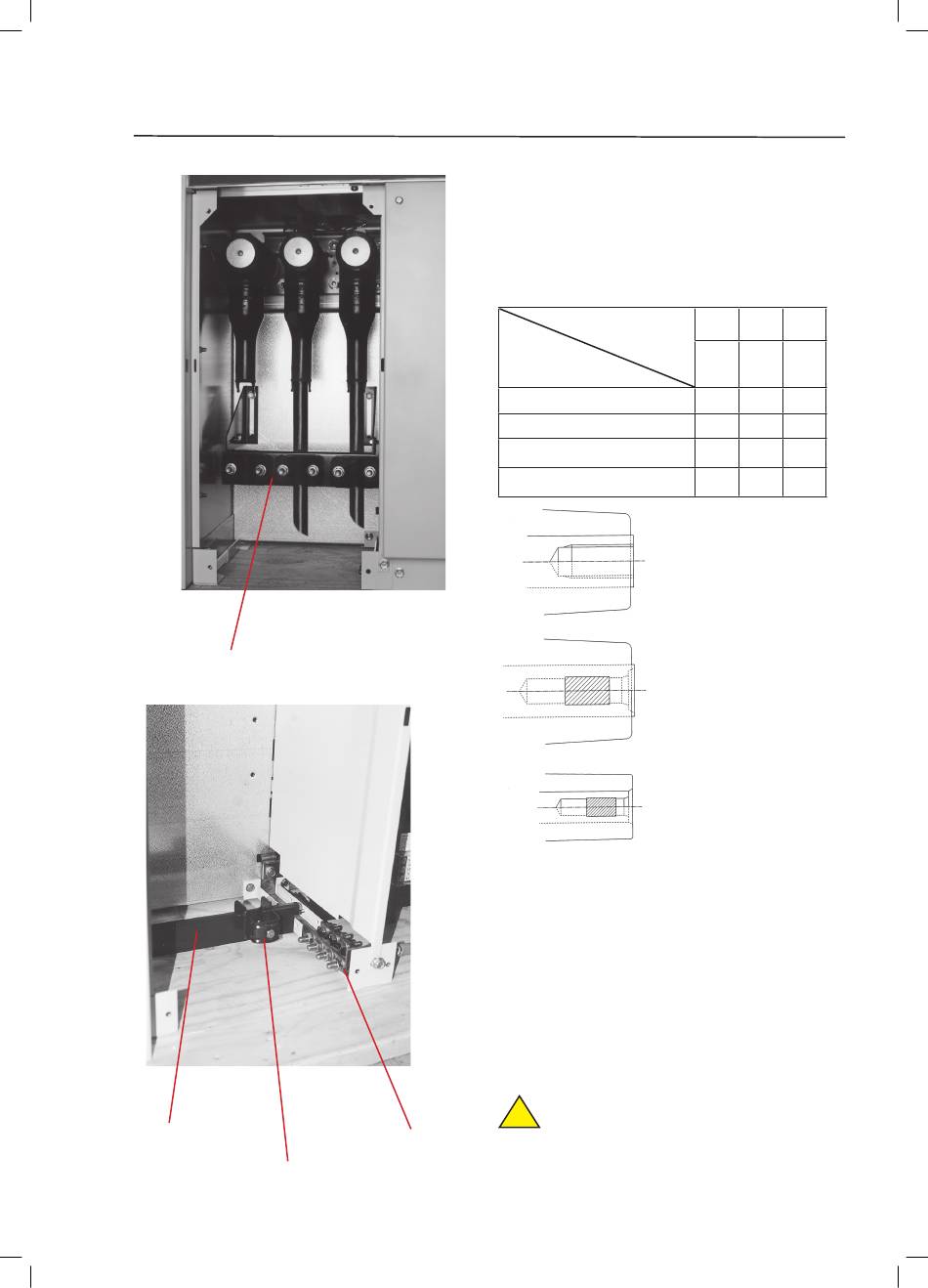

Kabelabfangeisen (verstellbar) mit Kunststoffschellen
Kabelfangeisen
Kabelschelle
ABB
4.2 KABELANSCHLÜSSE
SafeRing/SafePlus-Anlagen sind mit Kabeldurchführungen mit
Außenkonus ausgerüstet, die den Anforderungen von DIN 47636
T1 und T2/EDF HN 525-61 für Kabelendverschlüsse entsprechen.
Alle Kabeldurchführungen sind auf gleicher Höhe hinter einer
Kabelraumabdeckung angeordnet.
SafeRing/SafePlus-Anlagen sind je nach Ausführung mit folgenden
Kabeldurchführungen lieferbar.
Kabeldurchführungen
Serie 200 mit Steckkontakt
Serie 400 mit Steckkontakt
Serie 400 mit Schraubkontakt
Serie 600 mit Schraubkontakt
Kabelendverschlüsse
ABB empfiehlt den Einsatz von folgenden Kabelendverschlüssen:
ABB Kabeldon
Südkabel
Euromold/Elastimold
nkt cables
Tyco Electronics
Prysmian
3M
Weitere Informationen entnehmen Sie bitte der Dokumentation der
einzelnen Lieferanten.
Die Montageanweisungen des Herstellers sind genau zu befolgen.
Das mitgelieferte Silikonfett muss sorgfältig und gleichmäßig auf
die Konusflächen der Kabeldurchführungen aufgetragen werden.
!
Erdungsschiene
sein oder die Kabeldurchführungen müssen mit spannungs-
festen Blindsteckern versehen sein, bevor die Anlage in
Betrieb gesetzt wird.
Feldtyp
C
X
X
X
Serie 400 mit Schraubkontakt
Serie 600 mit Schraubkontakt
Serie 400 mit Steckkontakt
Serie 200 mit Steckkontakt
Achtung!
Bei nicht angeschlossenen Kabeln muss der
Erdungsschalter in eingelegter Position verriegelt
F
V
X
X
X
X
X
X
1
1VDD005976 DE
