SafeRing / SafePlus
SF
-gasisolierte Ringkabel- und Kompaktschaltanlage
6
Montage- und Betriebsanleitung
SafeRing CCV
1VDD005976 DE
1. ALLGEMEINES

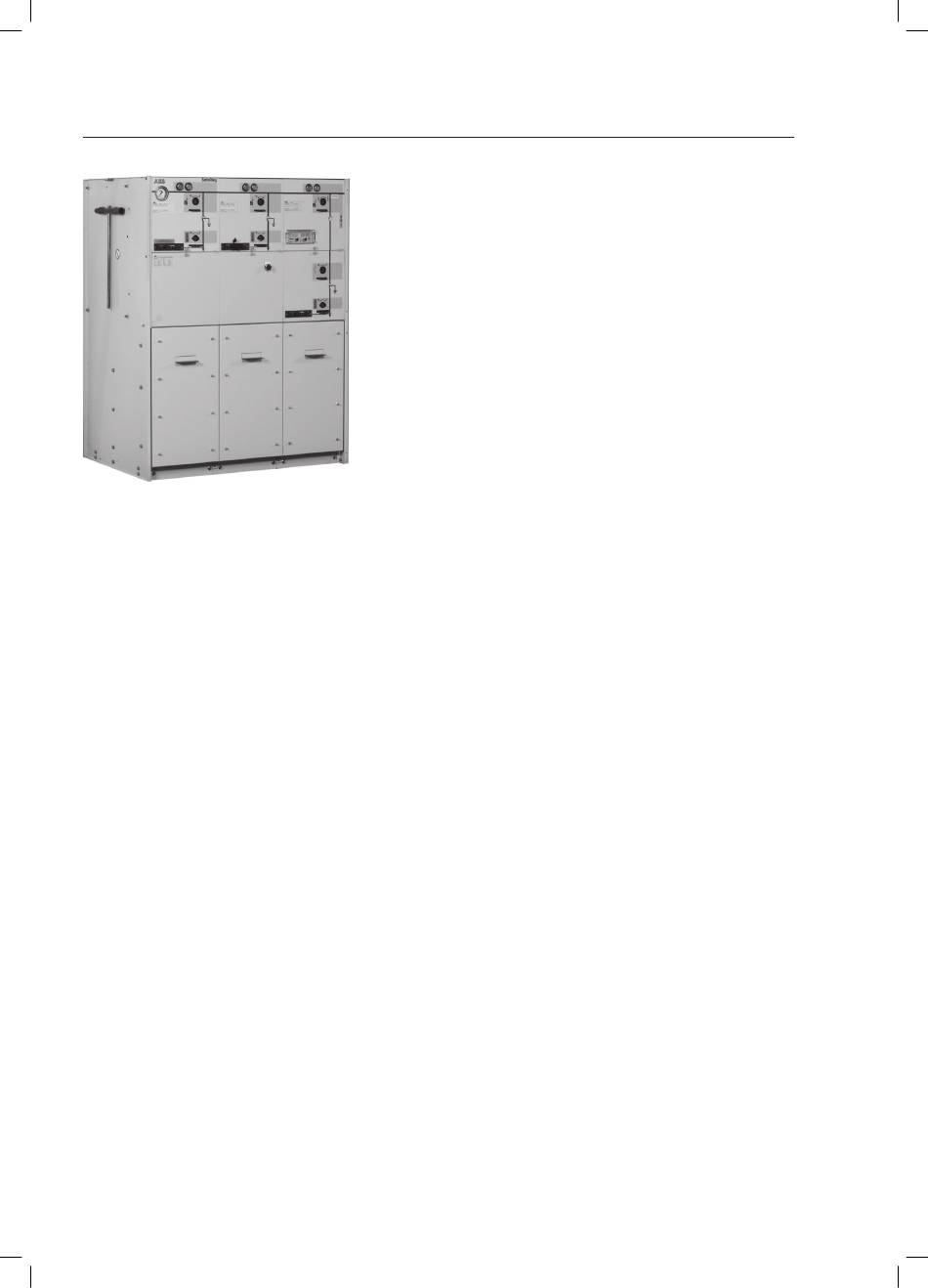

SafeRing ist eine SF
-gasisolierte Ringkabelschaltanlage und
6
SafePlus eine Kompaktschaltanlage für Mittelspannungs-
Verteilnetze.
Je nach Bestellung können SafeRing-Anlagen als 2-, 3- oder
4-feldiger Anlagenblock mit Zusatzausrüstung geliefert werden.
Folgende Konfigurationen sind als SafeRing verfügbar:
DF, CCF, CCCF, CCFF
DV, CCV, CCCV, CCVV
CCCC, CCC
SafePlus ist dank ihrer Erweiterbarkeit und der möglichen Kombi-
nationen aus vollmodularen und semimodularen Konfigurationen
außergewöhnlich flexibel
( Be - SL - Sv - M - C - De - D - F - V).
Sowohl die SafeRing- als auch SafePlusproduktreihe verfügen
über einen versiegelten Edelstahlbehälter, der alle spannungs-
führenden Komponenten und Schaltfunktionen enthält.
Der Transformatorschutz wird entweder durch einen Last-
trennschalter mit Sicherungen oder einen Vakuum-Leistungs-
schalter realisiert.
Alle Versionen werden montagefertig ab Werk geliefert.
Vor der Auslieferung werden alle Komponenten geprüft.
Für die Montage werden nur Standardwerkzeuge benötigt.
Es stehen folgende Komponenten zur Verfügung:
C -
Kabelschalter
F -
Trennschalter mit Sicherungen
D -
Direkte Kabelanschlüsse
De-
Direkte Kabelanschlüsse mit Erdungsschalter
V -
Vakuum-Leistungsschalter
SL - Sammelschienen-Längstrenner, Lasttrennschalter mit
Modulweite 325 mm, wenn es nicht das rechte Endfeld
im SF
-Gasraum ist, ansonsten beträgt die Modulweite
6
650 mm.
Sv - Sammelschienen-Längstrenner, Vakuum-Leistungs-
schalter Sv immer in Verbindung mit Hochführschiene,
wodurch sich eine Modulweite von 650 mm ergibt
Be - Sammelschienenerdung
M -
Mess-schrank
SafeRing/SafePlus-Anlagen mit Lasttrennschalter und
Sicherungen gemäß IEC 62271-105
Bei dieser Version wird der Transformator durch eine Kombination
aus strombegrenzenden Hochspannungs-Hochleistungs-
sicherungen und einem Lasttrennschalter geschützt.
Der Lasttrennschalter ist mit einem Auslösemechanismus mit
Federspeicher ausgerüstet, der beim Durchschmelzen einer
Sicherung dreipolig ausgelöst wird.
SafeRing/SafePlus-Anlagen mit Vakuum-Leistungsschalter
gemäß IEC 62271-100
Bei dieser Version wird der Transformator durch eine Kombination
aus Vakuum-Leistungsschalter und Schutzrelais in Verbindung mit
Ringkernstromwandlern geschützt. Die Relais sind in modernster
Digitaltechnik ausgeführt und benötigen keine externe Spannungs-
versorgung.
Ausführlichere Angaben hierzu enthält der Produktkatalog
1VDD006104 DE für die SafeRing- und SafePlus-Schaltanlagen.
