Abgleichanweisung
Lesen Sie hierzu bitte auch den Abschnitt Pegeltöne senden.
1) Abgleich RX-Eingang (vom Funk):
a) Am RX-Eingang den vom Funkgerät vorgegebenen
NF-Pegel bei 1000 Hz einspeisen (Maximal-Empfangshub).
b) Mit einem Pegelmeßgerät/Millivoltmeter den NF-Pegel
am Meßpunkt MP1 messen (siehe unten).
(Messen gegen GND = Meßpunkt MP0).
c) Den Pegel durch das Poti P2 justieren.
Der Sollpegel beträgt 300 mV
2) Abgleich TX-Ausgang (zum Funk):
a) Pegelmeßgerät und Funkgerät (bzw. Last) am TX-Ausgang anschließen.
b) Senden Sie den Pegelton mit der Frequenz 1000 Hz.
(Siehe Abschnitt Pegeltöne senden).
c) Den gewünschten NF-Pegel durch das Poti P1 justieren.
d) Nach beendetem Abgleich: Pegelton wieder ausschalten.

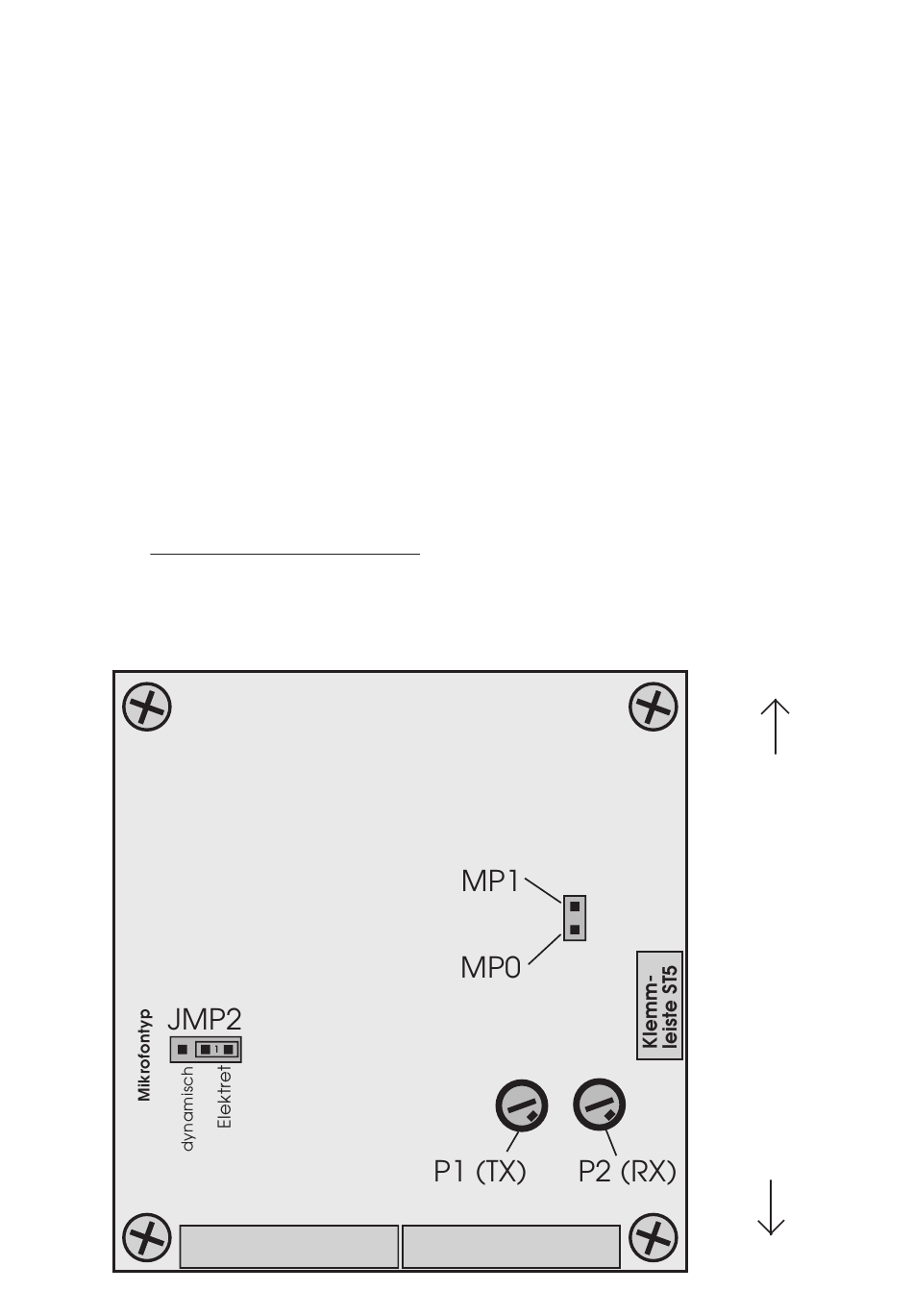

Innenansicht des Control 3A, aus der die Lage der Potis P1 und P2, der
Meßpunkte MP1 und MP0 sowie des Jumpers JMP2 ersichtlich ist.
Klemmleiste ST4
- 24 -
(- 8,2 dBm).
eff
Klemmleiste ST3
Oben
Unten
