3

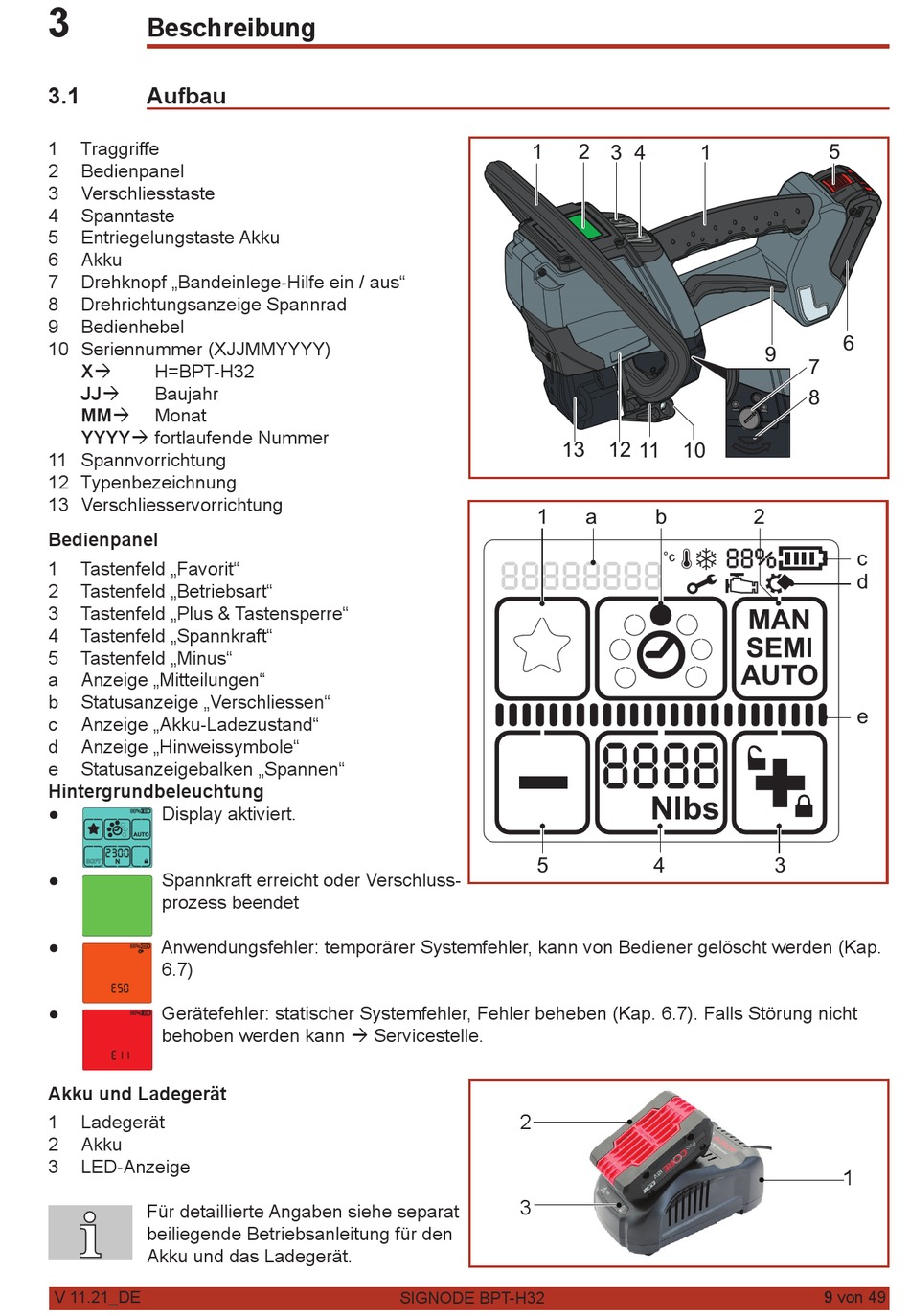

Beschreibung
3.1
Aufbau
1
Traggriffe
2
Bedienpanel
3
Verschliesstaste
4
Spanntaste
5
Entriegelungstaste Akku
6
Akku
7
Drehknopf „Bandeinlege-Hilfe ein / aus"
8
Drehrichtungsanzeige Spannrad
9
Bedienhebel
10 Seriennummer (XJJMMYYYY)
X
H=BPT-H32
JJ
Baujahr
MM
Monat
YYYY fortlaufende Nummer
11 Spannvorrichtung
12 Typenbezeichnung
13 Verschliesservorrichtung
Bedienpanel
1
Tastenfeld „Favorit"
2
Tastenfeld „Betriebsart"
3
Tastenfeld „Plus & Tastensperre"
4
Tastenfeld „Spannkraft"
5
Tastenfeld „Minus"
a
Anzeige „Mitteilungen"
b
Statusanzeige „Verschliessen"
c
Anzeige „Akku-Ladezustand"
d
Anzeige „Hinweissymbole"
e
Statusanzeigebalken „Spannen"
Hintergrundbeleuchtung
●
Display aktiviert.
●
Spannkraft erreicht oder Verschluss-
prozess beendet
●
Anwendungsfehler: temporärer Systemfehler, kann von Bediener gelöscht werden (Kap.
6.7)
●
Gerätefehler: statischer Systemfehler, Fehler beheben (Kap. 6.7). Falls Störung nicht
behoben werden kann Servicestelle.
Akku und Ladegerät
1
Ladegerät
2
Akku
3
LED-Anzeige
Für detaillierte Angaben siehe separat
beiliegende Betriebsanleitung für den
Akku und das Ladegerät.
V 11.21_DE
1
13
1
5
2
3
SIGNODE BPT-H32
2 3 4
1
12
11
10
a
b
4
5
6
9
7
8
2
c
d
e
3
1
9 von 49
