6.6

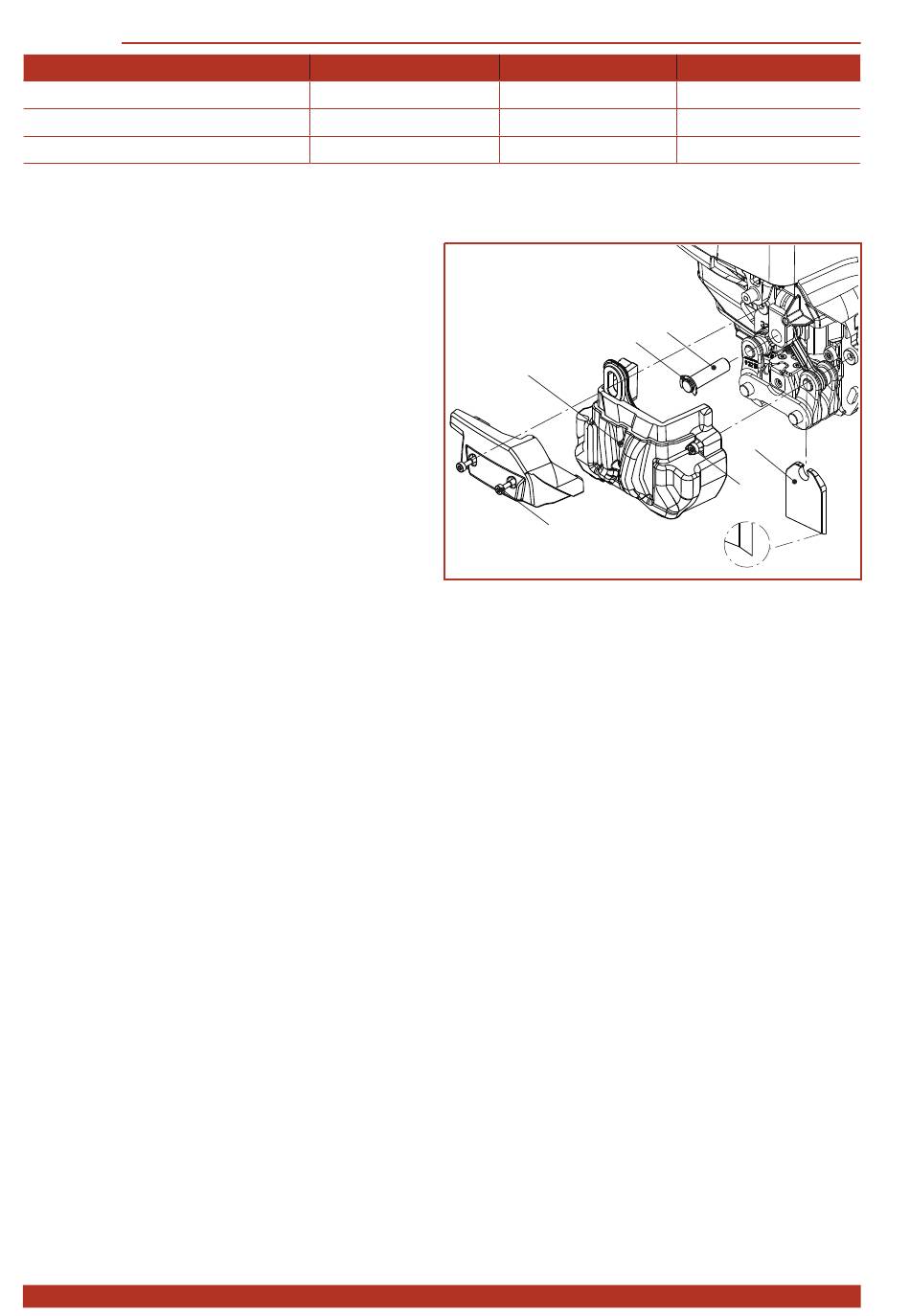

Abschneidmesser reinigen/ersetzen
Erforderliche Teile
Abschneidmesser (5)*
Stift (4)
Sicherungsscheibe Ø8 (3)
* Verschleissteil
Ausbau
► Akku aus Gerät ziehen.
► Zwei unverlierbare Zylinderschrauben (1)
lösen und Abdeckung vorne entfernen.
► Zwei unverlierbare Zylinderschrauben (Torx)
(6) lösen und Pressgehäuse zusammen mit
Gummischutz entfernen. Zylinderschraube
(Torx) (2) muss nicht gelöst werden.
► Stift (4) mit Sicherungsscheibe (3) heraus-
ziehen und Abschneidmesser (5) von unten
herausziehen.
► Abschneidmesser (5) reinigen, auf Verschleiss
überprüfen und falls notwendig ersetzen.
Einbau
► Die gereinigten oder ersetzten Teile an den Gelenken und Gleitstellen mit Universalfett (z.B.
Klüber GBU Y 131, Microlube) einfetten oder mit hochdruckbeständigen Haftschmieröl-Spray (z.B.
Würth HHS 2000) einsprühen.
► Der Einbau erfolgt in umgekehrter Reihenfolge.
22 von 49
Bestellnr. 19 mm
1821.208.019
1821.030.054
1920.108.102
SIGNODE BPT-H32
Bestellnr. 25 mm
1821.208.020
ʺ
ʺ
4
3
2
1
Bestellnr. 32 mm
1821.208.017
ʺ
ʺ
5
6
V 11.21_DE
