6.4
Spannrad reinigen/ersetzen

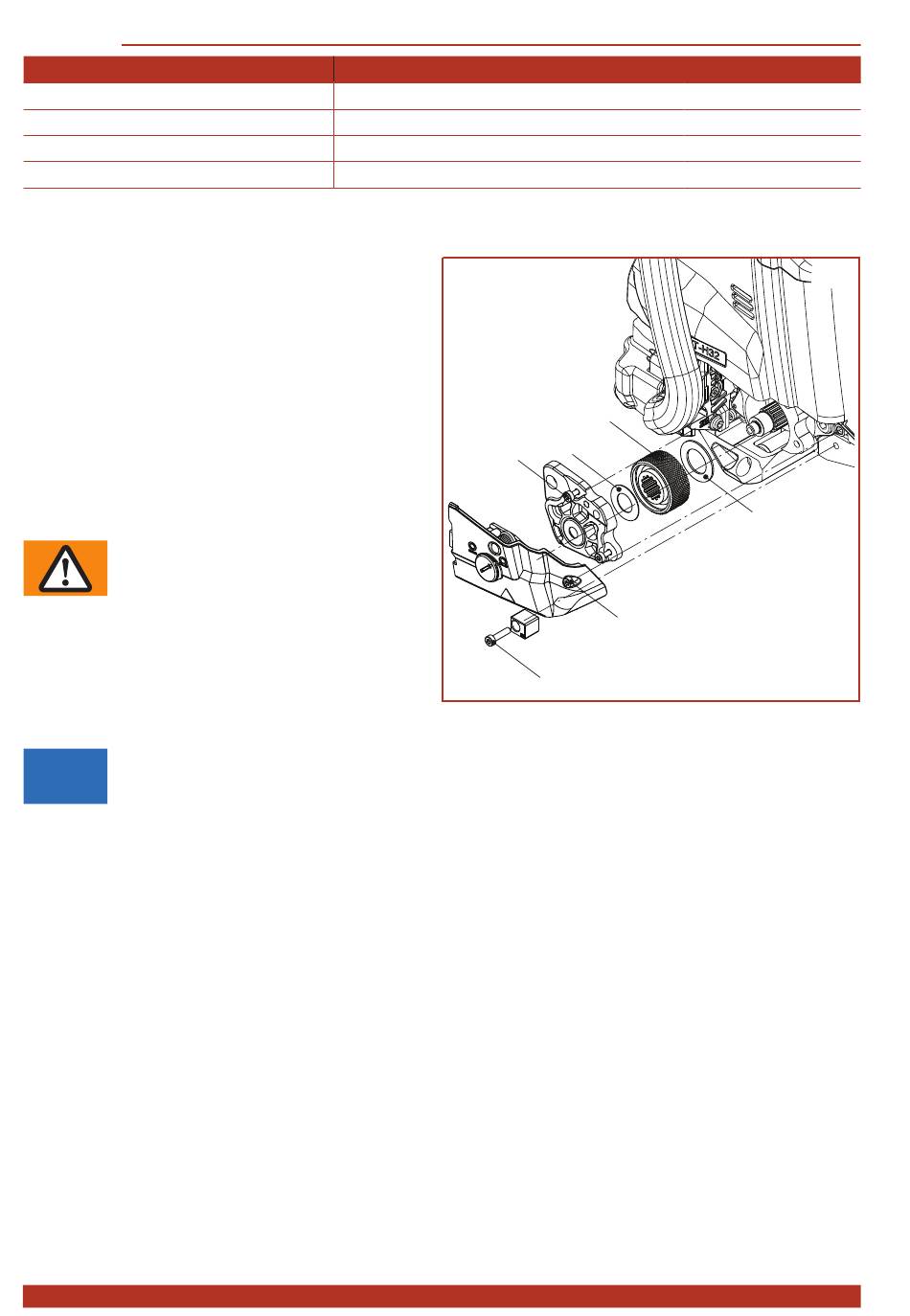

Erforderliche Teile
Spannrad (3)*
Passscheibe (2)
Distanzscheibe (4)
Zylinderschraube Torx M4x16 (6)
* Verschleissteil
Ausbau
► Akku aus Gerät ziehen.
► Unverlierbare Zylinderschraube (5) lösen.
► Zylinderschraube Torx (6) lösen und Seiten-
deckel und Bandführung entfernen.
► Zwei unverlierbare Zylinderschrauben (1)
lösen und Lagerplatte vorsichtig von der
Spannwelle abziehen.
► Passscheibe (2) und Spannrad (3) vorsichtig
herausziehen.
► Distanzscheibe (4) entfernen.
WARNUNG
Vor dem Ausblasen Schutzbrille auf-
setzen!
► Spannrad (3) mit Druckluft reinigen.
► Bei starker Verschmutzung der Verzahnung:
Spannrad vorsichtig mit Drahtbürste reinigen.
► Spannrad auf abgenutzte Zähne überprüfen.
Sind Zähne abgenutzt, Spannrad ersetzen.
!
ACHTUNG
Das Spannrad darf nicht rotierend gereinigt werden. Gefahr von Zähnebruch!
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Einbaurichtung des Spannrades beachten, die
Gravur „outside" muss auf der Aussenseite des Spannrades liegen.
► Innen-Verzahnung des Spannrades leicht mit einem Universalfett (z.B. Klüber GBU Y 131, Micro-
lube) einfetten.
