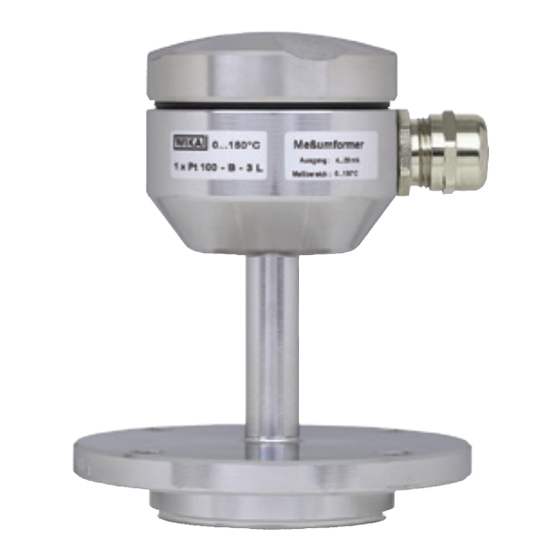

Operating Instructions Betriebsanleitung Mode d'emploi Manual de Instrucciones Resistance thermometers and Thermocouples Widerstandsthermometer und Thermoelemente Sondes à résistance et Thermocouples Termorresistencias y Termopares Examples/Beispiele/Exemples/Ejemplos...
Seite 19
Inhalt Inhalt 1. Allgemeines 2. Sicherheit 3. Technische Daten 4. Aufbau und Funktion 5. Transport, Verpackung und Lagerung 6. Inbetriebnahme, Betrieb 7. Wartung und Reinigung 8. Störungen 9. Demontage, Rücksendung und Entsorgung WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
… weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Information … hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachge- mäße Handhabung oder ein Betreiben des Gerätes außerhalb der technischen Spezifikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbei- ter erforderlich. Wird das Gerät von einer kalten in eine warme Umgebung transportiert, so kann durch Konden- satbildung eine Störung der Gerätefunktion eintreten.
Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. Dieses Gerät nicht in Sicherheits- oder in Not-Aus-Einrichtungen benutzen. Fehler- hafte Anwendungen des Gerätes können zu Verletzungen führen. Am Gerät können im Fehlerfall aggressive Medien mit extremer Temperatur und unter hohem Druck oder Vakuum anliegen. WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
α = 3,85 ∙ 10 °C Der Zusammenhang zwischen der Temperatur und dem elektrischen Widerstand wird durch Polynome beschrieben, die ebenfalls in DIN EN 60751 definiert sind. Weiterhin legt diese Norm die Grundwerte in °C-Schritten tabellarisch fest. WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
Empfohlene max. Betriebstemperatur K (NiCr-Ni) 1200 °C J (Fe-CuNi) 800 °C E (NiCr-CuNi) 800 °C T (Cu-CuNi) 400 °C N (NiCrSi-NiSi) 1200 °C 1600 °C S (Pt10% Rh-Pt) R (Pt13% Rh-Pt) 1600 °C B (Pt30% Rh-Pt6%-Rh) 1700 °C WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
Bei der Grenzabweichung von Thermopaaren ist eine Vergleichsstellen-Temperatur von 0 °C zugrunde gelegt. Bei Verwendung einer Ausgleichs- oder Thermoleitung muss eine zusätzliche Messabweichung berücksichtigt werden. Grenzabweichungen und weitere technische Daten siehe entsprechendes WIKA Datenblatt oder Bestellunterlagen. 4. Aufbau und Funktion 4.1 Kurzbeschreibung...
3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. WARNUNG! Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden Messstoffreste entfernen. Dies ist besonders wichtig, wenn der Messstoff gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw. WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
■ Innere wirksame Kapazität und Induktivität beachten ■ Elektrischer Anschluss gemäß nachfolgend aufgezeigter Sensoranschlüsse/Klemmenbelegungen: Thermoelemente mit Anschluss-Sockel Einfaches Thermopaar Doppeltes Thermopaar Für die Zuordnung Polarität - Klemme gilt immer die farbliche Kennzeichnung der Plus-Pole am Gerät. WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
Seite 28
2 x Pt100, 4-Leiter 2 x Pt100, 2-Leiter 2 x Pt100, 3-Leiter weiß weiß weiß gelb gelb schwarz gelb schwarz schwarz weiß weiß weiß weiß schwarz schwarz schwarz schwarz schwarz gelb gelb gelb gelb WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
Seite 29
Kabel male am Kabel 1 x Pt100 2-Leiter weiß 1 x Pt100 3-Leiter weiß 1 x Pt100 4-Leiter weiß weiß weiß 2 x Pt100 schwarz 2-Leiter gelb weiß 2 x Pt100 schwarz 3-Leiter schwarz gelb WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
Bei doppelten Thermopaaren werden zwei Thermo-Stecker verwendet. Farbkennzeichnung der Kabel Sensortyp Norm Plus-Pol Minus-Pol DIN EN 60584 grün weiß DIN EN 60584 schwarz weiß DIN EN 60584 violett weiß DIN EN 60584 braun weiß DIN EN 60584 rosa weiß WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
Seite 31
Gewinden (z. B. G ½, M20 x 1,5 ...) verbunden werden, müssen diese Gewinde mit Dichtungen gegen den Eintritt von Flüssigkeiten in das Thermometer gesichert werden. WIKA verwendet standardmäßig eine Kupfer-Profildichtung für die Verbindung Halsrohr zum Schutzrohr und eine Papier-Flachdichtung für die Verbindung Anschlusskopf zum Halsrohr oder Schutzrohr.
Umwelt vor Gefährdung durch anhaftende Messstoffreste zu schützen. Messstoffreste in ausgebauten Geräten können zur Gefährdung von Personen, ■ Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen sind zu ergreifen. Hinweise zur Rücksendung des Gerätes siehe Kapitel „9.2 Rücksendung“. WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
Gerät unverzüglich außer Betrieb zu setzen, sicherzustellen, dass kein Druck bzw. Signal mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise siehe Kapitel „9.2 Rücksendung“ beachten. WIKA Betriebsanleitung Widerstandsthermometer, Thermoelemente...
Thermometer nur im drucklosen Zustand demontieren! 9.2 Rücksendung WARNUNG! Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden.
