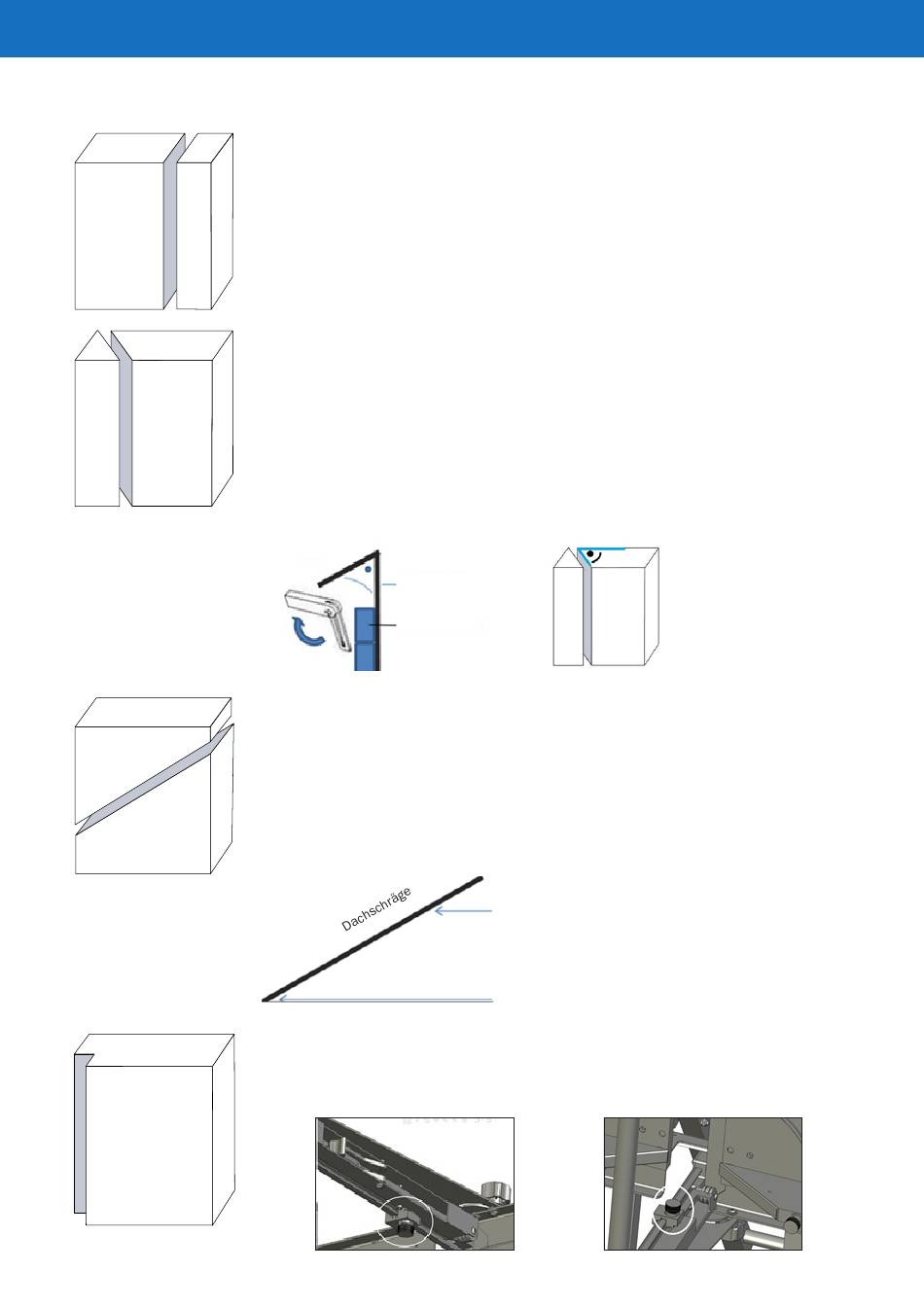

7. Schnittvarianten großer Schneidebügel
Abb. 4
Abb. 5
Abb. 8
Abb. 10
8
Gerader Schnitt (Längs- und Querschnitt)
• Dämmplatte auf Auflageschienen (6) legen,
• Schneidebügel (3) ausziehen,
• Dämmplatte bis zum Zuschnittmaß (benötigte Plattenbreite) nach links schieben (abzulesen auf der
Mess-Skala der Auflageschiene und Bügel leicht durch Dämmplatte führen.
• Für Längs- oder Querschnitte kann die Platte vertikal oder horizontal auf die Auflageschiene gelegt
werden.
Gehrungsschnitt
• Gehrungswinkel mittels Messen oder Schmiege (Art.-Nr. 36 82 00) am Objekt
abnehmen und auf horizontale Plattenseite übertragen (Abb. 6 + 7),
• Gehrungshilfe (27) nach vorne ausklappen, Platte auf Auflageschiene (6) stellen,
• Feststellschrauben (15 oben und unten) lösen
• Schneidebügel (3) nach rechts schwenken, bis die Gehrungshilfe (27) des Schneidbügels mit Markie-
rung auf der Dämmplatte übereinstimmt. Feststellschrauben (15) oben und unten wieder festziehen.
• Zur späteren Wiederholung dieses Schnittes, führen Sie die Wiederholungsreiter (14) an den Einges-
telten Winkel. Nach Rückstellung des Schneidebügels bleibt der Winkel erhalten.
• Nun stellen Sie die Dämmplatte vertikal auf die Auflageschiene und führen den Schnitt aus.
Winkel am Objekt abnehmen:
Vordach
Hauswand
Dämmplatte
Abb. 6
Schrägschnitt
• Dachschräge einmalig mittels Messen (Abb. 9) oder Schmiege (Art.-Nr. 36 82 00) auf
Dämmplatte übertragen und auf Auflageschiene (6) stellen.
• Schneidebügel ausziehen, Feststellschraube (8) für Auflageschiene lösen und Auflage (6) mit Dämm-
platte anheben bis Draht des Schneidbügels mit der Markierung auf der Dämmplatte
übereinstimmt.
• Feststellschraube (8) fixieren und Schneidedraht durch die Platte führen.
Gehrungs-Schrägschnitt
Die Ausführung dieses Schnittes erfolgt wie bei Gehrungsschnitt und Schrägschnitt. Die Platte kann bei
Ausführung des Schrägschnittes, zusätzlich noch auf Gehrung geschnitten werden.
Oberes Maß
Unteres Maß
Abb. 9
Falzzuschnitt
• Beim Falzschnitt das Breitenmaß auf die Platte übertragen und das Tiefenmaß an beiden Anschlägen
für Tiefenausschnitte (Abb. 10.1 + 10.2) einstellen, den Schneidebügel (3) bis zum Anschlag schie-
ben, die Platte auf die Auflageschienen (6) stellen und Platte bis zur Markierung nach links schieben
und den Schneidebügel wieder zurück aus der Platte ziehen.
Abb. 10.1
Winkel auf Dämmplatte übertragen:
Abb. 7
Abb. 10.2
Original Betriebsanleitung
