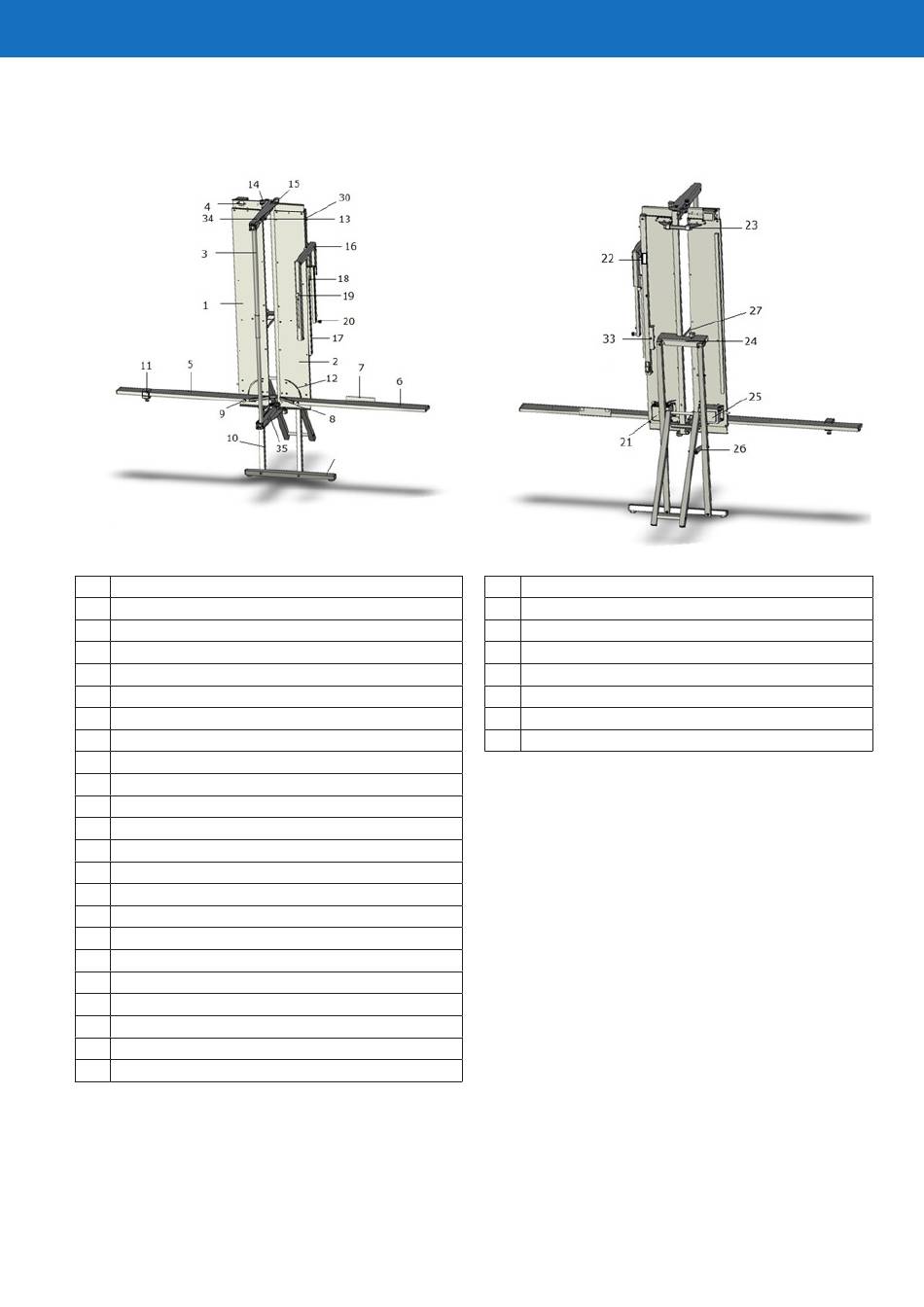

5. Geräteübersicht
5.1 Übersicht
Abb. 1
1
Grundplatte links
2
Grundplatte rechts
3
Schneidebügel
4
Ein/Aus-Schalter Grundgerät und Eckschneider
5
Auflageschiene links
6
Auflageschiene rechts
7
Plattenstütze
8
Fixierschraube für Auflageschiene rechts
9
Fixierschraube für Auflageschiene links
10
Freistellstütze
11
Wiederholungsreiter linke Auflageschiene
12
Winkelskala
13
Drahtspanner
14
Wiederholungsreiter Gehrungsschnitt
15
Feststellschraube für Schneidebügel (oben und unten)
16
Eckschneider (EKS)
17
Führungsschiene EKS
18
Tiefenanschlag EKS
19
Fixierung für Gehrungsschnitte EKS
20
Winkelverstellung für EKS
30
Steckdose Eckschneider
34
Reparatursatz Kugellagerschieber oben
35
Reparatursatz Kugellagerschieber unten
6
Abb. 2
21
Aufbewahrungsbox
22
Parkposition EKS
23
Anlehnstütze
24
Gerätehalterung für Gerüst und Freistellstütze
25
Trafo
26
Arretierung Freistellstütze
27
Gehrungshilfe
33
Tragegriff
Original Betriebsanleitung
