BEDIENUNG
8 Bedienung

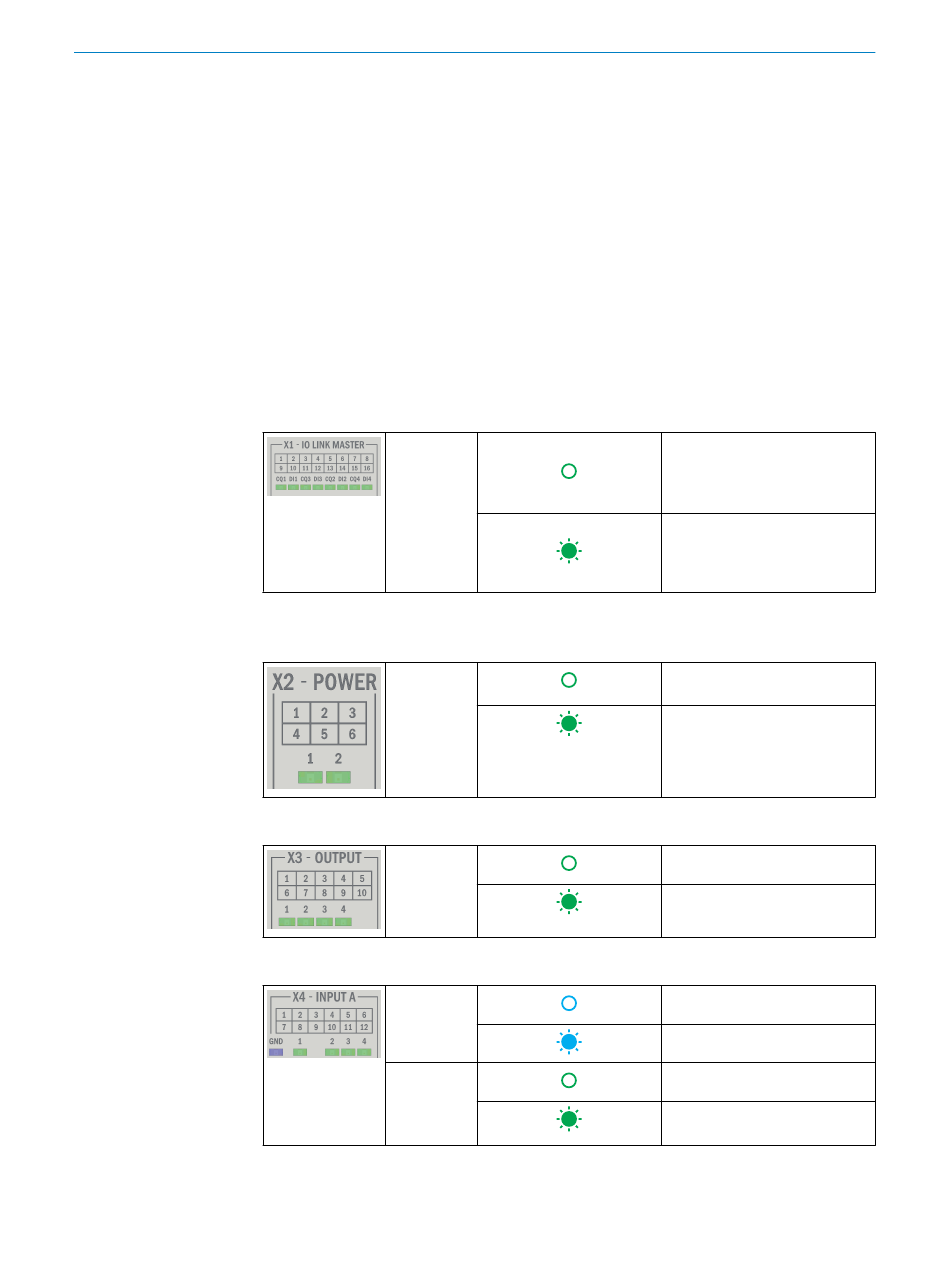

8.1 Status-LEDs
8.1.1 Lage und Funktion der LEDs
28 B E T R I E B S A N L E I T U N G | SIM2000ST
Während des Betriebs des Geräts werden die Betriebszustände an den Anschlüssen
durch Status-LEDs optisch kenntlich gemacht.
Der Bediener kann anhand dieser Statusanzeigen schnell und einfach erkennen, ob
das Gerät und die Peripherie ordnungsgemäß funktionieren oder, ob Störungen und
Fehler vorliegen.
Die Kontrolle der optischen Anzeigen ist Teil der routinemäßigen Überprüfung des
Geräts und des Maschinen-/Anlagenbereichs in dem das Gerät eingesetzt wird.
X1 - IO-Link Master
Tabelle 2: Status-LEDs Power
CQ1
DI1
CQ3
DI3
CQ2
DI2
CQ4
DI4
X2 - Power
Tabelle 3: X2 - Power
1
2
X3 - OUTPUT
1
2
3
4
X4 - INPUT A
GND
1
2
3
4
IO LINK Modus: Keine Datenak‐
tivität
Dig-IO-Modus: Status aktueller
Signal-Pegel = Low
IO LINK Modus: Datenaktivität
Dig-IO-Modus: Status aktueller
Signal-Pegel = High
Versorgungsspannung liegt
nicht an
Versorgungsspannung liegt an
Keine Spannung am Anschluss
Spannung liegt am Anschluss
an
GND-Schalter S1 auf GND ISO
GND-Schalter S1 auf GND
Aktueller Signal-Pegel = Low
Aktueller Signal-Pegel = High
