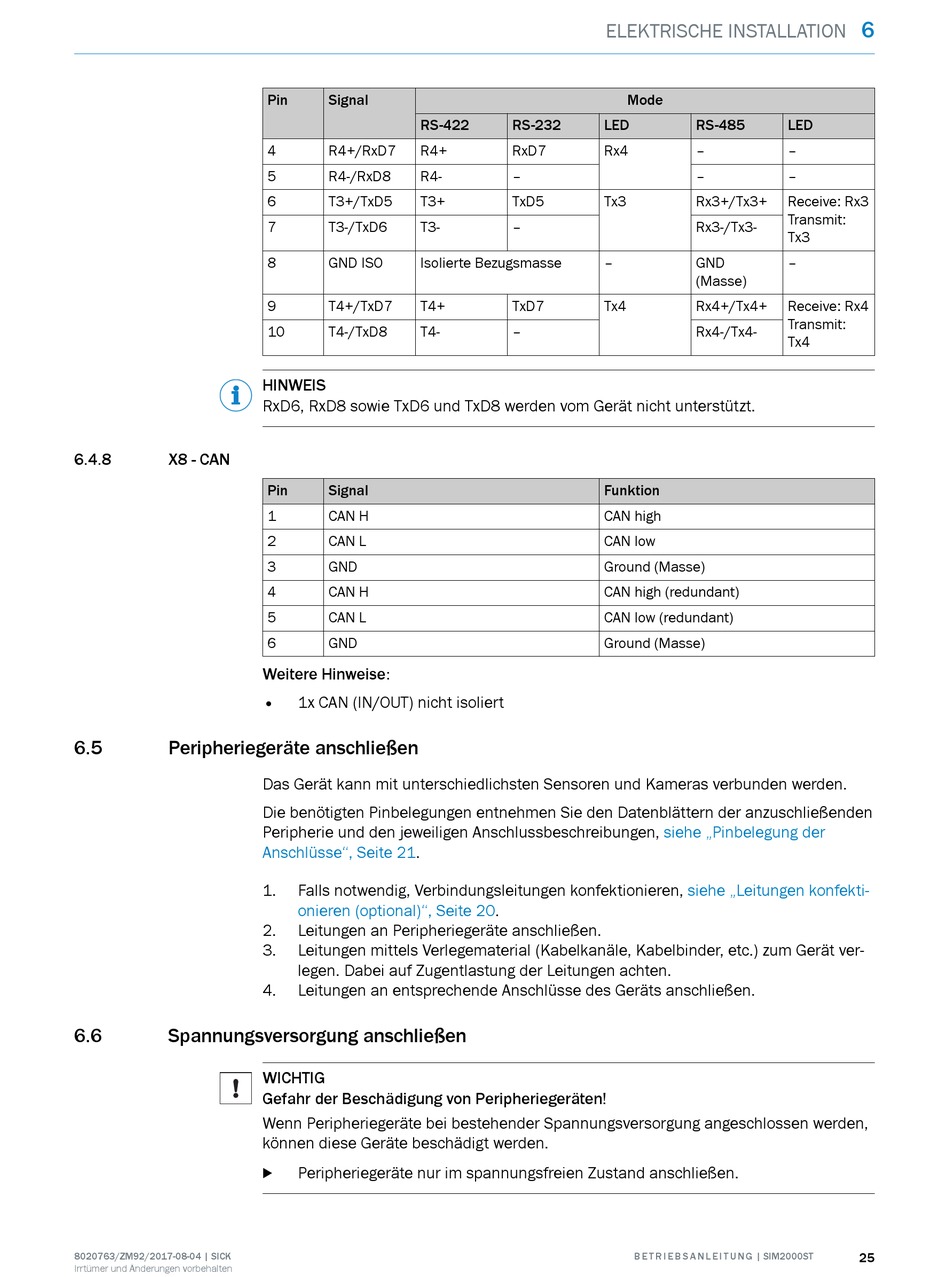

6.4.8
X8 - CAN
6.5
Peripheriegeräte anschließen
6.6
Spannungsversorgung anschließen
8020763/ZM92/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
Pin
Signal
RS-422
4
R4+/RxD7
R4+
5
R4-/RxD8
R4-
6
T3+/TxD5
T3+
7
T3-/TxD6
T3-
8
GND ISO
Isolierte Bezugsmasse
9
T4+/TxD7
T4+
10
T4-/TxD8
T4-
HINWEIS
RxD6, RxD8 sowie TxD6 und TxD8 werden vom Gerät nicht unterstützt.
Pin
Signal
1
CAN H
2
CAN L
3
GND
4
CAN H
5
CAN L
6
GND
Weitere Hinweise:
•
1x CAN (IN/OUT) nicht isoliert
Das Gerät kann mit unterschiedlichsten Sensoren und Kameras verbunden werden.
Die benötigten Pinbelegungen entnehmen Sie den Datenblättern der anzuschließenden
Peripherie und den jeweiligen Anschlussbeschreibungen,
Anschlüsse", Seite
21.
1.
Falls notwendig, Verbindungsleitungen konfektionieren,
onieren (optional)", Seite
2.
Leitungen an Peripheriegeräte anschließen.
3.
Leitungen mittels Verlegematerial (Kabelkanäle, Kabelbinder, etc.) zum Gerät ver‐
legen. Dabei auf Zugentlastung der Leitungen achten.
4.
Leitungen an entsprechende Anschlüsse des Geräts anschließen.
WICHTIG
Gefahr der Beschädigung von Peripheriegeräten!
Wenn Peripheriegeräte bei bestehender Spannungsversorgung angeschlossen werden,
können diese Geräte beschädigt werden.
Peripheriegeräte nur im spannungsfreien Zustand anschließen.
b
ELEKTRISCHE INSTALLATION
Mode
RS-232
LED
RxD7
Rx4
–
TxD5
Tx3
–
–
TxD7
Tx4
–
Funktion
CAN high
CAN low
Ground (Masse)
CAN high (redundant)
CAN low (redundant)
Ground (Masse)
20.
B E T R I E B S A N L E I T U N G | SIM2000ST
RS-485
LED
–
–
–
–
Rx3+/Tx3+
Receive: Rx3
Transmit:
Rx3-/Tx3-
Tx3
GND
–
(Masse)
Rx4+/Tx4+
Receive: Rx4
Transmit:
Rx4-/Tx4-
Tx4
siehe „Pinbelegung der
siehe „Leitungen konfekti‐
6
25
