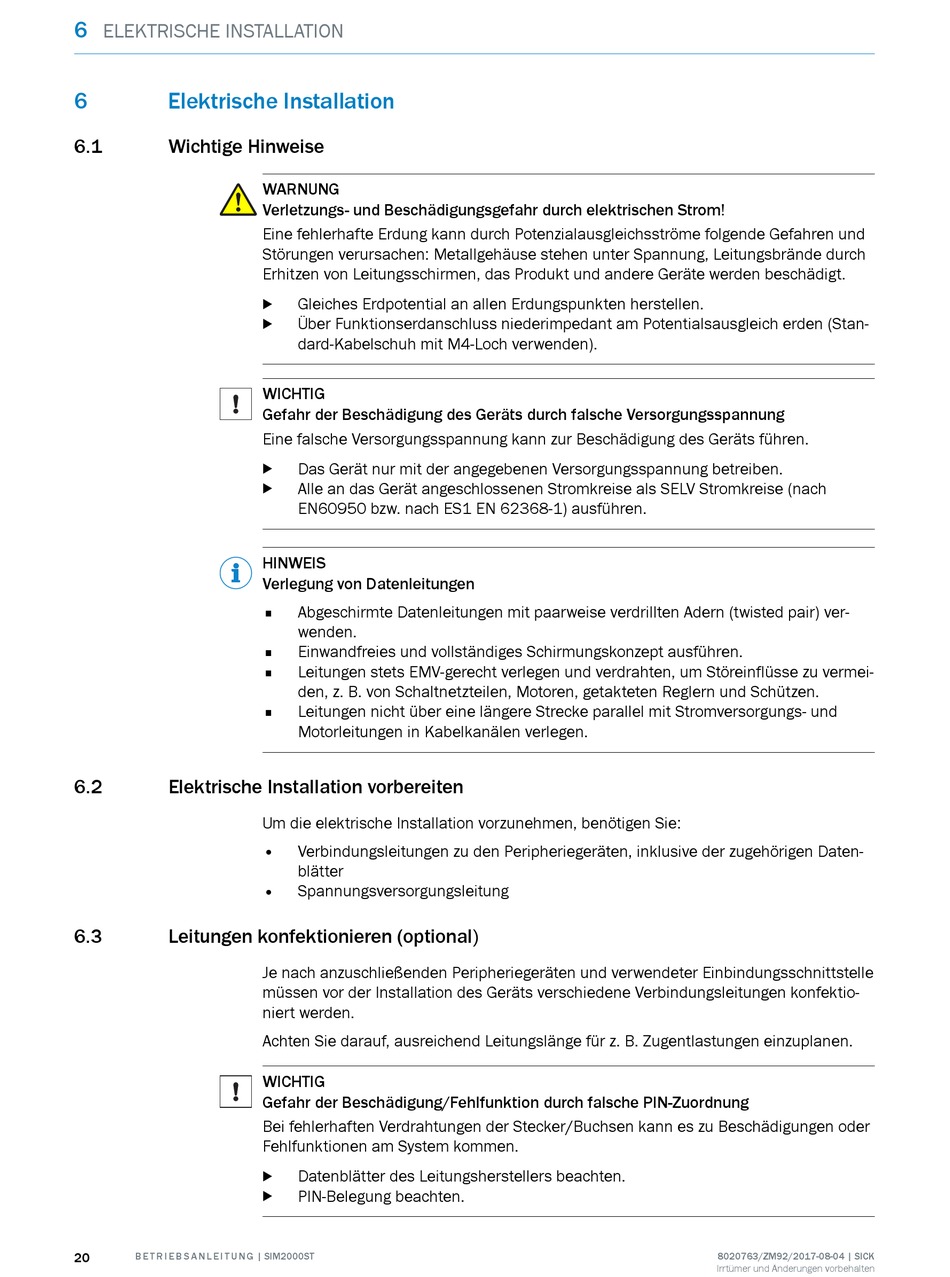

SICK SIM2000ST Betriebsanleitung Seite 20

6
ELEKTRISCHE INSTALLATION
6 Elektrische Installation
6.1 Wichtige Hinweise
6.2 Elektrische Installation vorbereiten
6.3 Leitungen konfektionieren (optional)
20 B E T R I E B S A N L E I T U N G | SIM2000ST
WARNUNG
Verletzungs- und Beschädigungsgefahr durch elektrischen Strom!
Eine fehlerhafte Erdung kann durch Potenzialausgleichsströme folgende Gefahren und
Störungen verursachen: Metallgehäuse stehen unter Spannung, Leitungsbrände durch
Erhitzen von Leitungsschirmen, das Produkt und andere Geräte werden beschädigt.
Gleiches Erdpotential an allen Erdungspunkten herstellen.
b
Über Funktionserdanschluss niederimpedant am Potentialsausgleich erden (Stan‐
b
dard-Kabelschuh mit M4-Loch verwenden).
WICHTIG
Gefahr der Beschädigung des Geräts durch falsche Versorgungsspannung
Eine falsche Versorgungsspannung kann zur Beschädigung des Geräts führen.
Das Gerät nur mit der angegebenen Versorgungsspannung betreiben.
b
Alle an das Gerät angeschlossenen Stromkreise als SELV Stromkreise (nach
b
EN60950 bzw. nach ES1 EN 62368-1) ausführen.
HINWEIS
Verlegung von Datenleitungen
Abgeschirmte Datenleitungen mit paarweise verdrillten Adern (twisted pair) ver‐
■
wenden.
Einwandfreies und vollständiges Schirmungskonzept ausführen.
■
Leitungen stets EMV-gerecht verlegen und verdrahten, um Störeinflüsse zu vermei‐
■
den, z. B. von Schaltnetzteilen, Motoren, getakteten Reglern und Schützen.
Leitungen nicht über eine längere Strecke parallel mit Stromversorgungs- und
■
Motorleitungen in Kabelkanälen verlegen.
Um die elektrische Installation vorzunehmen, benötigen Sie:
• Verbindungsleitungen zu den Peripheriegeräten, inklusive der zugehörigen Daten‐
blätter
• Spannungsversorgungsleitung
Je nach anzuschließenden Peripheriegeräten und verwendeter Einbindungsschnittstelle
müssen vor der Installation des Geräts verschiedene Verbindungsleitungen konfektio‐
niert werden.
Achten Sie darauf, ausreichend Leitungslänge für z. B. Zugentlastungen einzuplanen.
WICHTIG
Gefahr der Beschädigung/Fehlfunktion durch falsche PIN-Zuordnung
Bei fehlerhaften Verdrahtungen der Stecker/Buchsen kann es zu Beschädigungen oder
Fehlfunktionen am System kommen.
Datenblätter des Leitungsherstellers beachten.
b
PIN-Belegung beachten.
b
