6.4
Pinbelegung der Anschlüsse
6.4.1
X1 - IO LINK MASTER
8020763/ZM92/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten

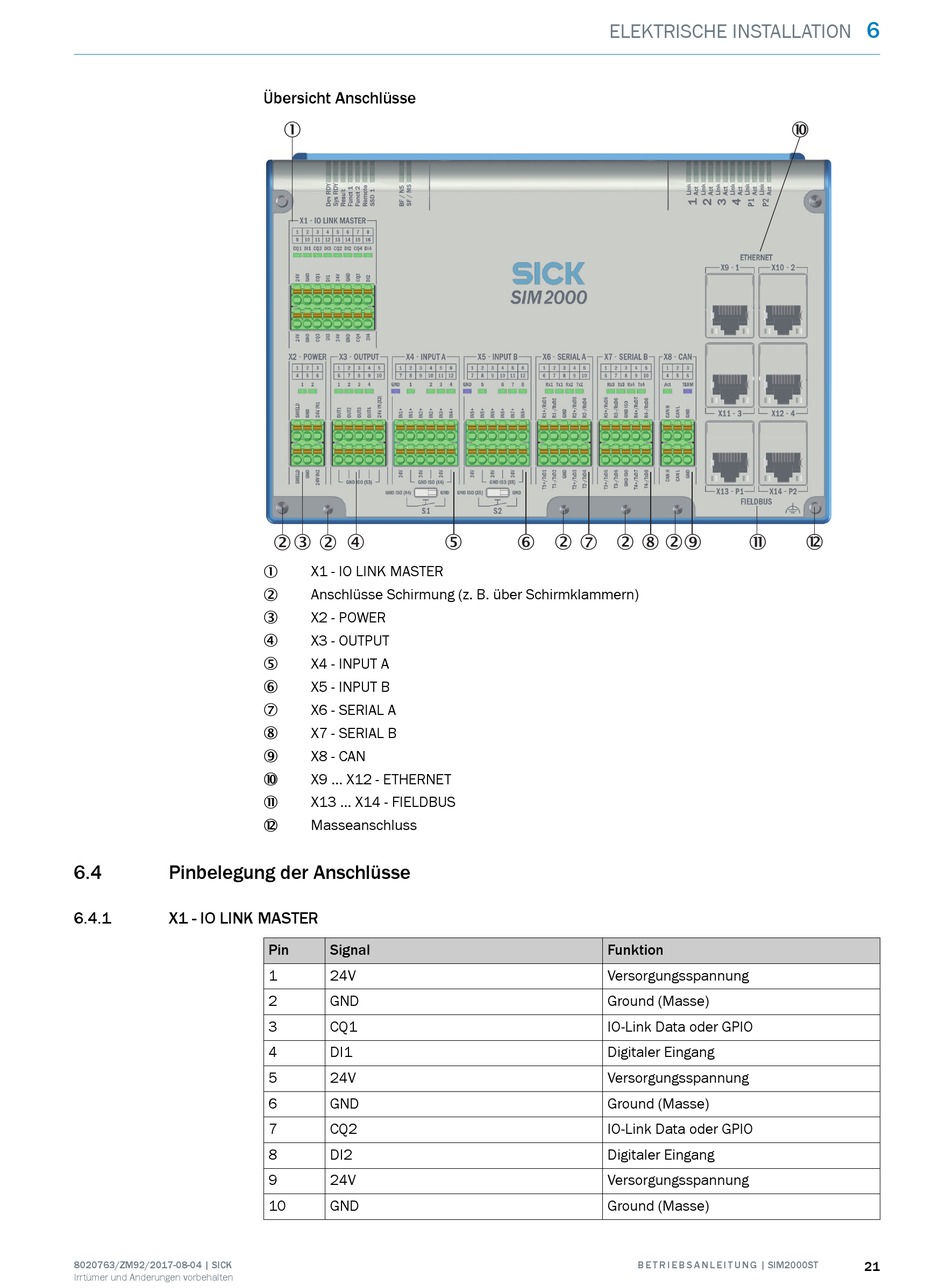

Übersicht Anschlüsse
1
2
3
2
4
X1 - IO LINK MASTER
1
Anschlüsse Schirmung (z. B. über Schirmklammern)
2
X2 - POWER
3
X3 - OUTPUT
4
X4 - INPUT A
5
X5 - INPUT B
6
X6 - SERIAL A
7
X7 - SERIAL B
8
X8 - CAN
9
X9 ... X12 - ETHERNET
ß
X13 ... X14 - FIELDBUS
à
Masseanschluss
á
Pin
Signal
1
24V
2
GND
3
CQ1
4
DI1
5
24V
6
GND
7
CQ2
8
DI2
9
24V
10
GND
ELEKTRISCHE INSTALLATION
5
6
2
7
2
Funktion
Versorgungsspannung
Ground (Masse)
IO-Link Data oder GPIO
Digitaler Eingang
Versorgungsspannung
Ground (Masse)
IO-Link Data oder GPIO
Digitaler Eingang
Versorgungsspannung
Ground (Masse)
ß
8
2
9
à
á
B E T R I E B S A N L E I T U N G | SIM2000ST
6
21
