Datenanschluss und Hinweise zur
Verkabelung
Position der Anschlüsse

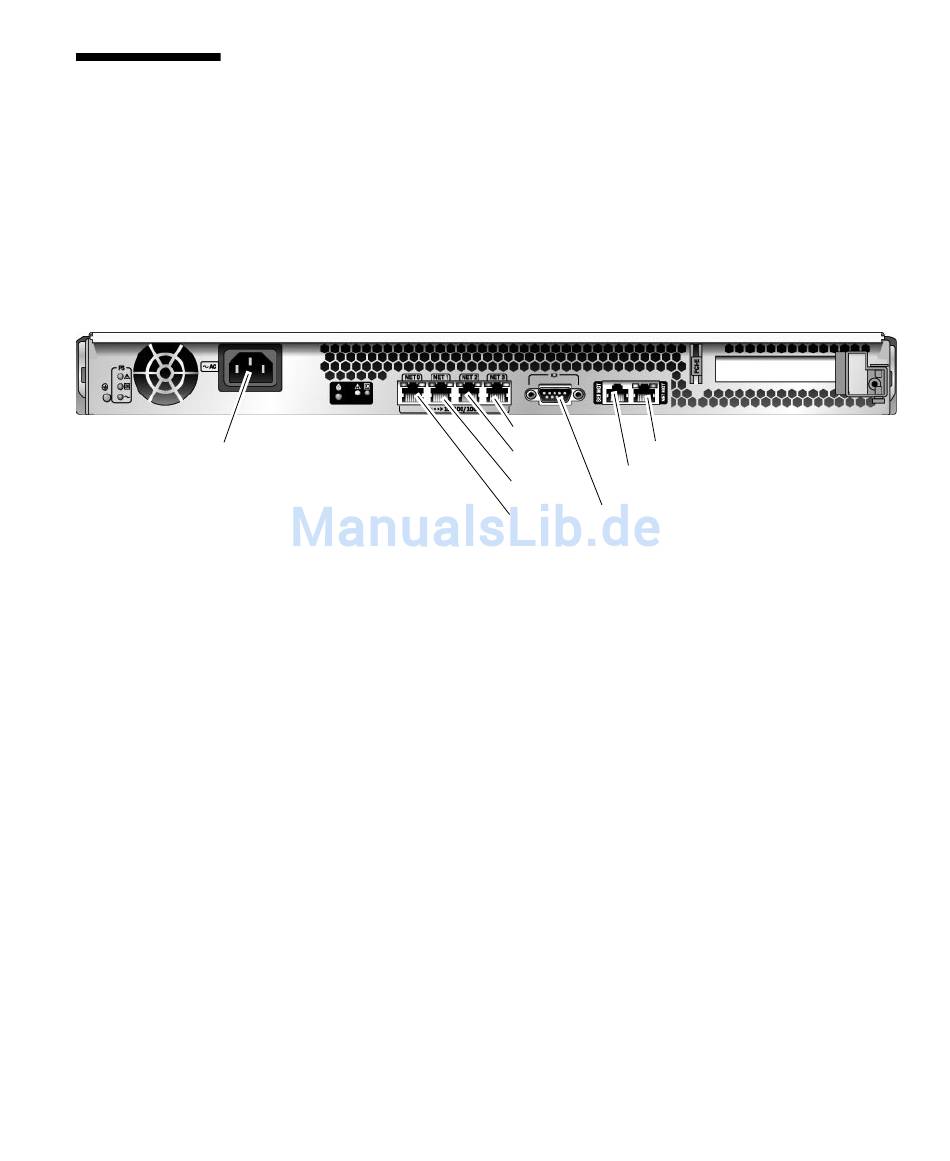

zeigt die Anschlüsse am Server.
ABBILDUNG 1-5
Stromeingang
Position der Anschlüsse auf der Geräterückseite
ABBILDUNG 1-5

Hinweise zur Verkabelung

Im Folgenden sind die Kabelanschlüsse des Servers aufgelistet:
Minimale Kabelanschlüsse für den Server:
■
Mindestens ein systemintegrierter Ethernet-Anschluss (NET-Anschluss)
■
Serieller Systemcontroller-Verwaltungsanschluss (SER MGT)
■
Systemcontroller-Netzwerkverwaltungsanschluss (NET MGT)
■
Stromkabel
■
Systemcontroller (SC)-Verwaltungsanschlüsse. Es stehen zwei SC-
■
Verwaltungsanschlüsse für den ALOM CMT-Systemcontroller zur Verfügung.
In den seriellen SC-Verwaltungsanschluss (mit der Bezeichnung SER MGT)
■
passt ein RJ-45-Kabel. Er ist stets verfügbar. Dies ist die Standardschnittstelle
zum ALOM CMT-Systemcontroller.
Der SC-Netzwerkverwaltungsanschluss (mit der Bezeichnung NET MGT) ist
■
die optionale Schnittstelle für den ALOM CMT-Systemcontroller. Siehe hierzu
„So konfigurieren Sie den Systemcontroller-Netzwerkverwaltungsanschluss"
auf Seite 31. In den SC-Netzwerkverwaltungsanschluss passt ein RJ-45-Kabel
für eine 10/100BASE-T-Verbindung. Dieser Anschluss bietet keine
Unterstützung für Verbindungen mit Gigabit-Netzwerken.
Weitere Informationen siehe Sun SPARC Enterprise T1000-Server – Überblick.
NET3
SC-Netzwerkverwaltungsanschluss
NET2
Serieller SC-Verwaltungsanschluss
NET1
NET0 Serieller Anschluss
Kapitel 1 Installationsvorbereitung 9
