ABB TEIP11-PS Betriebsanleitung Seite 17

Pos: 12.15 /Überschriften/1.1/1-spaltig/M - R/Montage des Feldgehäuses aus Aluminium / Edelstahl @ 12\mod_1186730484328_6.doc @ 114294
4.6 Montage des Feldgehäuses aus Aluminium / Edelstahl
Pos: 12.16 /Montage/Aktorik/I/P Signalumformer/TEIP11-PS/Montage des Feldgehäuses aus Aluminium / Edelstahl @ 12\mod_1186670875796_6.doc @ 113907
Das robuste Gehäuse kann ungeschützt im Freien montiert werden.

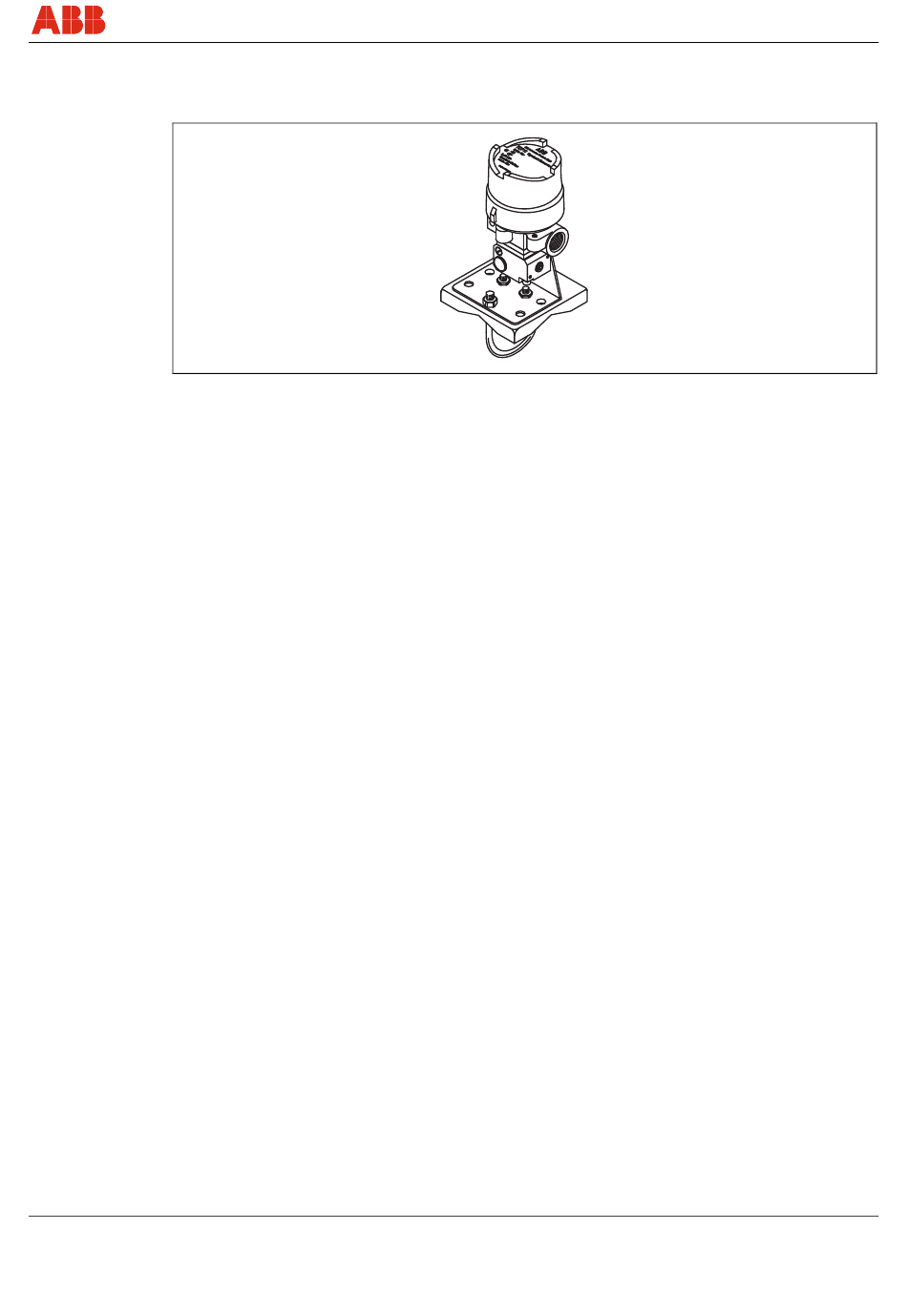

Abb. 6: Feldgehäuse aus Aluminium / Edelstahl
Montage
Das Gehäuse sollte mit nach unten oder mit waagerecht ausgerichteter Kabelverschraubung
montiert werden, um ein Eindringen von Feuchtigkeit zu vermindern.
Zubehör
Für die Montage steht als Zubehör ein Befestigungselement aus Edelstahl zur Verfügung. Das
Befestigungselement gibt es in zwei Ausführungen:
• Nur für die Wandmontage.
• Universell für die Wand- oder 2"-Rohrmontage.
Pos: 13 /======= Seitenumbruch ======== @ 0\mod_1126532365768_6.doc @ 101
42/18-46-DE TEIP11-PS
Montage
M00325
17
