Montage
Pos: 12.1 /Überschriften/1/M - R/Montage @ 0\mod_1140519732218_6.doc @ 2418
4 Montage
Pos: 12.2 /Überschriften/1.1/1-spaltig/A - F/Betriebsbedingungen am Installationsort @ 12\mod_1186668341281_6.doc @ 113770
4.1 Betriebsbedingungen am Installationsort
Pos: 12.3 /Montage/Aktorik/I/P Signalumformer/TEIP11-PS/Betriebsbedingungen am Installationsort @ 12\mod_1186667949031_6.doc @ 113746
Wichtig
Vor der Montage muss geprüft werden, ob der I/P Signalumformer die messtechnischen und
sicherheitstechnischen Anforderungen der Einbaustelle erfüllt.
Siehe Kapitel Technische Daten, Seite 24 .
Pos: 12.4 /Überschriften/1.1/1-spaltig/G - L/Lieferumfang @ 12\mod_1186668540000_6.doc @ 113793
4.2 Lieferumfang
Pos: 12.5 /Montage/Aktorik/I/P Signalumformer/TEIP11-PS/Lieferumfang @ 12\mod_1186668235437_6.doc @ 113815
• Bei Erhalt die Ware auf Vollständigkeit, Unversehrtheit, Ausführung und Umfang prüfen.
• Prüfen, ob bestellungsgemäß geliefert wurde.
Zubehör
Das folgende Zubehör wird als extra Bestell- und Lieferposition lose beigefügt:
• Befestigungswinkel für das Feldgehäuse aus Aluminium oder Edelstahl (zur Wand- und 2"-
Rohrmontage des Gehäuses).
• Kabeleinführung für Signalumformer mit Ex-Schutz „EEx d".
Pos: 12.6 /Überschriften/1.1/1-spaltig/M - R/Montage des Wartengehäuses für Tragschienenmontage @ 12\mod_1186730863718_6.doc @ 114363
4.3 Montage des Wartengehäuses für Tragschienenmontage
Pos: 12.7 /Montage/Aktorik/I/P Signalumformer/TEIP11-PS/Montage des Wartengehäuses für Tragschienenmontage @ 12\mod_1186669065687_6.doc @ 113838
Bei dieser Bauform erfolgt die Montage durch Aufstecken auf eine DIN-Hutschiene.

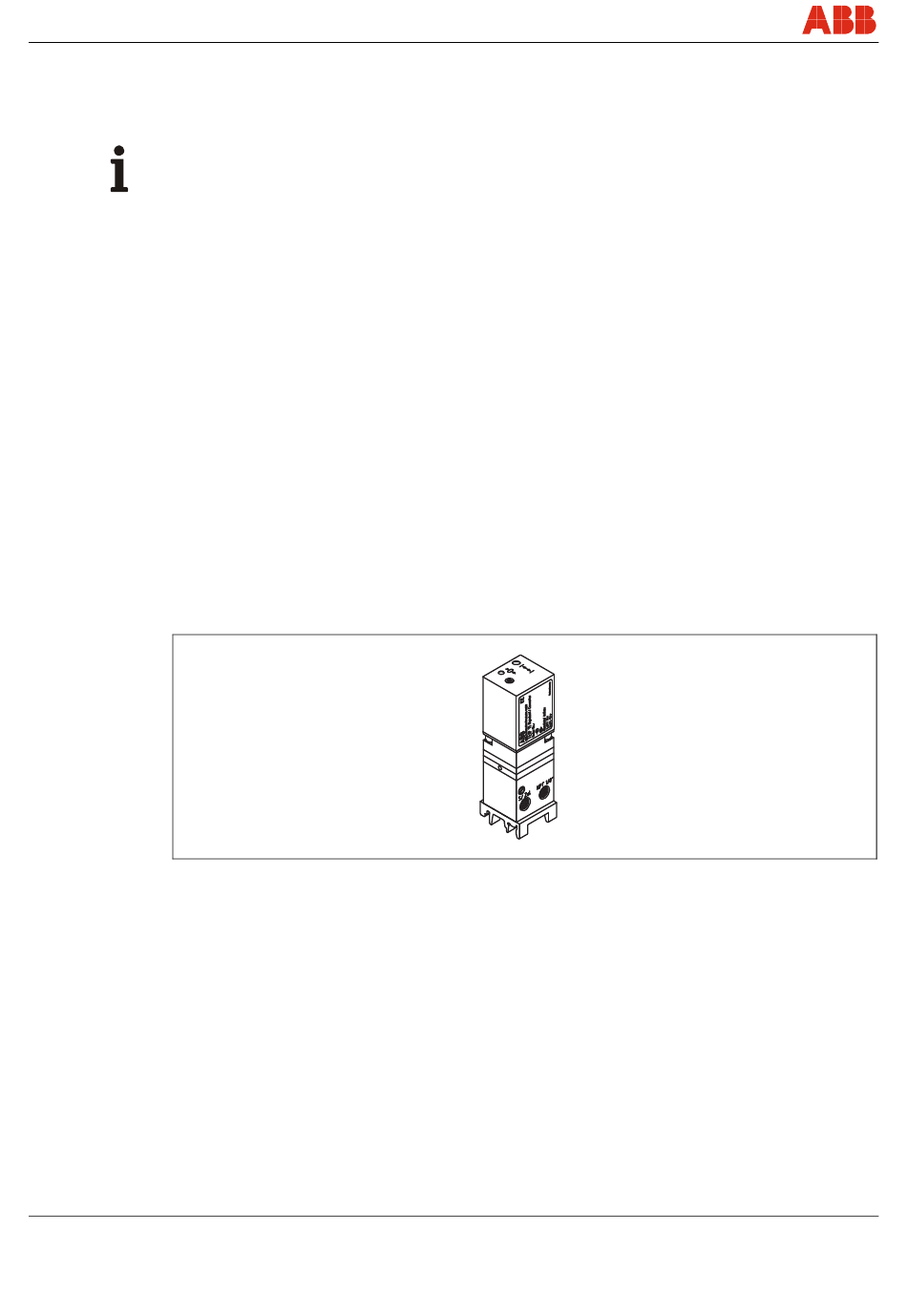

Abb. 3: Wartengehäuse für Tragschienenmontage
Der I/P Signalumformer verfügt über einen speziellen Stecksockel, der universell für Schienen
EN 50022 - 35 x 7,5 und EN 50045 - 15 x 5 und EN 50035 - G32 passt.
Senkrechte Hutschiene
Bei senkrechter Schiene sollte der elektrische Anschluss des Gerätes bevorzugt nach links
ausgerichtet werden.
Waagerechte Hutschiene
Bei waagerechter Schiene sollte der elektrische Anschluss des Gerätes bevorzugt nach oben
ausgerichtet werden.
