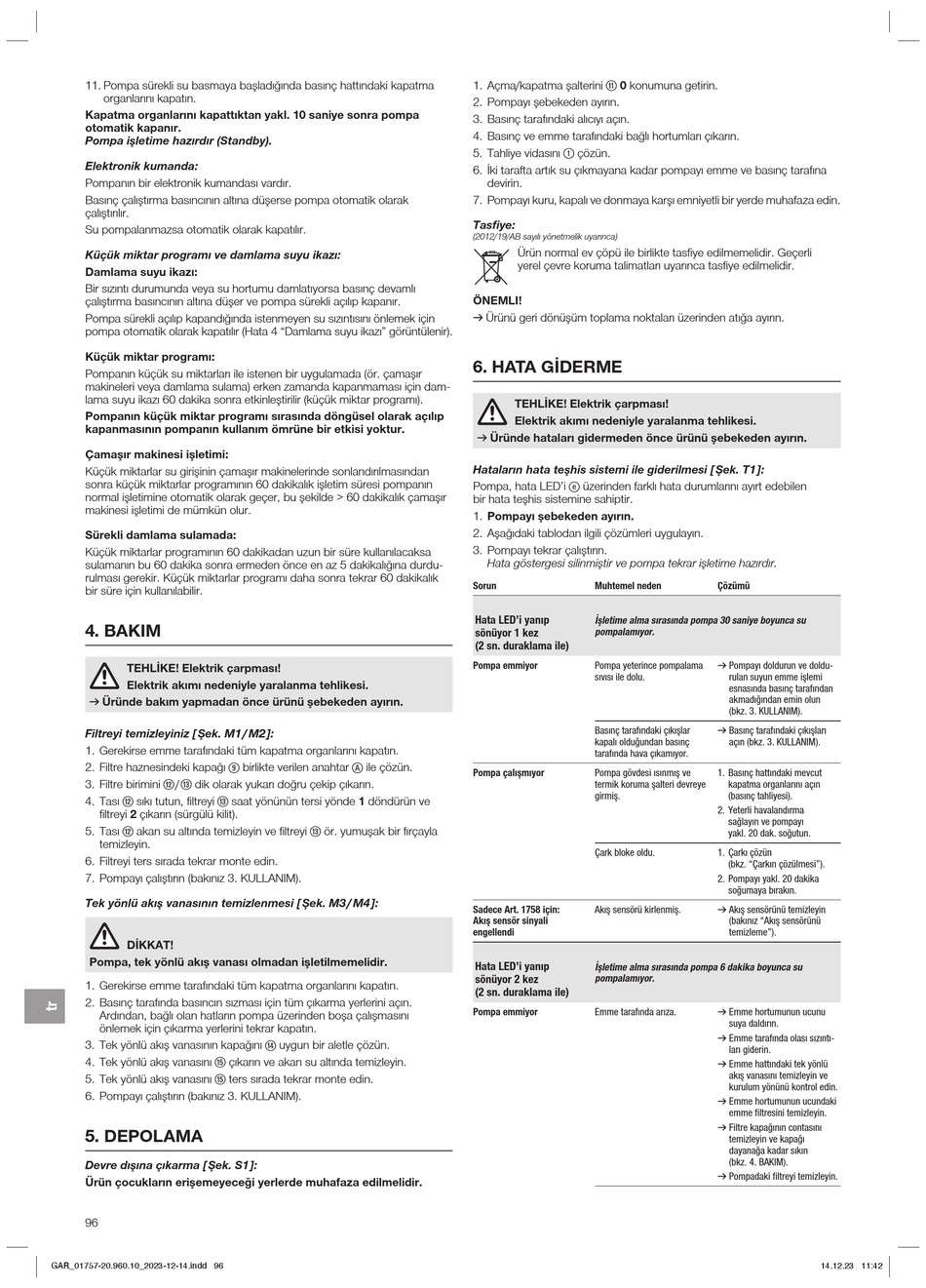

11. Pompa sürekli su basmaya başladığında basınç hattındaki kapatma
organlarını kapatın.
Kapatma organlarını kapattıktan yakl. 10 saniye sonra pompa
otomatik kapanır.
Pompa işletime hazırdır (Standby).
Elektronik kumanda:
Pompanın bir elektronik kumandası vardır.
Basınç çalıştırma basıncının altına düşerse pompa otomatik olarak
çalıştırılır.
Su pompalanmazsa otomatik olarak kapatılır.
Küçük miktar programı ve damlama suyu ikazı:
Damlama suyu ikazı:
Bir sızıntı durumunda veya su hortumu damlatıyorsa basınç devamlı
çalıştırma basıncının altına düşer ve pompa sürekli açılıp kapanır.
Pompa sürekli açılıp kapandığında istenmeyen su sızıntısını önlemek için
pompa otomatik olarak kapatılır (Hata 4 "Damlama suyu ikazı" görüntülenir).
Küçük miktar programı:
Pompanın küçük su miktarları ile istenen bir uygulamada (ör. çamaşır
makineleri veya damlama sulama) erken zamanda kapanmaması için dam-
lama suyu ikazı 60 dakika sonra etkinleştirilir (küçük miktar programı).
Pompanın küçük miktar programı sırasında döngüsel olarak açılıp
kapanmasının pompanın kullanım ömrüne bir etkisi yoktur.
Çamaşır makinesi işletimi:
Küçük miktarlar su girişinin çamaşır makinelerinde sonlandırılmasından
sonra küçük miktarlar programının 60 dakikalık işletim süresi pompanın
normal işletimine otomatik olarak geçer, bu şekilde > 60 dakikalık çamaşır
makinesi işletimi de mümkün olur.
Sürekli damlama sulamada:
Küçük miktarlar programının 60 dakikadan uzun bir süre kullanılacaksa
sulamanın bu 60 dakika sonra ermeden önce en az 5 dakikalığına durdu-
rulması gerekir. Küçük miktarlar programı daha sonra tekrar 60 dakikalık
bir süre için kullanılabilir.
4. BAKIM
TEHLİKE! Elektrik çarpması!
Elektrik akımı nedeniyle yaralanma tehlikesi.
v Üründe bakım yapmadan önce ürünü şebekeden ayırın.
Filtreyi temizleyiniz [ Şek. M1 / M2 ]:
1. Gerekirse emme tarafındaki tüm kapatma organlarını kapatın.
2. Filtre haznesindeki kapağı
(12) (13)
3. Filtre birimini / dik olarak yukarı doğru çekip çıkarın.
4. Tası (12) sıkı tutun, filtreyi (13)
filtreyi 2 çıkarın (sürgülü kilit).
(12)
5. Tası akan su altında temizleyin ve filtreyi
temizleyin.
6. Filtreyi ters sırada tekrar monte edin.
7. Pompayı çalıştırın (bakınız 3. KULLANIM).
Tek yönlü akış vanasının temizlenmesi [ Şek. M3 / M4 ]:
DİKKAT!
Pompa, tek yönlü akış vanası olmadan işletilmemelidir.
1. Gerekirse emme tarafındaki tüm kapatma organlarını kapatın.
2. Basınç tarafında basıncın sızması için tüm çıkarma yerlerini açın.
Ardından, bağlı olan hatların pompa üzerinden boşa çalışmasını
önlemek için çıkarma yerlerini tekrar kapatın.
3. Tek yönlü akış vanasının kapağını
(15)
4. Tek yönlü akış vanasını
5. Tek yönlü akış vanasını (15)
6. Pompayı çalıştırın (bakınız 3. KULLANIM).
5. DEPOLAMA
Devre dışına çıkarma [ Şek. S1 ]:
Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.
96
GAR_01757-20.960.10_2023-12-14.indd 96 GAR_01757-20.960.10_2023-12-14.indd 96
(9) birlikte verilen anahtar (A) ile çözün.
saat yönünün tersi yönde 1 döndürün ve
(13)
ör. yumuşak bir fırçayla
(14) uygun bir aletle çözün.
çıkarın ve akan su altında temizleyin.
ters sırada tekrar monte edin.
(11) 0 konumuna getirin.
1. Açma/kapatma şalterini
2. Pompayı şebekeden ayırın.
3. Basınç tarafındaki alıcıyı açın.
4. Basınç ve emme tarafındaki bağlı hortumları çıkarın.
5. Tahliye vidasını (1) çözün.
6. İki tarafta artık su çıkmayana kadar pompayı emme ve basınç tarafına
devirin.
7. Pompayı kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza edin.
Tasfiye:
(2012/19/AB sayılı yönetmelik uyarınca)
Ürün normal ev çöpü ile birlikte tasfiye edilmemelidir. Geçerli
yerel çevre koruma talimatları uyarınca tasfiye edilmelidir.
ÖNEMLI!
v Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayırın.
6. HATA GİDERME
TEHLİKE! Elektrik çarpması!
Elektrik akımı nedeniyle yaralanma tehlikesi.
v Üründe hataları gidermeden önce ürünü şebekeden ayırın.
Hataların hata teşhis sistemi ile giderilmesi [ Şek. T1 ]:
Pompa, hata LED'i (e) üzerinden farklı hata durumlarını ayırt edebilen
bir hata teşhis sistemine sahiptir.
1. Pompayı şebekeden ayırın.
2. Aşağıdaki tablodan ilgili çözümleri uygulayın.
3. Pompayı tekrar çalıştırın.
Hata göstergesi silinmiştir ve pompa tekrar işletime hazırdır.
Sorun Muhtemel neden
Hata LED'i yanıp
İşletime alma sırasında pompa 30 saniye boyunca su
sönüyor 1 kez pompalamıyor.
(2 sn. duraklama ile)
Pompa emmiyor Pompa yeterince pompalama
sıvısı ile dolu.
Basınç tarafındaki çıkışlar
kapalı olduğundan basınç
tarafında hava çıkamıyor.
Pompa çalışmıyor Pompa gövdesi ısınmış ve
termik koruma şalteri devreye
girmiş.
Çark bloke oldu.
Sadece Art. 1758 için: Akış sensörü kirlenmiş.
Akış sensör sinyali
engellendi
Hata LED'i yanıp
İşletime alma sırasında pompa 6 dakika boyunca su
sönüyor 2 kez pompalamıyor.
(2 sn. duraklama ile)
Pompa emmiyor
Emme tarafında arıza.
Çözümü
v Pompayı doldurun ve doldu­
rulan suyun emme işlemi
esnasında basınç tarafından
akmadığından emin olun
(bkz. 3. KULLANIM).
v Basınç tarafındaki çıkışları
açın (bkz. 3. KULLANIM).
1. Basınç hattındaki mevcut
kapatma organlarını açın
(basınç tahliyesi).
2. Yeterli havalandırma
sağlayın ve pompayı
yakl. 20 dak. soğutun.
1. Çarkı çözün
(bkz. "Çarkın çözülmesi").
2. Pompayı yakl. 20 dakika
soğumaya bırakın.
v Akış sensörünü temizleyin
(bakınız "Akış sensörünü
temizleme").
v Emme hortumunun ucunu
suya daldırın.
v Emme tarafında olası sızıntı­
ları giderin.
v Emme hattındaki tek yönlü
akış vanasını temizleyin ve
kurulum yönünü kontrol edin.
v Emme hortumunun ucundaki
emme filtresini temizleyin.
v Filtre kapağının contasını
temizleyin ve kapağı
dayanağa kadar sıkın
(bkz. 4. BAKIM).
v Pompadaki filtreyi temizleyin.
