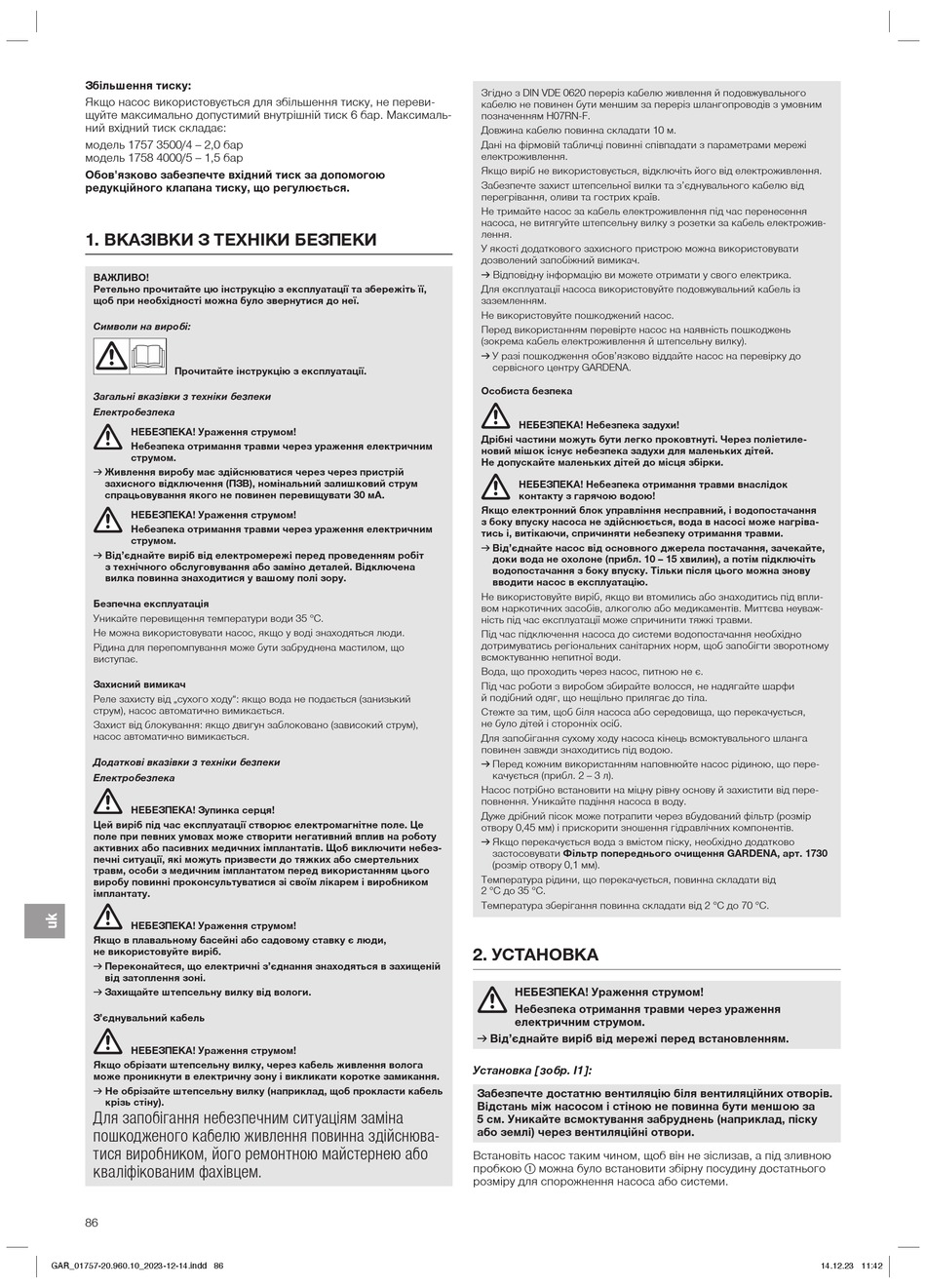

Gardena 3500/4 Betriebsanleitung Seite 86

Збільшення тиску:
Якщо насос використовується для збільшення тиску, не переви-
щуйте максимально допустимий внутрішній тиск 6 бар. Максималь-
ний вхідний тиск складає:
модель 1757 3500/4 – 2,0 бар
модель 1758 4000/5 – 1,5 бар
Обов'язково забезпечте вхідний тиск за допомогою
редукційного клапана тиску, що регулюється.
1. В АЗІВ И З ТЕХНІ И БЕЗПЕ И
ВАЖЛИВО!
Ретельно прочитайте цю інструкцію з експлуатації та збережіть її,
щоб при необхідності можна було звернутися до неї.
Символи на виробі:
Прочитайте інструкцію з експлуатації.
Загальні вказівки з техніки безпеки
Електробезпека
НЕБЕЗПЕ А! Ураження струмом!
Небезпека отримання травми через ураження електричним
струмом.
v Живлення виробу має здійснюватися через через пристрій
захисного відключення (ПЗВ), номінальний залишковий струм
спрацьовування якого не повинен перевищувати 30 мА.
НЕБЕЗПЕ А! Ураження струмом!
Небезпека отримання травми через ураження електричним
струмом.
v Від'єднайте виріб від електромережі перед проведенням робіт
з технічного обслуговування або заміно деталей. Відключена
вилка повинна знаходитися у вашому полі зору.
Безпечна експлуатація
Уникайте перевищення температури води 35 °C.
Не можна використовувати насос, якщо у воді знаходяться люди.
Рідинa для перепомпування може бути забруднена мастилом, що
виступає.
Захисний вимикач
Реле захисту від „сухого ходу": якщо вода не подається (занизький
струм), насос автоматично вимикається.
Захист від блокування: якщо двигун заблоковано (зависокий струм),
насос автоматично вимикається.
Додаткові вказівки з техніки безпеки
Електробезпека
НЕБЕЗПЕ А! Зупинка серця!
Цей виріб під час експлуатації створює електромагнітне поле. Це
поле при певних умовах може створити негативний вплив на роботу
активних або пасивних медичних імплантатів. Щоб виключити небез-
печні ситуації, які можуть призвести до тяжких або смертельних
травм, особи з медичним імплантатом перед використанням цього
виробу повинні проконсультуватися зі своїм лікарем і виробником
імплантату.
НЕБЕЗПЕ А! Ураження струмом!
Якщо в плавальному басейні або садовому ставку є люди,
не використовуйте виріб.
v Переконайтеся, що електричні з'єднання знаходяться в захищеній
від затоплення зоні.
v Захищайте штепсельну вилку від вологи.
З'єднувальний кабель
НЕБЕЗПЕ А! Ураження струмом!
Якщо обрізати штепсельну вилку, через кабель живлення волога
може проникнути в електричну зону і викликати коротке замикання.
v Не обрізайте штепсельну вилку (наприклад, щоб прокласти кабель
крізь стіну).
Для запобігання небезпечним ситуаціям заміна
пошкодженого кабелю живлення повинна здійснюва-
тися виробником, його ремонтною майстернею або
кваліфікованим фахівцем.
86
GAR_01757-20.960.10_2023-12-14.indd 86 GAR_01757-20.960.10_2023-12-14.indd 86
Згідно з DIN VDE 0620 переріз кабелю живлення й подовжувального
кабелю не повинен бути меншим за переріз шлангопроводів з умовним
позначенням H07RN-F.
Довжина кабелю повинна складати 10 м.
Дані на фірмовій табличці повинні співпадати з параметрами мережі
електроживлення.
Якщо виріб не використовується, відключіть його від електроживлення.
Забезпечте захист штепсельної вилки та з'єднувального кабелю від
перегрівання, оливи та гострих країв.
Не тримайте насос за кабель електроживлення під час перенесення
насоса, не витягуйте штепсельну вилку з розетки за кабель електрожив-
лення.
У якості додаткового захисного пристрою можна використовувати
дозволений запобіжний вимикач.
v Відповідну інформацію ви можете отримати у свого електрика.
Для експлуатації насоса використовуйте подовжувальний кабель із
заземленням.
Не використовуйте пошкоджений насос.
Перед використанням перевірте насос на наявність пошкоджень
(зокрема кабель електроживлення й штепсельну вилку).
v У разі пошкодження обов'язково віддайте насос на перевірку до
сервісного центру GARDENA.
Особиста безпека
НЕБЕЗПЕ А! Небезпека задухи!
Дрібні частини можуть бути легко проковтнуті. Через поліетиле-
новий мішок існує небезпека задухи для маленьких дітей.
Не допускайте маленьких дітей до місця збірки.
НЕБЕЗПЕ А! Небезпека отримання травми внаслідок
контакту з гарячою водою!
Якщо електронний блок управління несправний, і водопостачання
з боку впуску насоса не здійснюється, вода в насосі може нагріва-
тись і, витікаючи, спричиняти небезпеку отримання травми.
v Від'єднайте насос від основного джерела постачання, зачекайте,
доки вода не охолоне (прибл. 10 – 15 хвилин), а потім підключіть
водопостачання з боку впуску. Тільки після цього можна знову
вводити насос в експлуатацію.
Не використовуйте виріб, якщо ви втомились або знаходитись під впли-
вом наркотичних засобів, алкоголю або медикаментів. Миттєва неуваж-
ність під час експлуатації може спричинити тяжкі травми.
Під час підключення насоса до системи водопостачання необхідно
дотримуватись регіональних санітарних норм, щоб запобігти зворотному
всмоктуванню непитної води.
Вода, що проходить через насос, питною не є.
Під час роботи з виробом збирайте волосся, не надягайте шарфи
й подібний одяг, що нещільно прилягає до тіла.
Стежте за тим, щоб біля насоса або середовища, що перекачується,
не було дітей і сторонніх осіб.
Для запобігання сухому ходу насоса кінець всмоктувального шланга
повинен завжди знаходитись під водою.
v Перед кожним використанням наповнюйте насос рідиною, що пере-
качується (прибл. 2 – 3 л).
Насос потрібно встановити на міцну рівну основу й захистити від пере-
повнення. Уникайте падіння насоса в воду.
Дуже дрібний пісок може потрапити через вбудований фільтр (розмір
отвору 0,45 мм) і прискорити зношення гідравлічних компонентів.
v Якщо перекачується вода з вмістом піску, необхідно додатково
застосовувати Фільтр попереднього очищення GARDENA, арт. 1730
(розмір отвору 0,1 мм).
емпература рідини, що перекачується, повинна складати від
2 °C до 35 °C.
емпература зберігання повинна складати від 2 °C до 70 °C.
2. УСТАНОВ А
НЕБЕЗПЕ А! Ураження струмом!
Небезпека отримання травми через ураження
електричним струмом.
v Від'єднайте виріб від мережі перед встановленням.
Установка [ зобр. I1 ]:
Забезпечте достатню вентиляцію біля вентиляційних отворів.
Відстань між насосом і стіною не повинна бути меншою за
5 см. Уникайте всмоктування забруднень (наприклад, піску
або землі) через вентиляційні отвори.
Встановіть насос таким чином, щоб він не зіслизав, а під зливною
(1)
пробкою можна було встановити збірну посудину достатнього
розміру для спорожнення насоса або системи.
