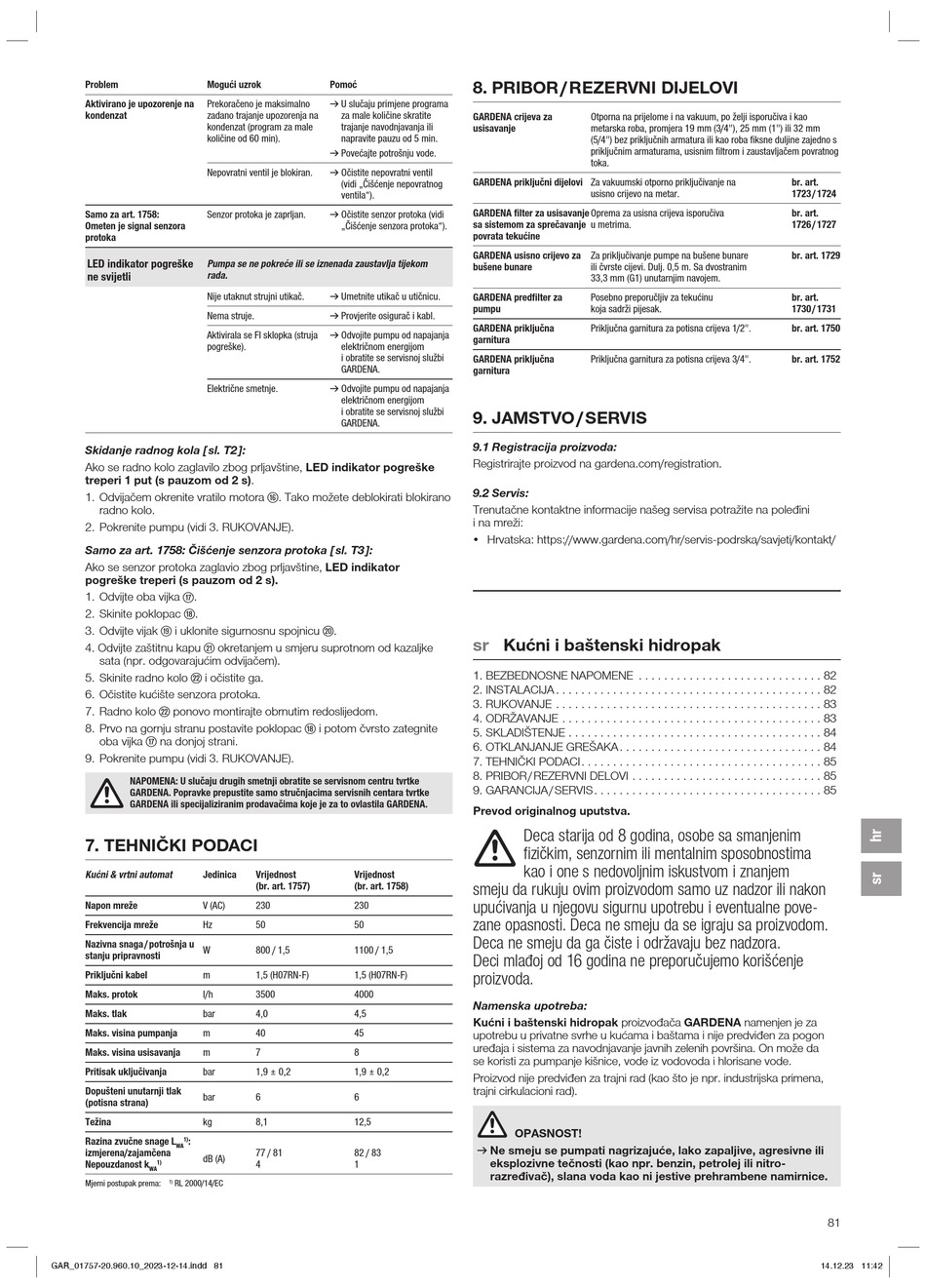

Gardena 3500/4 Betriebsanleitung Seite 81

Problem Mogući uzrok
Aktivirano je upozorenje na Prekoračeno je maksimalno
kondenzat zadano trajanje upozorenja na
kondenzat (program za male
količine od 60 min).
Nepovratni ventil je blokiran.
Samo za art. 1758: Senzor protoka je zaprljan.
Ometen je signal senzora
protoka
LED indikator pogreške
Pumpa se ne pokreće ili se iznenada zaustavlja tijekom
ne svijetli rada.
Nije utaknut strujni utikač.
Nema struje.
Aktivirala se FI sklopka (struja
pogreške).
Električne smetnje.
Skidanje radnog kola [ sl. T2 ]:
Ako se radno kolo zaglavilo zbog prljavštine, LED indikator pogreške
treperi 1 put (s pauzom od 2 s).
1. Odvijačem okrenite vratilo motora
radno kolo.
2. Pokrenite pumpu (vidi 3. RUKOVANJE).
Samo za art. 1758: Čišćenje senzora protoka [ sl. T3 ]:
Ako se senzor protoka zaglavio zbog prljavštine, LED indikator
pogreške treperi (s pauzom od 2 s).
(17)
1. Odvijte oba vijka .
2. Skinite poklopac (18) .
3. Odvijte vijak (19) i uklonite sigurnosnu spojnicu
(21)
4. Odvijte zaštitnu kapu okretanjem u smjeru suprotnom od kazaljke
sata (npr. odgovarajućim odvijačem).
5. Skinite radno kolo (22) i očistite ga.
6. Očistite kućište senzora protoka.
7. Radno kolo (22) ponovo montirajte obrnutim redoslijedom.
8. Prvo na gornju stranu postavite poklopac
(17)
oba vijka na donjoj strani.
9. Pokrenite pumpu (vidi 3. RUKOVANJE).
NAPOMENA: U slučaju drugih smetnji obratite se servisnom centru tvrtke
GARDENA. Popravke prepustite samo stručnjacima servisnih centara tvrtke
GARDENA ili specijaliziranim prodavačima koje je za to ovlastila GARDENA.
7. TEHNIČKI PODACI
Kućni & vrtni automat
Jedinica
Napon mreže
V (AC)
Frekvencija mreže Hz
Nazivna snaga / potrošnja u
W
stanju pripravnosti
Priključni kabel m
Maks. protok
l/h
Maks. tlak
bar
Maks. visina pumpanja m
Maks. visina usisavanja m
Pritisak uključivanja bar
Dopušteni unutarnji tlak
bar
(potisna strana)
Težina
kg
Razina zvučne snage L :
1)
WA
izmjerena/zajamčena
dB (A)
Nepouzdanost k
1)
WA
Mjerni postupak prema: RL 2000/14/EC
1)
GAR_01757-20.960.10_2023-12-14.indd 81 GAR_01757-20.960.10_2023-12-14.indd 81
Pomoć
v U slučaju primjene programa
za male količine skratite
trajanje navodnjavanja ili
napravite pauzu od 5 min.
v Povećajte potrošnju vode.
v Očistite nepovratni ventil
(vidi „Čišćenje nepovratnog
ventila").
v Očistite senzor protoka (vidi
„Čišćenje senzora protoka").
v Umetnite utikač u utičnicu.
v Provjerite osigurač i kabl.
v Odvojite pumpu od napajanja
električnom energijom
i obratite se servisnoj službi
GARDENA.
v Odvojite pumpu od napajanja
električnom energijom
i obratite se servisnoj službi
GARDENA.
(16) . Tako možete deblokirati blokirano
(20) .
(18)
i potom čvrsto zategnite
Vrijednost Vrijednost
(br. art. 1757) (br. art. 1758)
230 230
50 50
800 / 1,5 1100 / 1,5
1,5 (H07RN­F) 1,5 (H07RN­F)
3500 4000
4,0 4,5
40 45
7 8
1,9 ± 0,2 1,9 ± 0,2
6 6
8,1 12,5
77 / 81 82 / 83
4 1
8. PRIBOR / REZERVNI DIJELOVI
GARDENA crijeva za
Otporna na prijelome i na vakuum, po želji isporučiva i kao
usisavanje metarska roba, promjera 19 mm (3/4"), 25 mm (1") ili 32 mm
(5/4") bez priključnih armatura ili kao roba fiksne duljine zajedno s
priključnim armaturama, usisnim filtrom i zaustavljačem povratnog
toka.
GARDENA priključni dijelovi Za vakuumski otporno priključivanje na
usisno crijevo na metar.
GARDENA filter za usisavanje Oprema za usisna crijeva isporučiva
sa sistemom za sprečavanje u metrima.
povrata tekućine
GARDENA usisno crijevo za
Za priključivanje pumpe na bušene bunare
bušene bunare ili čvrste cijevi. Dulj. 0,5 m. Sa dvostranim
33,3 mm (G1) unutarnjim navojem.
GARDENA predfilter za Posebno preporučljiv za tekućinu
pumpu
koja sadrži pijesak.
GARDENA priključna
Priključna garnitura za potisna crijeva 1/2".
garnitura
GARDENA priključna Priključna garnitura za potisna crijeva 3/4".
garnitura
9. JAMSTVO / SERVIS
9.1 Registracija proizvoda:
Registrirajte proizvod na gardena.com/registration.
9.2 Servis:
Trenutačne kontaktne informacije našeg servisa potražite na poleđini
i na mreži:
• Hrvatska: https://www.gardena.com/hr/servis-podrska/savjeti/kontakt/
sr Kućni i baštenski hidropak
1. BEZBEDNOSNE NAPOMENE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
2. INSTALACIJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
3. RUKOVANJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
4. ODRŽAVANJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
5. SKLADIŠTENJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
6. OTKLANJANJE GREŠAKA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
7. TEHNIČKI PODACI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
8. PRIBOR / REZERVNI DELOVI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
9. GARANCIJA / SERVIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Prevod originalnog uputstva.
Deca starija od 8 godina, osobe sa smanjenim
fizičkim, senzornim ili mentalnim sposobnostima
kao i one s nedovoljnim iskustvom i znanjem
smeju da rukuju ovim proizvodom samo uz nadzor ili nakon
upućivanja u njegovu sigurnu upotrebu i eventualne pove-
zane opasnosti. Deca ne smeju da se igraju sa proizvodom.
Deca ne smeju da ga čiste i održavaju bez nadzora.
Deci mlađoj od 16 godina ne preporučujemo korišćenje
proizvoda.
Namenska upotreba:
Kućni i baštenski hidropak proizvođača GARDENA namenjen je za
upotrebu u privatne svrhe u kućama i baštama i nije predviđen za pogon
uređaja i sistema za navodnjavanje javnih zelenih površina. On može da
se koristi za pumpanje kišnice, vode iz vodovoda i hlorisane vode.
Proizvod nije predviđen za trajni rad (kao što je npr. industrijska primena,
trajni cirkulacioni rad).
OPASNOST!
v Ne smeju se pumpati nagrizajuće, lako zapaljive, agresivne ili
eksplozivne tečnosti (kao npr. benzin, petrolej ili nitro-
razređivač), slana voda kao ni jestive prehrambene namir nice.
br. art.
1723 / 1724
br. art.
1726 / 1727
br. art. 1729
br. art.
1730 / 1731
br. art. 1750
br. art. 1752
81
