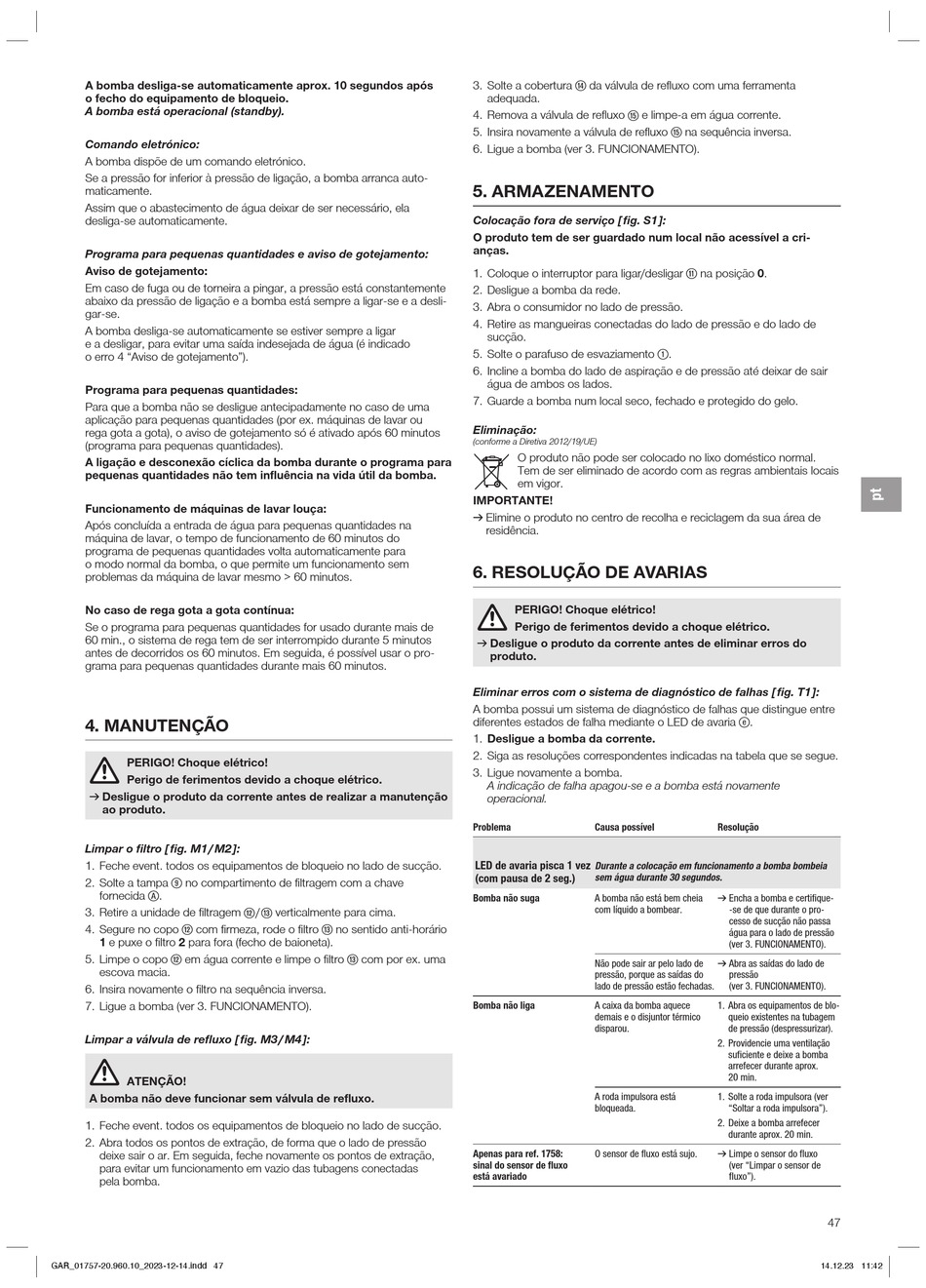

A bomba desliga-se automaticamente aprox. 10 segundos após
o fecho do equipamento de bloqueio.
A bomba está operacional (standby).
Comando eletrónico:
A bomba dispõe de um comando eletrónico.
Se a pressão for inferior à pressão de ligação, a bomba arranca auto-
maticamente.
Assim que o abastecimento de água deixar de ser necessário, ela
desliga-se automaticamente.
Programa para pequenas quantidades e aviso de gotejamento:
Aviso de gotejamento:
Em caso de fuga ou de torneira a pingar, a pressão está constantemente
abaixo da pressão de ligação e a bomba está sempre a ligar-se e a desli-
gar-se.
A bomba desliga-se automaticamente se estiver sempre a ligar
e a desligar, para evitar uma saída indesejada de água (é indicado
o erro 4 "Aviso de gotejamento").
Programa para pequenas quantidades:
Para que a bomba não se desligue antecipadamente no caso de uma
aplicação para pequenas quantidades (por ex. máquinas de lavar ou
rega gota a gota), o aviso de gotejamento só é ativado após 60 minutos
(programa para pequenas quantidades).
A ligação e desconexão cíclica da bomba durante o programa para
pequenas quantidades não tem influência na vida útil da bomba.
Funcionamento de máquinas de lavar louça:
Após concluída a entrada de água para pequenas quantidades na
máquina de lavar, o tempo de funcionamento de 60 minutos do
pro grama de pequenas quantidades volta automaticamente para
o modo normal da bomba, o que permite um funcionamento sem
problemas da máquina de lavar mesmo > 60 minutos.
No caso de rega gota a gota contínua:
Se o programa para pequenas quantidades for usado durante mais de
60 min., o sistema de rega tem de ser interrompido durante 5 minutos
antes de decorridos os 60 minutos. Em seguida, é possível usar o pro-
grama para pequenas quantidades durante mais 60 minutos.
4. MANUTENÇÃO
PERIGO! Choque elétrico!
Perigo de ferimentos devido a choque elétrico.
v Desligue o produto da corrente antes de realizar a manutenção
ao produto.
Limpar o filtro [ fig. M1 / M2 ]:
1. Feche event. todos os equipamentos de bloqueio no lado de sucção.
(9)
2. Solte a tampa no compartimento de filtragem com a chave
(A)
fornecida .
3. Retire a unidade de filtragem
(12)
4. Segure no copo com firmeza, rode o filtro
1 e puxe o filtro 2 para fora (fecho de baioneta).
5. Limpe o copo (12) em água corrente e limpe o filtro
escova macia.
6. Insira novamente o filtro na sequência inversa.
7. Ligue a bomba (ver 3. FUNCIONAMENTO).
Limpar a válvula de refluxo [ fig. M3 / M4 ]:
ATENÇÃO!
A bomba não deve funcionar sem válvula de refluxo.
1. Feche event. todos os equipamentos de bloqueio no lado de sucção.
2. Abra todos os pontos de extração, de forma que o lado de pressão
deixe sair o ar. Em seguida, feche novamente os pontos de extração,
para evitar um funcionamento em vazio das tubagens conectadas
pela bomba.
GAR_01757-20.960.10_2023-12-14.indd 47 GAR_01757-20.960.10_2023-12-14.indd 47
(12) / (13) verticalmente para cima.
(13)
no sentido anti-horário
(13) com por ex. uma
(14)
3. Solte a cobertura da válvula de refluxo com uma ferramenta
adequada.
4. Remova a válvula de refluxo (15) e limpe-a em água corrente.
5. Insira novamente a válvula de refluxo
6. Ligue a bomba (ver 3. FUNCIONAMENTO).
5. ARMAZENAMENTO
Colocação fora de serviço [ fig. S1 ]:
O produto tem de ser guardado num local não acessível a cri-
anças.
1. Coloque o interruptor para ligar/desligar
2. Desligue a bomba da rede.
3. Abra o consumidor no lado de pressão.
4. Retire as mangueiras conectadas do lado de pressão e do lado de
sucção.
5. Solte o parafuso de esvaziamento
6. Incline a bomba do lado de aspiração e de pressão até deixar de sair
água de ambos os lados.
7. Guarde a bomba num local seco, fechado e protegido do gelo.
Eliminação:
(conforme a Diretiva 2012/19/UE)
O produto não pode ser colocado no lixo doméstico normal.
Tem de ser eliminado de acordo com as regras ambientais locais
em vigor.
IMPORTANTE!
v Elimine o produto no centro de recolha e reciclagem da sua área de
residência.
6. RESOLUÇÃO DE AVARIAS
PERIGO! Choque elétrico!
Perigo de ferimentos devido a choque elétrico.
v Desligue o produto da corrente antes de eliminar erros do
produto.
Eliminar erros com o sistema de diagnóstico de falhas [ fig. T1 ]:
A bomba possui um sistema de diagnóstico de falhas que distingue entre
diferentes estados de falha mediante o LED de avaria
1. Desligue a bomba da corrente.
2. Siga as resoluções correspondentes indicadas na tabela que se segue.
3. Ligue novamente a bomba.
A indicação de falha apagou-se e a bomba está novamente
operacional.
Problema Causa possível
LED de avaria pisca 1 vez
Durante a colocação em funcionamento a bomba bombeia
(com pausa de 2 seg.) sem água durante 30 segundos.
Bomba não suga A bomba não está bem cheia
com líquido a bombear.
Não pode sair ar pelo lado de
pressão, porque as saídas do
lado de pressão estão fechadas.
Bomba não liga A caixa da bomba aquece
demais e o disjuntor térmico
disparou.
A roda impulsora está
bloqueada.
Apenas para ref. 1758: O sensor de fluxo está sujo.
sinal do sensor de fluxo
está avariado
(15)
na sequência inversa.
(11) na posição 0.
(1) .
(e)
.
Resolução
v Encha a bomba e certifique­
­se de que durante o pro­
cesso de sucção não passa
água para o lado de pressão
(ver 3. FUNCIONAMENTO).
v Abra as saídas do lado de
pressão
(ver 3. FUNCIONAMENTO).
1. Abra os equipamentos de blo­
queio existentes na tubagem
de pressão (despressurizar).
2. Providencie uma ventilação
suficiente e deixe a bomba
arrefecer durante aprox.
20 min.
1. Solte a roda impulsora (ver
"Soltar a roda impulsora").
2. Deixe a bomba arrefecer
durante aprox. 20 min.
v Limpe o sensor do fluxo
(ver "Limpar o sensor de
fluxo").
