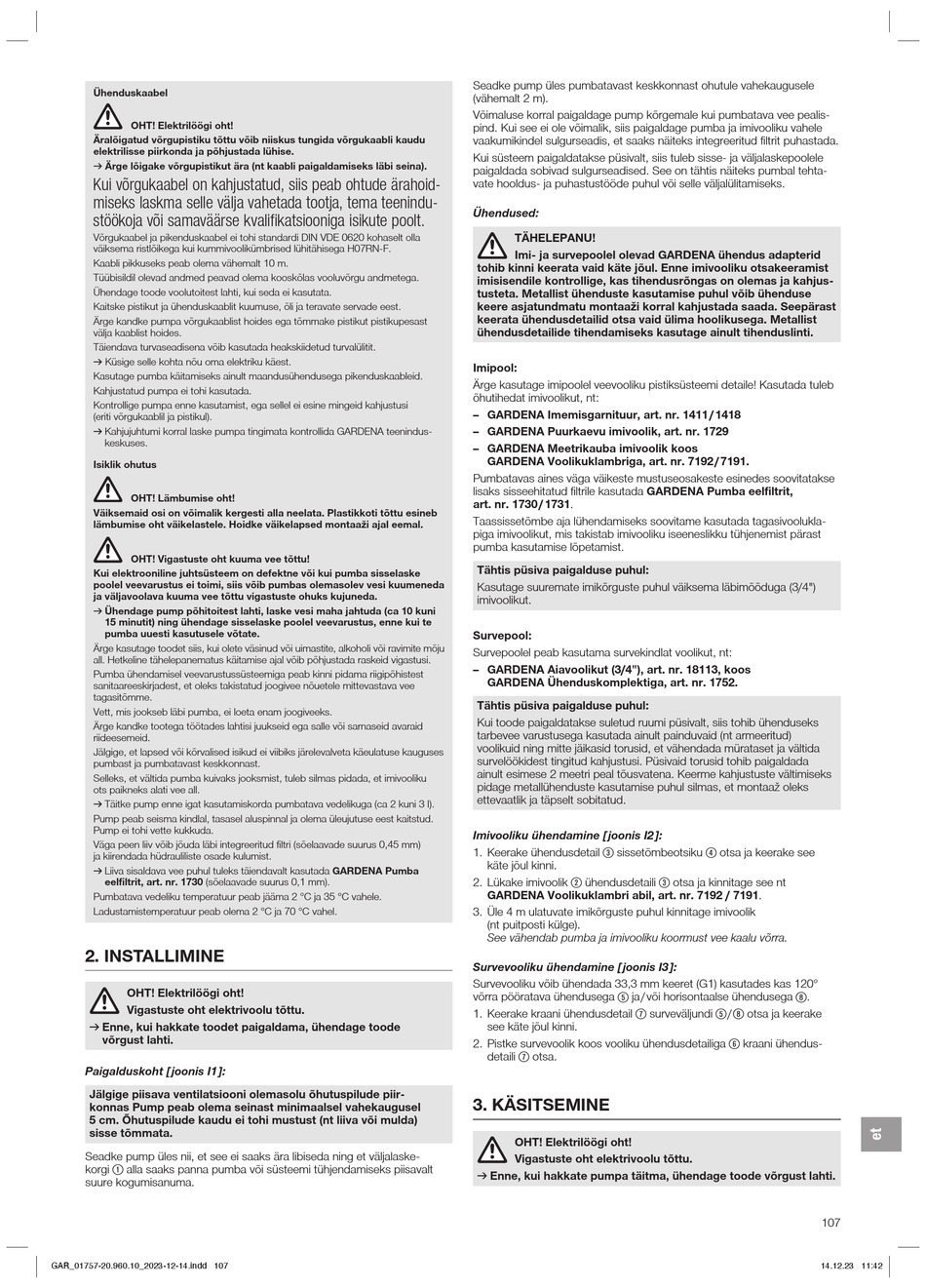

Ühenduskaabel
OHT! Elektrilöögi oht!
Äralõigatud võrgupistiku tõttu võib niiskus tungida võrgukaabli kaudu
elektrilisse piirkonda ja põhjustada lühise.
v Ärge lõigake võrgupistikut ära (nt kaabli paigaldamiseks läbi seina).
Kui võrgukaabel on kahjustatud, siis peab ohtude ärahoid-
miseks laskma selle välja vahetada tootja, tema teenindu-
stöökoja või samaväärse kvalifikatsiooniga isikute poolt.
Võrgukaabel ja pikenduskaabel ei tohi standardi DIN VDE 0620 kohaselt olla
väiksema ristlõikega kui kummivoolikümbrised lühitähisega H07RN-F.
Kaabli pikkuseks peab olema vähemalt 10 m.
Tüübisildil olevad andmed peavad olema kooskõlas vooluvõrgu andmetega.
Ühendage toode voolutoitest lahti, kui seda ei kasutata.
Kaitske pistikut ja ühenduskaablit kuumuse, õli ja teravate servade eest.
Ärge kandke pumpa võrgukaablist hoides ega tõmmake pistikut pistikupesast
välja kaablist hoides.
Täiendava turvaseadisena võib kasutada heakskiidetud turvalülitit.
v Küsige selle kohta nõu oma elektriku käest.
Kasutage pumba käitamiseks ainult maandusühendusega pikenduskaableid.
Kahjustatud pumpa ei tohi kasutada.
Kontrollige pumpa enne kasutamist, ega sellel ei esine mingeid kahjustusi
(eriti võrgukaablil ja pistikul).
v Kahjujuhtumi korral laske pumpa tingimata kontrollida GARDENA teenindus-
keskuses.
Isiklik ohutus
OHT! Lämbumise oht!
Väiksemaid osi on võimalik kergesti alla neelata. Plastikkoti tõttu esineb
lämbumise oht väikelastele. Hoidke väikelapsed montaaži ajal eemal.
OHT! Vigastuste oht kuuma vee tõttu!
Kui elektrooniline juhtsüsteem on defektne või kui pumba sisselaske
poolel veevarustus ei toimi, siis võib pumbas olemasolev vesi kuumeneda
ja väljavoolava kuuma vee tõttu vigastuste ohuks kujuneda.
v Ühendage pump põhitoitest lahti, laske vesi maha jahtuda (ca 10 kuni
15 minutit) ning ühendage sisselaske poolel veevarustus, enne kui te
pumba uuesti kasutusele võtate.
Ärge kasutage toodet siis, kui olete väsinud või uimastite, alkoholi või ravimite mõju
all. Hetkeline tähelepanematus käitamise ajal võib põhjustada raskeid vigastusi.
Pumba ühendamisel veevarustussüsteemiga peab kinni pidama riigipõhistest
sanitaareeskirjadest, et oleks takistatud joogivee nõuetele mittevastava vee
tagasitõmme.
Vett, mis jookseb läbi pumba, ei loeta enam joogiveeks.
Ärge kandke tootega töötades lahtisi juukseid ega salle või sarnaseid avaraid
riideesemeid.
Jälgige, et lapsed või kõrvalised isikud ei viibiks järelevalveta käeulatuse kauguses
pumbast ja pumbatavast keskkonnast.
Selleks, et vältida pumba kuivaks jooksmist, tuleb silmas pidada, et imivooliku
ots paikneks alati vee all.
v Täitke pump enne igat kasutamiskorda pumbatava vedelikuga (ca 2 kuni 3 l).
Pump peab seisma kindlal, tasasel aluspinnal ja olema üleujutuse eest kaitstud.
Pump ei tohi vette kukkuda.
Väga peen liiv võib jõuda läbi integreeritud filtri (sõelaavade suurus 0,45 mm)
ja kiirendada hüdrauliliste osade kulumist.
v Liiva sisaldava vee puhul tuleks täiendavalt kasutada GARDENA Pumba
eelfiltrit, art. nr. 1730 (sõelaavade suurus 0,1 mm).
Pumbatava vedeliku temperatuur peab jääma 2 °C ja 35 °C vahele.
Ladustamistemperatuur peab olema 2 °C ja 70 °C vahel.
2. INSTALLIMINE
OHT! Elektrilöögi oht!
Vigastuste oht elektrivoolu tõttu.
v Enne, kui hakkate toodet paigaldama, ühendage toode
võrgust lahti.
Paigalduskoht [ joonis I1 ]:
Jälgige piisava ventilatsiooni olemasolu õhutuspilude piir-
konnas Pump peab olema seinast minimaalsel vahekaugusel
5 cm. Õhutuspilude kaudu ei tohi mustust (nt liiva või mulda)
sisse tõmmata.
Seadke pump üles nii, et see ei saaks ära libiseda ning et väljalaske-
(1)
korgi alla saaks panna pumba või süsteemi tühjendamiseks piisavalt
suure kogumisanuma.
GAR_01757-20.960.10_2023-12-14.indd 107 GAR_01757-20.960.10_2023-12-14.indd 107
Seadke pump üles pumbatavast keskkonnast ohutule vahekaugusele
(vähemalt 2 m).
Võimaluse korral paigaldage pump kõrgemale kui pumbatava vee pealis-
pind. Kui see ei ole võimalik, siis paigaldage pumba ja imivooliku vahele
vaakumikindel sulgurseadis, et saaks näiteks integreeritud filtrit puhastada.
Kui süsteem paigaldatakse püsivalt, siis tuleb sisse- ja väljalaskepoolele
paigaldada sobivad sulgurseadised. See on tähtis näiteks pumbal tehta-
vate hooldus- ja puhastustööde puhul või selle väljalülitamiseks.
Ühendused:
TÄHELEPANU!
Imi- ja survepoolel olevad GARDENA ühendus adapterid
tohib kinni keerata vaid käte jõul. Enne imivooliku otsakeeramist
imisisendile kontrollige, kas tihendusrõngas on olemas ja kahjus-
tusteta. Metallist ühenduste kasutamise puhul võib ühenduse
keere asjatundmatu montaaži korral kahjustada saada. Seepärast
keerata ühendusdetailid otsa vaid ülima hoolikusega. Metallist
ühendusdetailide tihendamiseks kasutage ainult tihenduslinti.
Imipool:
Ärge kasutage imipoolel veevooliku pistiksüsteemi detaile! Kasutada tuleb
õhutihedat imivoolikut, nt:
– GARDENA Imemisgarnituur, art. nr. 1411 / 1418
– GARDENA Puurkaevu imivoolik, art. nr. 1729
– GARDENA Meetrikauba imivoolik koos
GARDENA Voolikuklambriga, art. nr. 7192 / 7191.
Pumbatavas aines väga väikeste mustuseosakeste esinedes soovitatakse
lisaks sisseehitatud filtrile kasutada GARDENA Pumba eelfiltrit,
art. nr. 1730 / 1731.
Taassissetõmbe aja lühendamiseks soovitame kasutada tagasivoolukla-
piga imivoolikut, mis takistab imivooliku iseeneslikku tühjenemist pärast
pumba kasutamise lõpetamist.
Tähtis püsiva paigalduse puhul:
Kasutage suuremate imikõrguste puhul väiksema läbimõõduga (3/4")
imivoolikut.
Survepool:
Survepoolel peab kasutama survekindlat voolikut, nt:
– GARDENA Aiavoolikut (3/4"), art. nr. 18113, koos
GARDENA Ühenduskomplektiga, art. nr. 1752.
Tähtis püsiva paigalduse puhul:
Kui toode paigaldatakse suletud ruumi püsivalt, siis tohib ühenduseks
tarbevee varustusega kasutada ainult painduvaid (nt armeeritud)
voolikuid ning mitte jäikasid torusid, et vähendada mürataset ja vältida
survelöökidest tingitud kahjustusi. Püsivaid torusid tohib paigaldada
ainult esimese 2 meetri peal tõusvatena. Keerme kahjustuste vältimiseks
pidage metallühenduste kasutamise puhul silmas, et montaaž oleks
ettevaatlik ja täpselt sobitatud.
Imivooliku ühendamine [ joonis I2 ]:
1. Keerake ühendusdetail (3) sissetõmbeotsiku
käte jõul kinni.
2. Lükake imivoolik (2) ühendusdetaili
GARDENA Voolikuklambri abil, art. nr. 7192 / 7191.
3. Üle 4 m ulatuvate imikõrguste puhul kinnitage imivoolik
(nt puitposti külge).
See vähendab pumba ja imivooliku koormust vee kaalu võrra.
Survevooliku ühendamine [ joonis I3 ]:
Survevooliku võib ühendada 33,3 mm keeret (G1) kasutades kas 120°
(5)
võrra pööratava ühendusega ja / või horisontaalse ühendusega
1. Keerake kraani ühendusdetail (7)
see käte jõul kinni.
2. Pistke survevoolik koos vooliku ühendusdetailiga
(7)
detaili otsa.
3. KÄSITSEMINE
OHT! Elektrilöögi oht!
Vigastuste oht elektrivoolu tõttu.
v Enne, kui hakkate pumpa täitma, ühendage toode võrgust lahti.
(4) otsa ja keerake see
(3) otsa ja kinnitage see nt
(8)
.
surveväljundi (5) / (8) otsa ja keerake
(6)
kraani ühendus-
