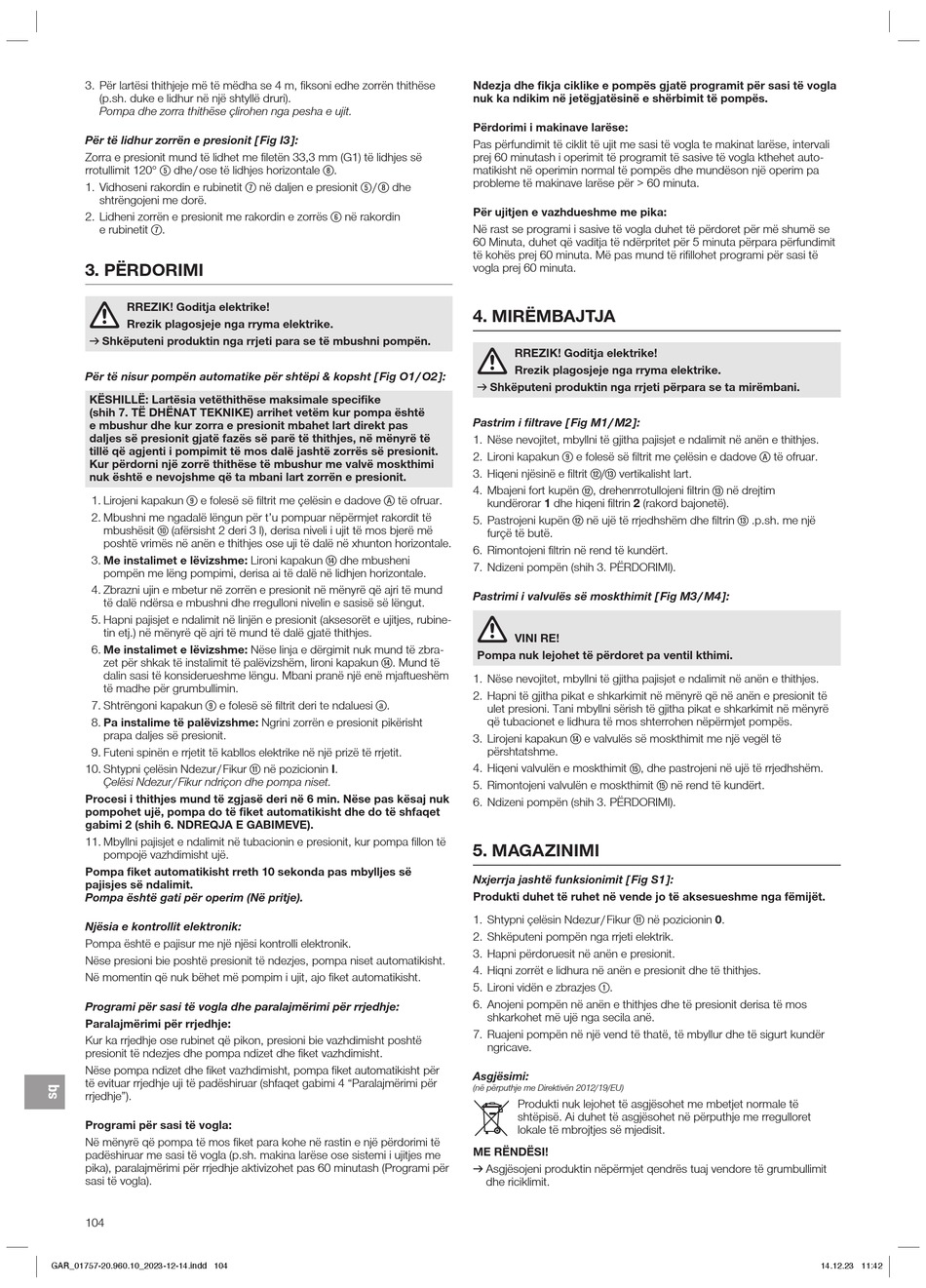

3. Për lartësi thithjeje më të mëdha se 4 m, fiksoni edhe zorrën thithëse
(p.sh. duke e lidhur në një shtyllë druri).
Pompa dhe zorra thithëse çlirohen nga pesha e ujit.
Për të lidhur zorrën e presionit [ Fig I3 ]:
Zorra e presionit mund të lidhet me filetën 33,3 mm (G1) të lidhjes së
(5)
rrotullimit 120° dhe / ose të lidhjes horizontale
1. Vidhoseni rakordin e rubinetit
shtrëngojeni me dorë.
2. Lidheni zorrën e presionit me rakordin e zorrës
e rubinetit (7) .
3. PËRDORIMI
RREZIK! Goditja elektrike!
Rrezik plagosjeje nga rryma elektrike.
v Shkëputeni produktin nga rrjeti para se të mbushni pompën.
Për të nisur pompën automatike për shtëpi & kopsht [ Fig O1 / O2 ]:
KËSHILLË: Lartësia vetëthithëse maksimale specifike
(shih 7. TË DHËNAT TEKNIKE) arrihet vetëm kur pompa është
e mbushur dhe kur zorra e presionit mbahet lart direkt pas
daljes së presionit gjatë fazës së parë të thithjes, në mënyrë të
tillë që agjenti i pompimit të mos dalë jashtë zorrës së presionit.
Kur përdorni një zorrë thithëse të mbushur me valvë moskthimi
nuk është e nevojshme që ta mbani lart zorrën e presionit.
(9)
1. Lirojeni kapakun e folesë së filtrit me çelësin e dadove
2. Mbushni me ngadalë lëngun për t'u pompuar nëpërmjet rakordit të
mbushësit (10) (afërsisht 2 deri 3 l), derisa niveli i ujit të mos bjerë më
poshtë vrimës në anën e thithjes ose uji të dalë në xhunton horizontale.
3. Me instalimet e lëvizshme: Lironi kapakun
pompën me lëng pompimi, derisa ai të dalë në lidhjen horizontale.
4. Zbrazni ujin e mbetur në zorrën e presionit në mënyrë që ajri të mund
të dalë ndërsa e mbushni dhe rregulloni nivelin e sasisë së lëngut.
5. Hapni pajisjet e ndalimit në linjën e presionit (aksesorët e ujitjes, rubine-
tin etj.) në mënyrë që ajri të mund të dalë gjatë thithjes.
6. Me instalimet e lëvizshme: Nëse linja e dërgimit nuk mund të zbra-
zet për shkak të instalimit të palëvizshëm, lironi kapakun
dalin sasi të konsiderueshme lëngu. Mbani pranë një enë mjaftueshëm
të madhe për grumbullimin.
(9)
7. Shtrëngoni kapakun e folesë së filtrit deri te ndaluesi
8. Pa instalime të palëvizshme: Ngrini zorrën e presionit pikërisht
prapa daljes së presionit.
9. Futeni spinën e rrjetit të kabllos elektrike në një prizë të rrjetit.
10. Shtypni çelësin Ndezur / Fikur
Çelësi Ndezur / Fikur ndriçon dhe pompa niset.
Procesi i thithjes mund të zgjasë deri në 6 min. Nëse pas kësaj nuk
pompohet ujë, pompa do të fiket automatikisht dhe do të shfaqet
gabimi 2 (shih 6. NDREQJA E GABIMEVE).
11. Mbyllni pajisjet e ndalimit në tubacionin e presionit, kur pompa fillon të
pompojë vazhdimisht ujë.
Pompa fiket automatikisht rreth 10 sekonda pas mbylljes së
pajisjes së ndalimit.
Pompa është gati për operim (Në pritje).
Njësia e kontrollit elektronik:
Pompa është e pajisur me një njësi kontrolli elektronik.
Nëse presioni bie poshtë presionit të ndezjes, pompa niset automatikisht.
Në momentin që nuk bëhet më pompim i ujit, ajo fiket automatikisht.
Programi për sasi të vogla dhe paralajmërimi për rrjedhje:
Paralajmërimi për rrjedhje:
Kur ka rrjedhje ose rubinet që pikon, presioni bie vazhdimisht poshtë
presionit të ndezjes dhe pompa ndizet dhe fiket vazhdimisht.
Nëse pompa ndizet dhe fiket vazhdimisht, pompa fiket automatikisht për
të evituar rrjedhje uji të padëshiruar (shfaqet gabimi 4 "Paralajmërimi për
rrjedhje").
Programi për sasi të vogla:
Në mënyrë që pompa të mos fiket para kohe në rastin e një përdorimi të
padëshiruar me sasi të vogla (p.sh. makina larëse ose sistemi i ujitjes me
pika), paralajmërimi për rrjedhje aktivizohet pas 60 minutash (Programi për
sasi të vogla).
104
GAR_01757-20.960.10_2023-12-14.indd 104 GAR_01757-20.960.10_2023-12-14.indd 104
(8)
.
(7) në daljen e presionit (5) / (8) dhe
(6)
në rakordin
(A)
të ofruar.
(14)
dhe mbusheni
(14) . Mund të
(a)
.
(11) në pozicionin I.
Ndezja dhe fikja ciklike e pompës gjatë programit për sasi të vogla
nuk ka ndikim në jetëgjatësinë e shërbimit të pompës.
Përdorimi i makinave larëse:
Pas përfundimit të ciklit të ujit me sasi të vogla te makinat larëse, intervali
prej 60 minutash i operimit të programit të sasive të vogla kthehet auto-
matikisht në operimin normal të pompës dhe mundëson një operim pa
probleme të makinave larëse për > 60 minuta.
Për ujitjen e vazhdueshme me pika:
Në rast se programi i sasive të vogla duhet të përdoret për më shumë se
60 Minuta, duhet që vaditja të ndërpritet për 5 minuta përpara përfundimit
të kohës prej 60 minuta. Më pas mund të rifillohet programi për sasi të
vogla prej 60 minuta.
4. MIRËMBAJTJA
RREZIK! Goditja elektrike!
Rrezik plagosjeje nga rryma elektrike.
v Shkëputeni produktin nga rrjeti përpara se ta mirëmbani.
Pastrim i filtrave [ Fig M1 / M2 ]:
1. Nëse nevojitet, mbyllni të gjitha pajisjet e ndalimit në anën e thithjes.
(9)
2. Lironi kapakun e folesë së filtrit me çelësin e dadove
3. Hiqeni njësinë e filtrit (12) / (13) vertikalisht lart.
4. Mbajeni fort kupën (12) , drehenrrotullojeni filtrin
kundërorar 1 dhe hiqeni filtrin 2 (rakord bajonetë).
5. Pastrojeni kupën (12) në ujë të rrjedhshëm dhe filtrin
furçë të butë.
6. Rimontojeni filtrin në rend të kundërt.
7. Ndizeni pompën (shih 3. PËRDORIMI).
Pastrimi i valvulës së moskthimit [ Fig M3 / M4 ]:
VINI RE!
Pompa nuk lejohet të përdoret pa ventil kthimi.
1. Nëse nevojitet, mbyllni të gjitha pajisjet e ndalimit në anën e thithjes.
2. Hapni të gjitha pikat e shkarkimit në mënyrë që në anën e presionit të
ulet presioni. Tani mbyllni sërish të gjitha pikat e shkarkimit në mënyrë
që tubacionet e lidhura të mos shterrohen nëpërmjet pompës.
(14)
3. Lirojeni kapakun e valvulës së moskthimit me një vegël të
përshtatshme.
4. Hiqeni valvulën e moskthimit (15) , dhe pastrojeni në ujë të rrjedhshëm.
5. Rimontojeni valvulën e moskthimit
6. Ndizeni pompën (shih 3. PËRDORIMI).
5. MAGAZINIMI
Nxjerrja jashtë funksionimit [ Fig S1 ]:
Produkti duhet të ruhet në vende jo të aksesueshme nga fëmijët.
(11) në pozicionin 0.
1. Shtypni çelësin Ndezur / Fikur
2. Shkëputeni pompën nga rrjeti elektrik.
3. Hapni përdoruesit në anën e presionit.
4. Hiqni zorrët e lidhura në anën e presionit dhe të thithjes.
5. Lironi vidën e zbrazjes (1) .
6. Anojeni pompën në anën e thithjes dhe të presionit derisa të mos
shkarkohet më ujë nga secila anë.
7. Ruajeni pompën në një vend të thatë, të mbyllur dhe të sigurt kundër
ngricave.
Asgjësimi:
(në përputhje me Direktivën 2012/19/EU)
Produkti nuk lejohet të asgjësohet me mbetjet normale të
shtëpisë. Ai duhet të asgjësohet në përputhje me rregulloret
lokale të mbrojtjes së mjedisit.
ME RËNDËSI!
v Asgjësojeni produktin nëpërmjet qendrës tuaj vendore të grumbullimit
dhe riciklimit.
(A)
të ofruar.
(13) në drejtim
(13) .p.sh. me një
(15)
në rend të kundërt.
