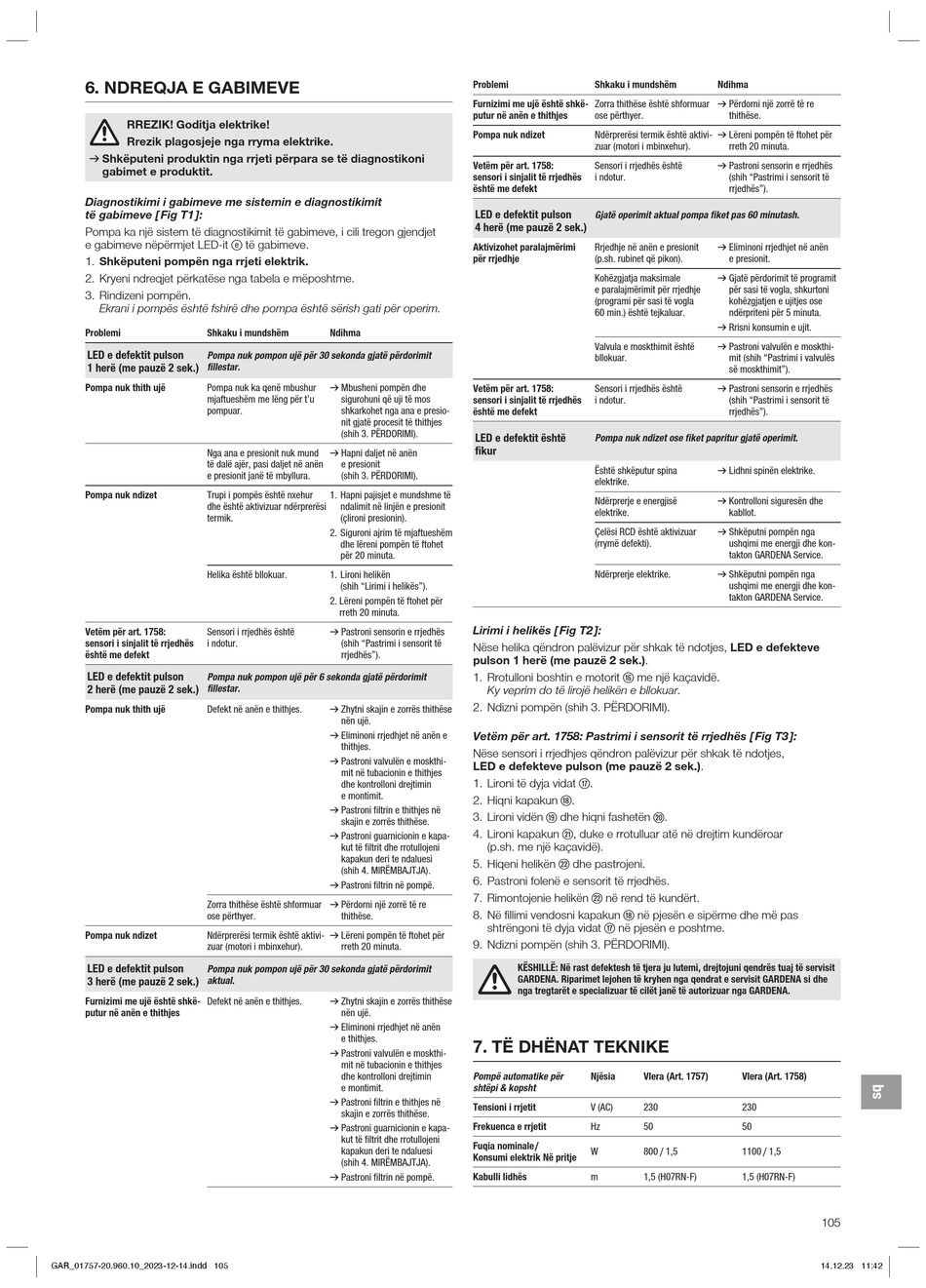

6. NDREQJA E GABIMEVE
RREZIK! Goditja elektrike!
Rrezik plagosjeje nga rryma elektrike.
v Shkëputeni produktin nga rrjeti përpara se të diagnostikoni
gabimet e produktit.
Diagnostikimi i gabimeve me sistemin e diagnostikimit
të gabimeve [ Fig T1 ]:
Pompa ka një sistem të diagnostikimit të gabimeve, i cili tregon gjendjet
e gabimeve nëpërmjet LED-it
1. Shkëputeni pompën nga rrjeti elektrik.
2. Kryeni ndreqjet përkatëse nga tabela e mëposhtme.
3. Rindizeni pompën.
Ekrani i pompës është fshirë dhe pompa është sërish gati për operim.
Problemi Shkaku i mundshëm
LED e defektit pulson
Pompa nuk pompon ujë për 30 sekonda gjatë përdorimit
fillestar.
1 herë (me pauzë 2 sek.)
Pompa nuk thith ujë Pompa nuk ka qenë mbushur
mjaftueshëm me lëng për t'u
pompuar.
Nga ana e presionit nuk mund
të dalë ajër, pasi daljet në anën
e presionit janë të mbyllura.
Pompa nuk ndizet
Trupi i pompës është nxehur
dhe është aktivizuar ndërprerësi
termik.
Helika është bllokuar.
Vetëm për art. 1758:
Sensori i rrjedhës është
sensori i sinjalit të rrjedhës i ndotur.
është me defekt
LED e defektit pulson
Pompa nuk pompon ujë për 6 sekonda gjatë përdorimit
fillestar.
2 herë (me pauzë 2 sek.)
Pompa nuk thith ujë Defekt në anën e thithjes.
Zorra thithëse është shformuar
ose përthyer.
Pompa nuk ndizet Ndërprerësi termik është aktivi­
zuar (motori i mbinxehur).
LED e defektit pulson
Pompa nuk pompon ujë për 30 sekonda gjatë përdorimit
3 herë (me pauzë 2 sek.) aktual.
Furnizimi me ujë është shkë-
Defekt në anën e thithjes.
putur në anën e thithjes
GAR_01757-20.960.10_2023-12-14.indd 105 GAR_01757-20.960.10_2023-12-14.indd 105
(e) të gabimeve.
Ndihma
v Mbusheni pompën dhe
sigurohuni që uji të mos
shkarkohet nga ana e presio­
nit gjatë procesit të thithjes
(shih 3. PËRDORIMI).
v Hapni daljet në anën
e presionit
(shih 3. PËRDORIMI).
1. Hapni pajisjet e mundshme të
ndalimit në linjën e presionit
(çlironi presionin).
2. Siguroni ajrim të mjaftueshëm
dhe lëreni pompën të ftohet
për 20 minuta.
1. Lironi helikën
(shih "Lirimi i helikës").
2. Lëreni pompën të ftohet për
rreth 20 minuta.
v Pastroni sensorin e rrjedhës
(shih "Pastrimi i sensorit të
rrjedhës").
v Zhytni skajin e zorrës thithëse
nën ujë.
v Eliminoni rrjedhjet në anën e
thithjes.
v Pastroni valvulën e moskthi­
mit në tubacionin e thithjes
dhe kontrolloni drejtimin
e montimit.
v Pastroni filtrin e thithjes në
skajin e zorrës thithëse.
v Pastroni guarnicionin e kapa­
kut të filtrit dhe rrotullojeni
kapakun deri te ndaluesi
(shih 4. MIRËMBAJTJA).
v Pastroni filtrin në pompë.
v Përdorni një zorrë të re
thithëse.
v Lëreni pompën të ftohet për
rreth 20 minuta.
v Zhytni skajin e zorrës thithëse
nën ujë.
v Eliminoni rrjedhjet në anën
e thithjes.
v Pastroni valvulën e moskthi­
mit në tubacionin e thithjes
dhe kontrolloni drejtimin
e montimit.
v Pastroni filtrin e thithjes në
skajin e zorrës thithëse.
v Pastroni guarnicionin e kapa­
kut të filtrit dhe rrotullojeni
kapakun deri te ndaluesi
(shih 4. MIRËMBAJTJA).
v Pastroni filtrin në pompë.
Problemi Shkaku i mundshëm
Furnizimi me ujë është shkë- Zorra thithëse është shformuar
putur në anën e thithjes ose përthyer.
Pompa nuk ndizet Ndërprerësi termik është aktivi­
zuar (motori i mbinxehur).
Vetëm për art. 1758:
Sensori i rrjedhës është
sensori i sinjalit të rrjedhës i ndotur.
është me defekt
LED e defektit pulson
Gjatë operimit aktual pompa fiket pas 60 minutash.
4 herë (me pauzë 2 sek.)
Aktivizohet paralajmërimi Rrjedhje në anën e presionit
për rrjedhje (p.sh. rubinet që pikon).
Kohëzgjatja maksimale
e paralajmërimit për rrjedhje
(programi për sasi të vogla
60 min.) është tejkaluar.
Valvula e moskthimit është
bllokuar.
Vetëm për art. 1758: Sensori i rrjedhës është
sensori i sinjalit të rrjedhës i ndotur.
është me defekt
LED e defektit është
Pompa nuk ndizet ose fiket papritur gjatë operimit.
fikur
Është shkëputur spina
elektrike.
Ndërprerje e energjisë
elektrike.
Çelësi RCD është aktivizuar
(rrymë defekti).
Ndërprerje elektrike.
Lirimi i helikës [ Fig T2 ]:
Nëse helika qëndron palëvizur për shkak të ndotjes, LED e defekteve
pulson 1 herë (me pauzë 2 sek.).
1. Rrotulloni boshtin e motorit (16) me një kaçavidë.
Ky veprim do të lirojë helikën e bllokuar.
2. Ndizni pompën (shih 3. PËRDORIMI).
Vetëm për art. 1758: Pastrimi i sensorit të rrjedhës [ Fig T3 ]:
Nëse sensori i rrjedhjes qëndron palëvizur për shkak të ndotjes,
LED e defekteve pulson (me pauzë 2 sek.).
(17)
1. Lironi të dyja vidat .
2. Hiqni kapakun (18) .
3. Lironi vidën (19) dhe hiqni fashetën
(21)
4. Lironi kapakun , duke e rrotulluar atë në drejtim kundëroar
(p.sh. me një kaçavidë).
5. Hiqeni helikën (22) dhe pastrojeni.
6. Pastroni folenë e sensorit të rrjedhës.
7. Rimontojenie helikën (22) në rend të kundërt.
(18)
8. Në fillimi vendosni kapakun në pjesën e sipërme dhe më pas
(17)
shtrëngoni të dyja vidat në pjesën e poshtme.
9. Ndizni pompën (shih 3. PËRDORIMI).
KËSHILLË: Në rast defektesh të tjera ju lutemi, drejtojuni qendrës tuaj të servisit
GARDENA. Riparimet lejohen të kryhen nga qendrat e servisit GARDENA si dhe
nga tregtarët e specializuar të cilët janë të autorizuar nga GARDENA.
7. TË DHËNAT TEKNIKE
Pompë automatike për Njësia Vlera (Art. 1757)
shtëpi & kopsht
Tensioni i rrjetit V (AC) 230
Frekuenca e rrjetit Hz 50
Fuqia nominale /
W 800 / 1,5
Konsumi elektrik Në pritje
Kabulli lidhës
m 1,5 (H07RN­F)
Ndihma
v Përdorni një zorrë të re
thithëse.
v Lëreni pompën të ftohet për
rreth 20 minuta.
v Pastroni sensorin e rrjedhës
(shih "Pastrimi i sensorit të
rrjedhës").
v Eliminoni rrjedhjet në anën
e presionit.
v Gjatë përdorimit të programit
për sasi të vogla, shkurtoni
kohëzgjatjen e ujitjes ose
ndërpriteni për 5 minuta.
v Rrisni konsumin e ujit.
v Pastroni valvulën e moskthi­
mit (shih "Pastrimi i valvulës
së moskthimit").
v Pastroni sensorin e rrjedhës
(shih "Pastrimi i sensorit të
rrjedhës").
v Lidhni spinën elektrike.
v Kontrolloni siguresën dhe
kabllot.
v Shkëputni pompën nga
ushqimi me energji dhe kon­
takton GARDENA Service.
v Shkëputni pompën nga
ushqimi me energji dhe kon­
takton GARDENA Service.
(20) .
Vlera (Art. 1758)
230
50
1100 / 1,5
1,5 (H07RN­F)
