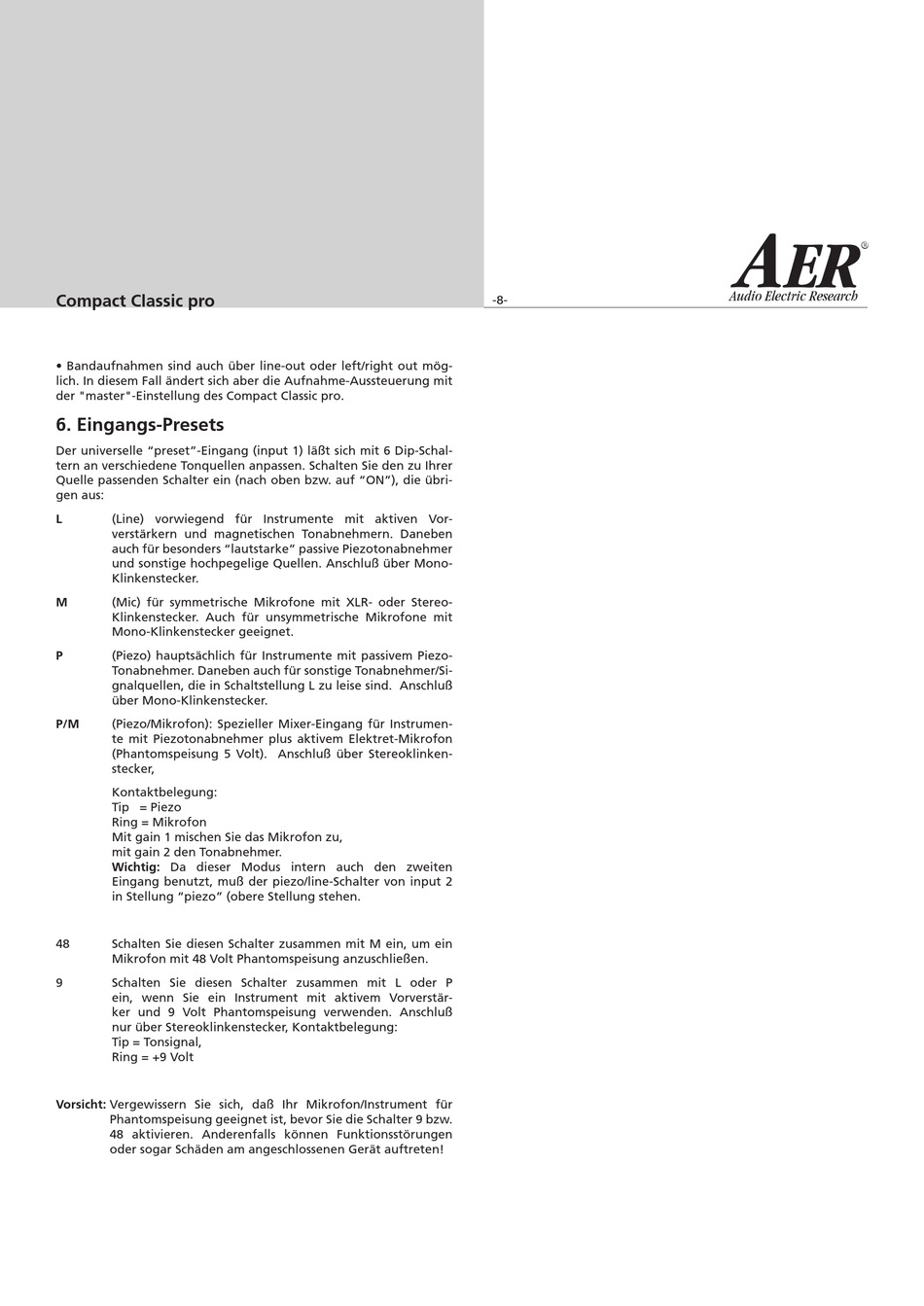

AER Compact Classic pro Bedienungsanleitung Seite 8

Compact Classic pro
• Bandaufnahmen sind auch über line-out oder left/right out mög-
lich. In diesem Fall ändert sich aber die Aufnahme-Aussteuerung mit
der "master"-Einstellung des Compact Classic pro.
6. Eingangs-Presets
Der universelle "preset"-Eingang (input 1) läßt sich mit 6 Dip-Schal-
tern an verschiedene Tonquellen anpassen. Schalten Sie den zu Ihrer
Quelle passenden Schalter ein (nach oben bzw. auf "ON"), die übri-
gen aus:
L (Line) vorwiegend für Instrumente mit aktiven Vor-
verstärkern und magnetischen Tonabnehmern. Daneben
auch für besonders "lautstarke" passive Piezotonabnehmer
und sonstige hochpegelige Quellen. Anschluß über Mono-
Klinkenstecker.
M (Mic) für symmetrische Mikrofone mit XLR- oder Stereo-
Klinkenstecker. Auch für unsymmetrische Mikrofone mit
Mono-Klinkenstecker geeignet.
P (Piezo) hauptsächlich für Instrumente mit passivem Piezo-
Tonabnehmer. Daneben auch für sonstige Tonabnehmer/Si-
gnalquellen, die in Schaltstellung L zu leise sind. Anschluß
über Mono-Klinkenstecker.
P/M (Piezo/Mikrofon): Spezieller Mixer-Eingang für Instrumen-
te mit Piezotonabnehmer plus aktivem Elektret-Mikrofon
(Phantomspeisung 5 Volt). Anschluß über Stereoklinken-
stecker,
Kontaktbelegung:
Tip = Piezo
Ring = Mikrofon
Mit gain 1 mischen Sie das Mikrofon zu,
mit gain 2 den Tonabnehmer.
Wichtig: Da dieser Modus intern auch den zweiten
Eingang benutzt, muß der piezo/line-Schalter von input 2
in Stellung "piezo" (obere Stellung stehen.
48 Schalten Sie diesen Schalter zusammen mit M ein, um ein
Mikrofon mit 48 Volt Phantomspeisung anzuschließen.
9 Schalten Sie diesen Schalter zusammen mit L oder P
ein, wenn Sie ein Instrument mit aktivem Vorverstär-
ker und 9 Volt Phantomspeisung verwenden. Anschluß
nur über Stereoklinkenstecker, Kontaktbelegung:
Tip = Tonsignal,
Ring = +9 Volt
Vorsicht: Vergewissern Sie sich, daß Ihr Mikrofon/Instrument für
Phantomspeisung geeignet ist, bevor Sie die Schalter 9 bzw.
48 aktivieren. Anderenfalls können Funktionsstörungen
oder sogar Schäden am angeschlossenen Gerät auftreten!
