Compact Classic pro

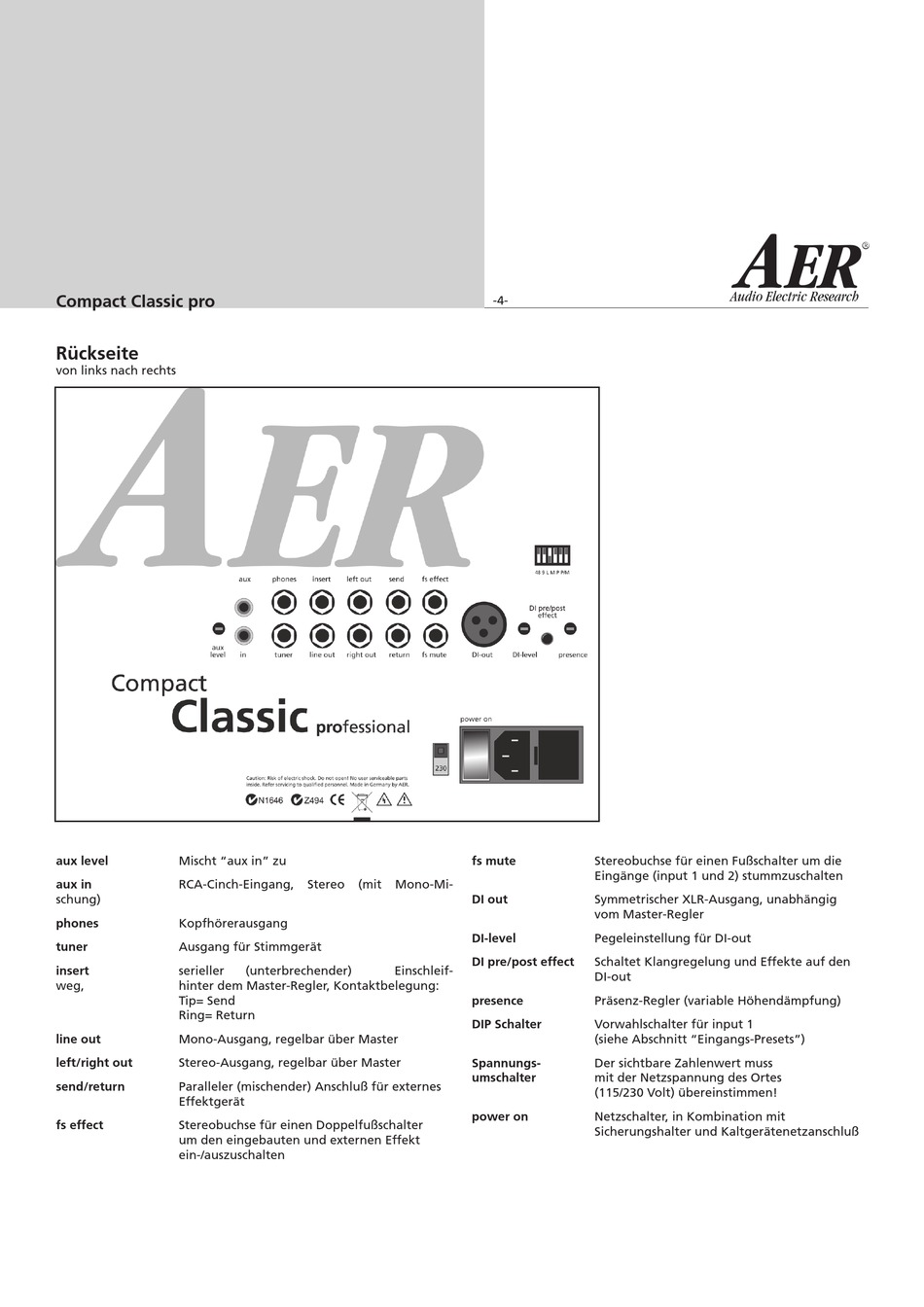

Rückseite
von links nach rechts
aux level Mischt "aux in" zu
aux in RCA-Cinch-Eingang,
schung)
phones Kopfhörerausgang
tuner Ausgang für Stimmgerät
insert serieller
weg, hinter dem Master-Regler, Kontaktbelegung:
Tip= Send
Ring= Return
line out Mono-Ausgang, regelbar über Master
left/right out Stereo-Ausgang, regelbar über Master
send/return Paralleler (mischender) Anschluß für externes
Effektgerät
fs effect Stereobuchse für einen Doppelfußschalter
um den eingebauten und externen Effekt
ein-/auszuschalten
Stereo (mit Mono-Mi-
(unterbrechender) Einschleif-
-4-
fs mute Stereobuchse für einen Fußschalter um die
Eingänge (input 1 und 2) stummzuschalten
DI out Symmetrischer XLR-Ausgang, unabhängig
vom Master-Regler
DI-level Pegeleinstellung für DI-out
DI pre/post effect Schaltet Klangregelung und Effekte auf den
DI-out
presence Präsenz-Regler (variable Höhendämpfung)
DIP Schalter Vorwahlschalter für input 1
(siehe Abschnitt "Eingangs-Presets")
Spannungs- Der sichtbare Zahlenwert muss
umschalter mit der Netzspannung des Ortes
(115/230 Volt) übereinstimmen!
power on Netzschalter, in Kombination mit
Sicherungshalter und Kaltgerätenetzanschluß
