Compact Classic pro

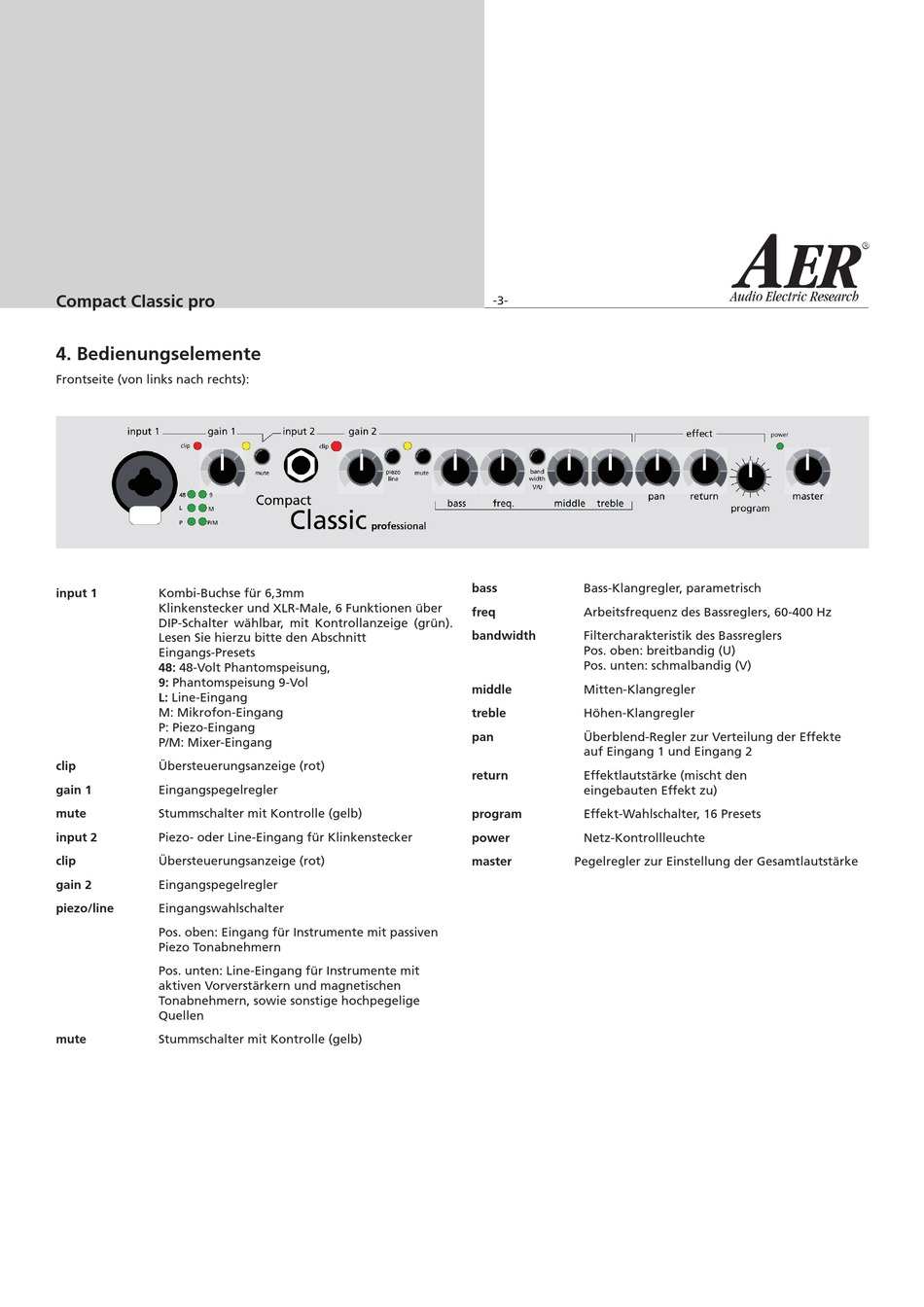

4. Bedienungselemente
Frontseite (von links nach rechts):
input 1 Kombi-Buchse für 6,3mm
Klinkenstecker und XLR-Male, 6 Funktionen über
DIP-Schalter wählbar, mit Kontrollanzeige (grün).
Lesen Sie hierzu bitte den Abschnitt
Eingangs-Presets
48: 48-Volt Phantomspeisung,
9: Phantomspeisung 9-Vol
L: Line-Eingang
M: Mikrofon-Eingang
P: Piezo-Eingang
P/M: Mixer-Eingang
clip Übersteuerungsanzeige (rot)
gain 1 Eingangspegelregler
mute Stummschalter mit Kontrolle (gelb)
input 2 Piezo- oder Line-Eingang für Klinkenstecker
clip Übersteuerungsanzeige (rot)
gain 2 Eingangspegelregler
piezo/line Eingangswahlschalter
Pos. oben: Eingang für Instrumente mit passiven
Piezo Tonabnehmern
Pos. unten: Line-Eingang für Instrumente mit
aktiven Vorverstärkern und magnetischen
Tonabnehmern, sowie sonstige hochpegelige
Quellen
mute Stummschalter mit Kontrolle (gelb)
-3-
bass Bass-Klangregler, parametrisch
freq Arbeitsfrequenz des Bassreglers, 60-400 Hz
bandwidth Filtercharakteristik des Bassreglers
Pos. oben: breitbandig (U)
Pos. unten: schmalbandig (V)
middle Mitten-Klangregler
treble Höhen-Klangregler
pan Überblend-Regler zur Verteilung der Effekte
auf Eingang 1 und Eingang 2
return Effektlautstärke (mischt den
eingebauten Effekt zu)
program Effekt-Wahlschalter, 16 Presets
power Netz-Kontrollleuchte
master Pegelregler zur Einstellung der Gesamtlautstärke
