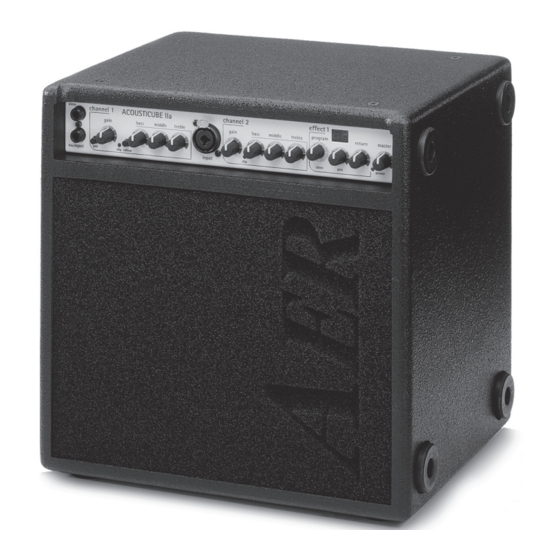

AcoustiCube IIa
Bedienungsanleitung
Inhaltsübersicht:
1. Einleitung
5. Technische Daten
1. Einleitung
Willkommen bei AER. Wir freuen uns, daß Ihre Wahl auf
den ACOUSTICUBE gefallen ist.
Vielen Dank. Sie haben sich für einen Verstärker der Spit-
zenklasse entschieden , der akustische Instrumente nahe-
zu authentisch und in beeindruckender Klarheit und
Durchsichtigkeit reproduziert. Seine Natürlichkeit, seine
Vielseitigkeit, seine Ausstattung und seine Größe machen
ihn unvergleichbar. Neben all seinen Möglichkeiten ist
seine Bedienung dennoch denkbar einfach: verkabeln,
pegeln, spielen - "plug and play".
Die dynamik-kontrollierte 120 Watt rms an 8 Ohm starke
Leistungsendstufe und das co-axiale Zweiweg-Lautspre-
chersystem mit integriertem Crossover sind die Basis für
die hervorragenden Audioeigenschaften und tragen dazu
bei, daß wir die verzerrungsfreie Wiedergabe des natürli-
chen Tons auch bei hoher Lautstärke und entsprechender
Dynamik ohne klangliche Einbußen sicherstellen können.
Wir garantieren Ihnen die Verwendung hochwertiger Kom-
ponenten, ausgeklügelte Schaltungstechnik, konzeptio-
nelle Gradlinigkeit, hohe Verarbeitungsqualität, Liebe zum
Detail und vor allemunser Engagement, das Beste möglich
zu machen, damit der ACOUSTICUBE das bleibt, was er ist
- etwas ganz Besonderes.
Alles weitere liegt bei Ihnen - wir wünschen Ihnen viel
Spaß dabei!
