8 Schnittstellen
8.2 Ethernet-Schnittstelle
8.2 Ethernet-Schnittstelle
Netzwerkverbindung
Punkt-zu-Punkt-
Verbindung
44
Für die Ethernet-Verbindung des x-touchPANEL mit einem PC/Laptop benötigen Sie ein
Netzwerkkabel. In einem Netzwerk muss jedem x-touchPANEL eine individuelle IP-Adresse
zugewiesen werden. Wenn Sie mehrere x-touchPANEL z. B. in ein bestehendes Firmennetz
einbinden möchten, erfragen Sie die IP-Adressen bei Ihrem IT-Spezialisten.
Bei Netzwerken mit Firewall, Switch usw. kontaktieren Sie bitte ebenfalls Ihren IT-Spezialisten.

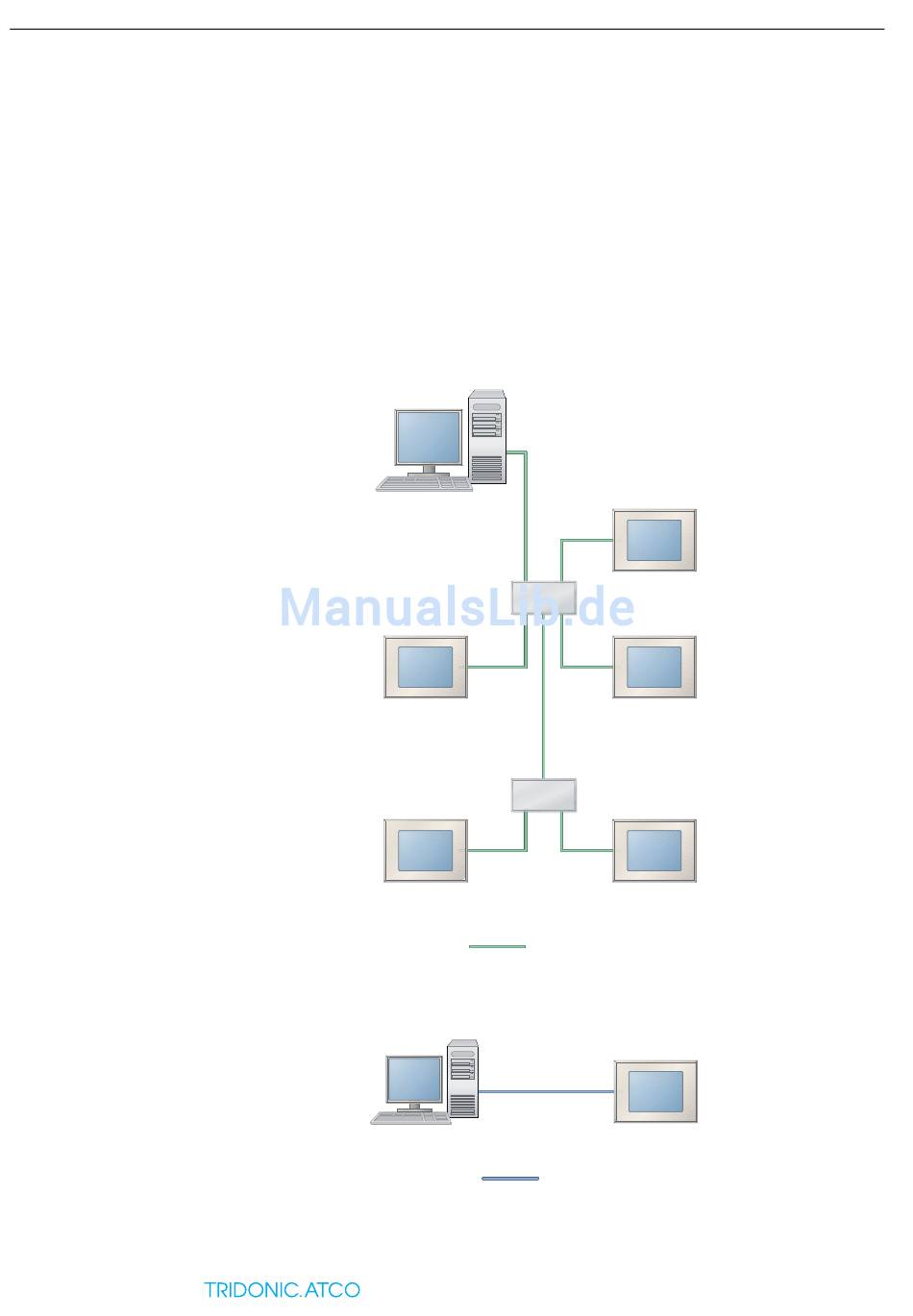

Die folgende Abbildung zeigt ein Beispiel für die Einbindung mehrerer x-touchPANEL in ein
Netzwerk.
IP Address:
192.168.123.15
Subnet Mask: 255.255.255.0
Gateway:
192.168.123.1
IP Address:
192.168.123.14
Subnet Mask: 255.255.255.0
Gateway:
192.168.123.1
Für eine Punkt-zu-Punkt-Verbindung muss ein gekreuztes Netzwerkkabel verwendet werden.
IP Address:
192.168.123.10
Subnet Mask: 255.255.255.0
Gateway:
192.168.123.1
IP Address:
Subnet Mask: 255.255.255.0
Gateway:
SWITCH
x-touch PANEL
SWITCH
x-touch PANEL
Ethernet CAT 5 cable (max. 100 m)
Crossover CAT 5 cable (max. 100 m)
x-touchBOX/PANEL
192.168.123.10
192.168.123.1
IP Address:
Subnet Mask: 255.255.255.0
Gateway:
x-touch PANEL
IP Address:
Subnet Mask: 255.255.255.0
Gateway:
x-touch PANEL
IP Address:
Subnet Mask: 255.255.255.0
Gateway:
x-touch PANEL
IP Address:
Subnet Mask: 255.255.255.0
Gateway:
x-touch PANEL
Version 3.0
192.168.123.11
192.168.123.1
192.168.123.12
192.168.123.1
192.168.123.13
192.168.123.1
192.168.123.11
192.168.123.1
