x-touchBOX/PANEL
Version 3.0
5.1.1 Betriebsgeräte adressieren und gruppieren
Bei x-touchBOX stehen 64 Geräteadressen zur Verfügung, bei x-touchPANEL werden für die
DALI-Linie 1 die Adressen 1-64 und für die DALI-Linie 2 die Adressen 65-128 vergeben.
Tipp
Die Betriebsgeräte gruppieren Sie per Drag & Drop, d. h., Sie berühren die Geräteadresse und
ziehen das Symbol auf dem Touchscreen in das Gruppenfeld.
Beim Berühren der Geräteadresse reagiert das entsprechende Betriebsgerät.
Tipp
TridonicAtco empfiehlt Somfy-Betriebsgeräte getrennt von anderen Betriebsgeräten in separaten
Gruppen zu speichern.
– Hauptmenü ist aufgerufen.
1. Auf die Schaltfläche Adressierung/Gruppenzuteilung tippen.
= Das Dialogfenster Adressierungsmethode erscheint.
2. Das Kontrollkästchen Systemerweiterung oder Neuinitialisierung aktivieren.
3. Auf die Schaltfläche Weiter > tippen.
= Die Software ›x-touch‹ sucht nach angeschlossenen Betriebsgeräten und zeigt die Anzahl
der gefundenen Betriebsgeräte an.
4. Wenn die Meldung Suche beendet erscheint, auf die Schaltfläche Fertigstellen tippen.
= Jedes Gerät wird adressiert.

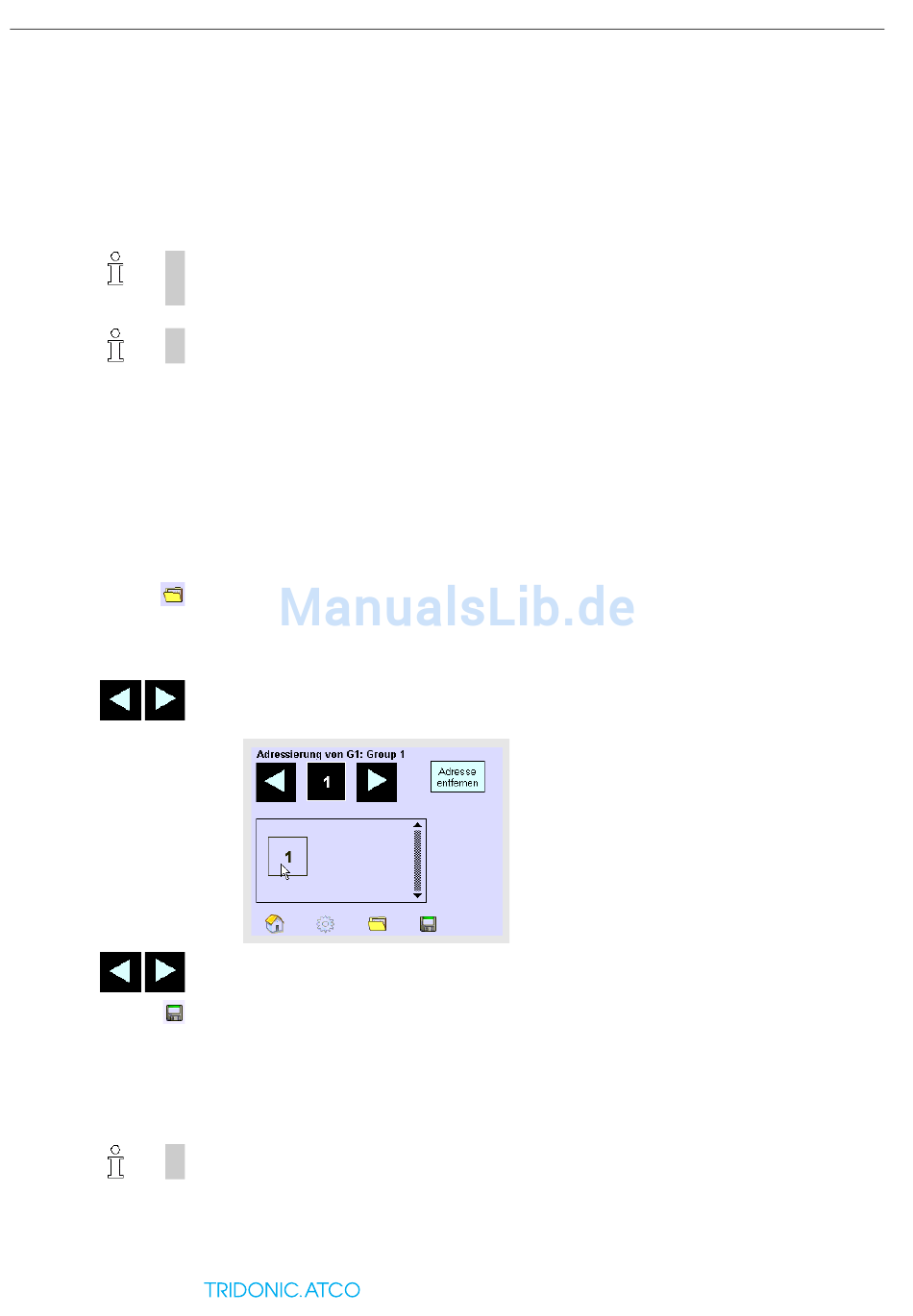

Die Seite Adressierung von G ... erscheint.
5. Auf die Schaltfläche Ordner tippen, um die Gruppe zu wählen, in der Betriebsgeräte
gespeichert werden sollen.
= Das Dialogfenster Gruppe wählen erscheint.
6. Mit den Pfeilen die Gruppe wählen und mit OK bestätigen.
= Die Gruppe wird angezeigt.
7. Mit den Pfeilen die Adresse des Betriebsgeräts wählen.
8. Adresse des Betriebsgeräts (1) per Drag & Drop in das Gruppenfeld ziehen.
= Die Geräteadresse wird im Gruppenfeld der aktuell gewählten Gruppe angezeigt.
9. Mit den Pfeilen weitere Adressen wählen und in das gleiche Gruppenfeld ziehen.
10.Auf die Schaltfläche Speichern tippen.
= Das Dialogfenster Speichern als Gruppe erscheint.
11.Bei Bedarf die Gruppe, in der die Betriebsgeräte gespeichert werden sollen, ändern und mit
OK bestätigen.
= Die Gruppe wird gespeichert.
12.Schritte 5-11 wiederholen, bis jedes Betriebsgerät einer Gruppe zugeteilt ist.
Tipp
Gespeichert wird die Gruppenzuteilung erst, wenn Sie auf die Schaltfläche Speichern tippen und
im Dialogfenster mit OK bestätigen.
5 Applikation Basic
5.1 Adressierung und Gruppenzuteilung
21
