6.2.1 RGBW-Betriebsgeräte adressieren und Zonen zuordnen
Da für eine Farbmischung die drei Gruppen Rot, Grün und Blau notwendig sind und nur auf die
Gruppe Weiß verzichtet werden kann, können Sie ausschließlich die Gruppen Weiß (max.
4 Gruppen) einzeln steuern. Beispielsweise verwenden Sie für die Grundbeleuchtung jeweils die
Gruppe Weiß der vier Zonen.
Die Gruppen Weiß können Sie analog zur Applikation Basic dimmen, maskieren oder ausschalten
und in Szenen speichern. Bei entsprechender Konfiguration können Sie die Gruppen im Menü
Home einzeln schalten und dimmen (siehe "Layout für Menü Home erstellen", Seite 36).
Erläuterungen zur Vorgehensweise und zu den Adressierungsmethoden Systemerweiterung und
Neuinitialisierung finden Sie im Kapitel "Adressierung und Gruppenzuteilung", Seite 19.
– Hauptmenü ist sichtbar.
1. Auf die Schaltfläche Adressierung/Gruppenzuteilung tippen.
= Das Dialogfenster Adressierungsmethode erscheint.
2. Das Kontrollkästchen Systemerweiterung oder Neuinitialisierung aktivieren.
3. Auf die Schaltfläche Weiter > tippen.
= Die Software ›x-touch‹ zeigt die Anzahl der gefundenen Betriebsgeräte an.
4. Wenn die Meldung Suche beendet erscheint, auf die Schaltfläche Fertigstellen tippen.
= Jedes Betriebsgerät wird adressiert.

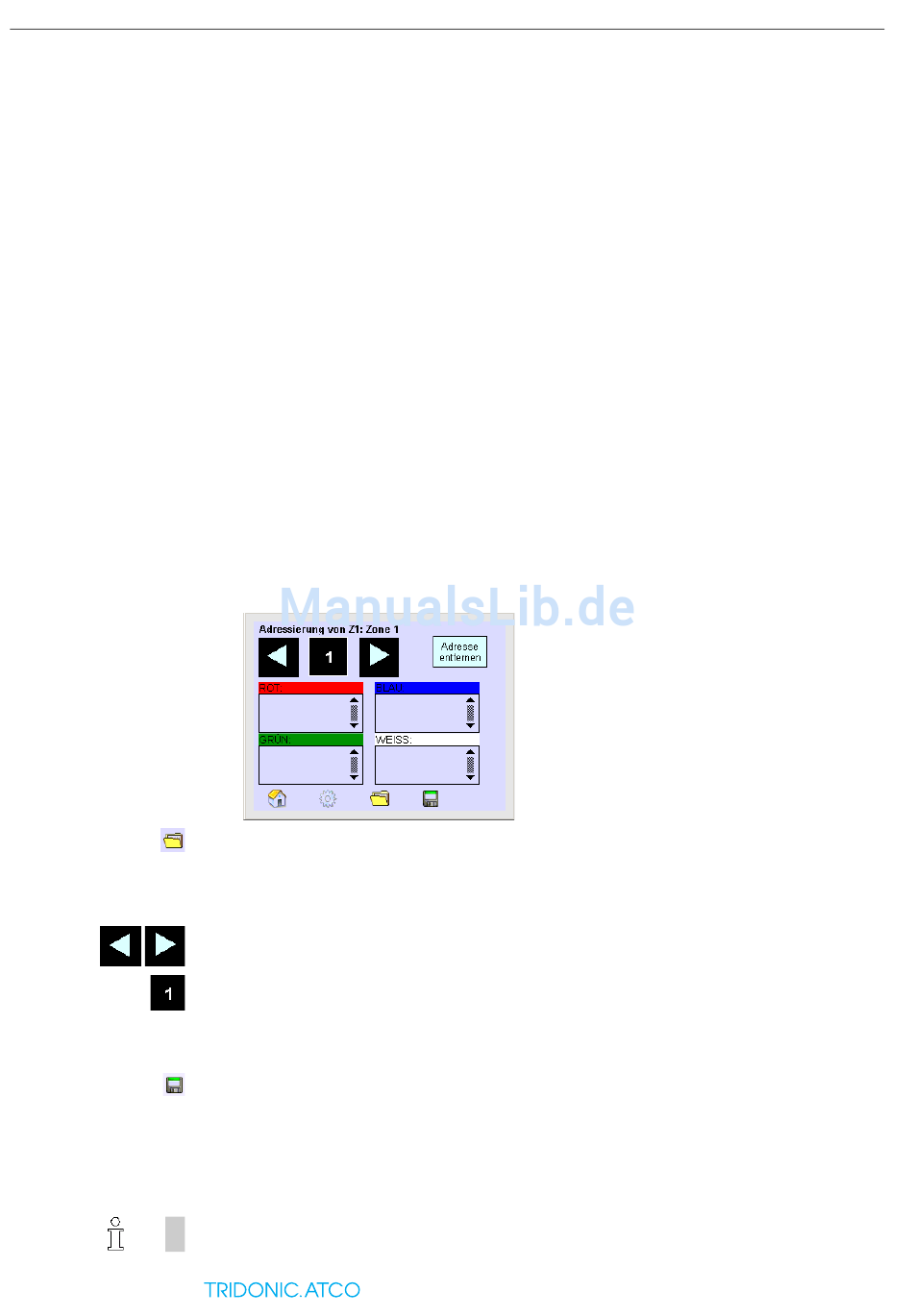

Die Seite Adressierung von Z ... erscheint.
5. Auf die Schaltfläche Ordner tippen, um die Zone zu wählen, in der Betriebsgeräte gespeichert
werden sollen.
= Das Dialogfenster Zone wählen erscheint.
6. Mit den Pfeilen die Zone wählen und mit OK bestätigen.
= Die Zone wird angezeigt.
7. Mit den Pfeilen die Adresse des Betriebsgeräts wählen, die der Zone zugeteilt werden soll.
8. Adresse des Betriebsgeräts (1) per Drag & Drop in das Gruppenfeld ziehen, das die
entsprechende Farbe repräsentiert.
= Die Adresse wird im Gruppenfeld der aktuell gewählten Zone angezeigt.
9. Schritte 8 und 9 wiederholen, bis die Betriebsgeräte dieser Zone einem der vier Gruppenfelder
zugeordnet sind.
10.Auf die Schaltfläche Speichern tippen.
= Das Dialogfenster Zone speichern wird geöffnet.
11.Bei Bedarf die Zone, in der die Betriebsgeräte gespeichert werden sollen, ändern und mit OK
bestätigen.
= Die Zone wird gespeichert.
12.Schritte 5 bis 12 wiederholen, bis jedes Betriebsgerät einer Zone zugeteilt ist.
Tipp
Gespeichert wird die Zonenzuordnung erst, wenn Sie auf die Schaltfläche Speichern tippen und
im Dialogfenster mit OK bestätigen.
