2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öff nen zu können.
2.3.1
Linke Seite
HINWEIS
Der Gewichtsblock der Kraftstation
kann
je
nach
Gegebenheiten auf der linken
oder rechten Seite montiert
werden.

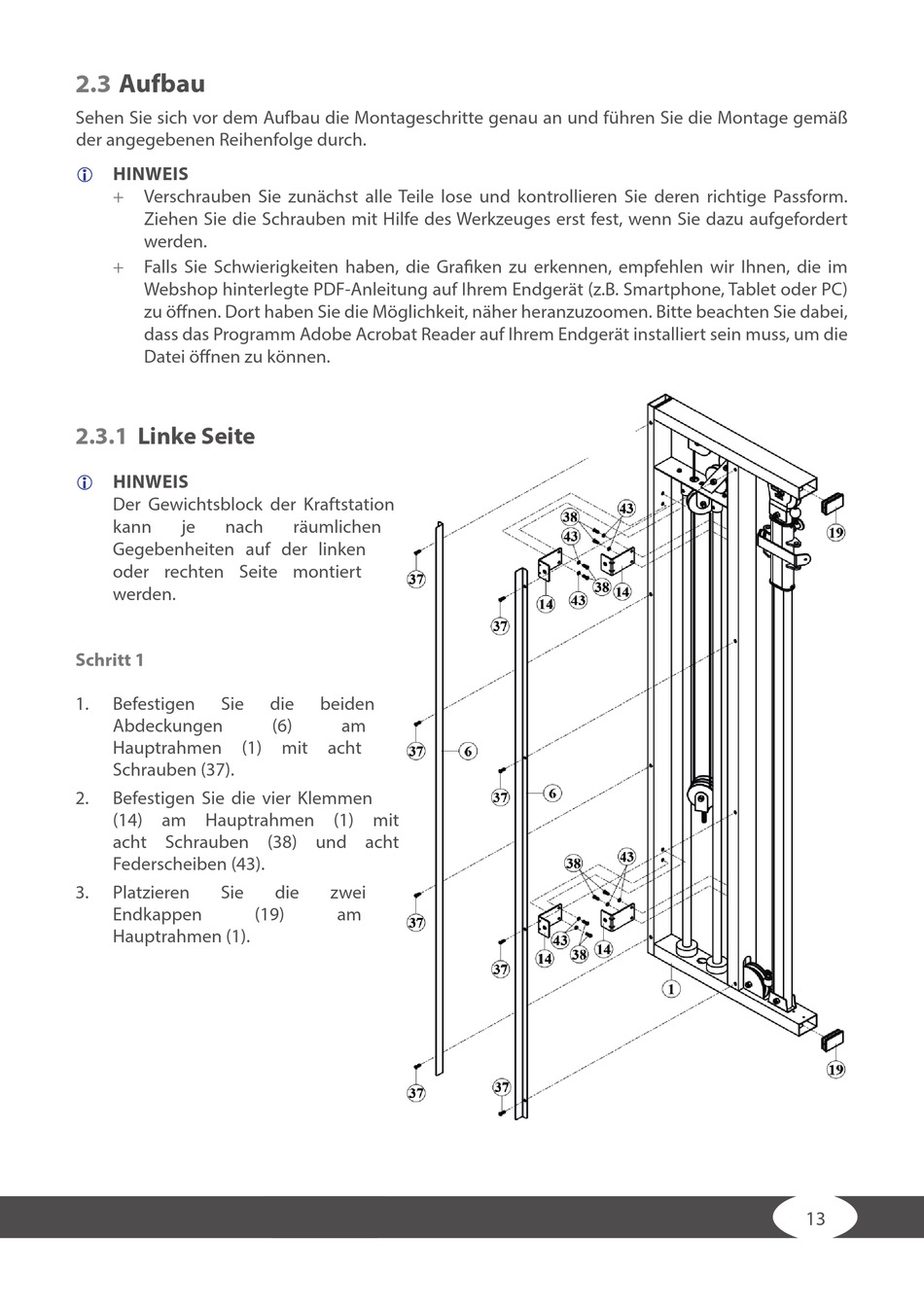

Schritt 1
1.
Befestigen
Sie
Abdeckungen
Hauptrahmen
(1)
Schrauben (37).
2.
Befestigen Sie die vier Klemmen
(14) am Hauptrahmen (1) mit
acht Schrauben (38) und acht
Federscheiben (43).
3.
Platzieren
Sie
Endkappen
Hauptrahmen (1).
räumlichen
die
beiden
(6)
am
mit
acht
die
zwei
(19)
am
13
