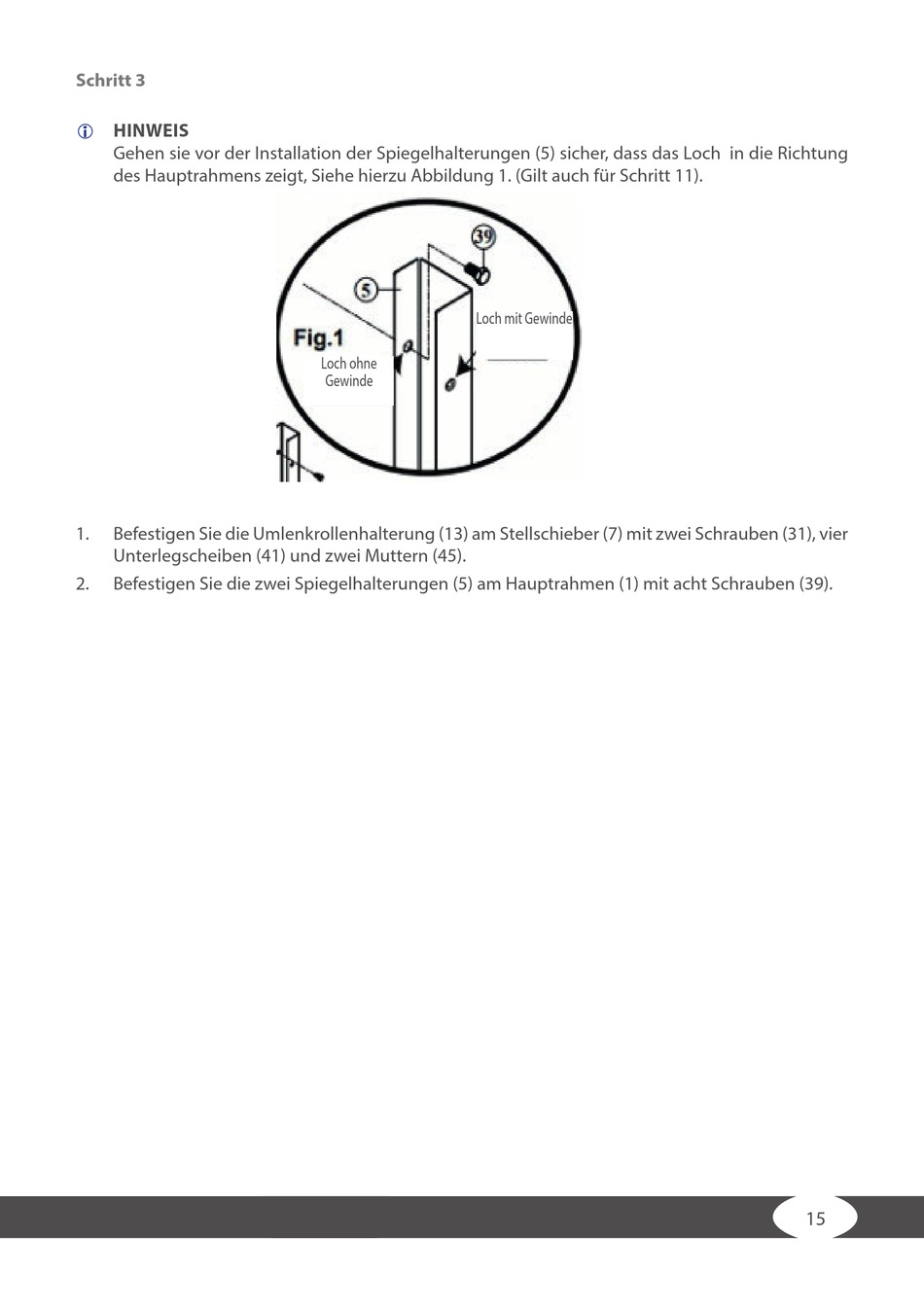

Schritt 3

HINWEIS
Gehen sie vor der Installation der Spiegelhalterungen (5) sicher, dass das Loch in die Richtung
des Hauptrahmens zeigt, Siehe hierzu Abbildung 1. (Gilt auch für Schritt 11).
1. Befestigen Sie die Umlenkrollenhalterung (13) am Stellschieber (7) mit zwei Schrauben (31), vier
Unterlegscheiben (41) und zwei Muttern (45).
2. Befestigen Sie die zwei Spiegelhalterungen (5) am Hauptrahmen (1) mit acht Schrauben (39).
Loch mit Gewinde
Loch ohne
Gewinde
