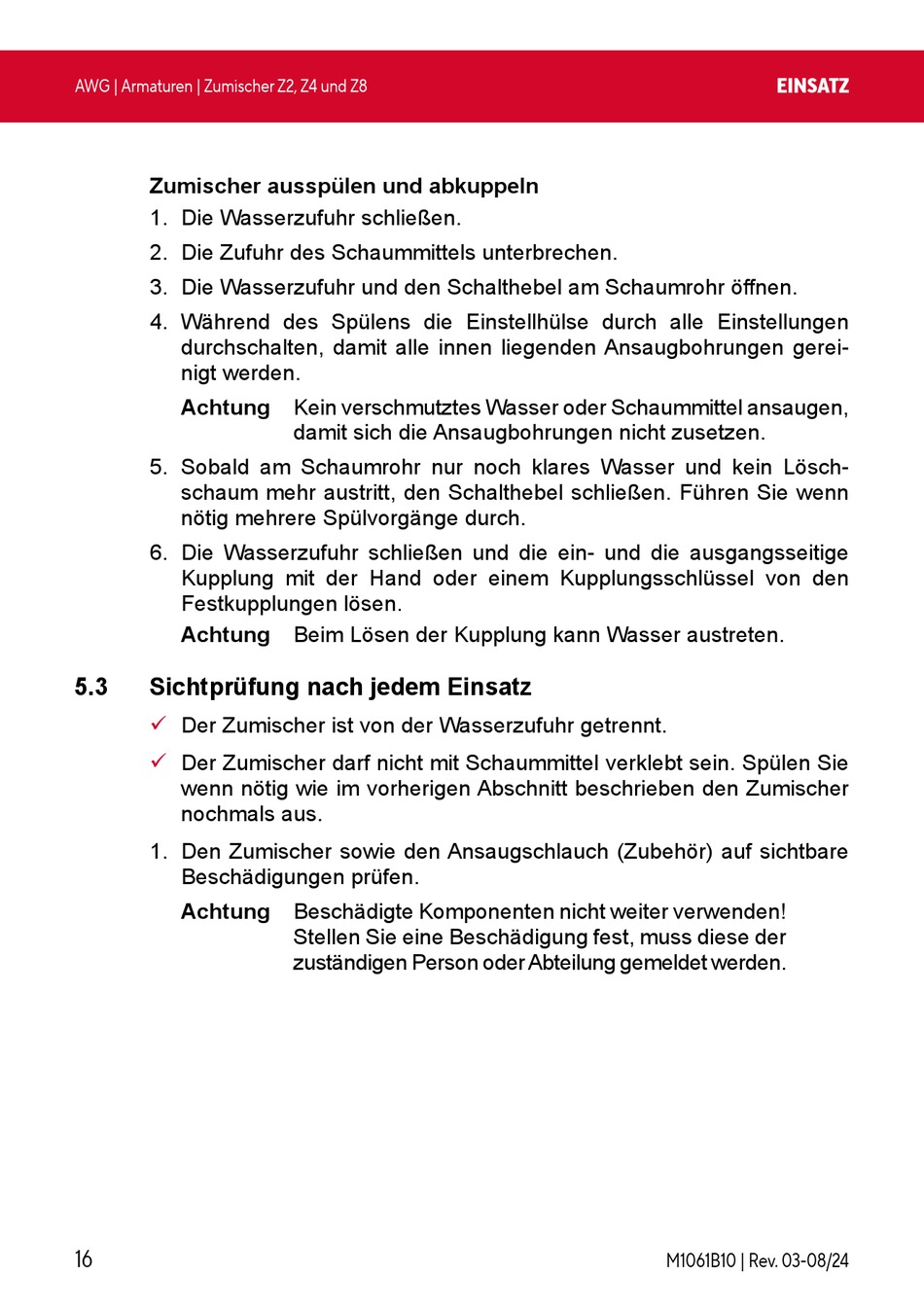

AWG | Armaturen | Zumischer Z2, Z4 und Z8
Zumischer ausspülen und abkuppeln
1. Die Wasserzufuhr schließen.
2. Die Zufuhr des Schaummittels unterbrechen.
3. Die Wasserzufuhr und den Schalthebel am Schaumrohr öffnen.
4. Während des Spülens die Einstellhülse durch alle Einstellungen
durchschalten, damit alle innen liegenden Ansaugbohrungen gerei-
nigt werden.
Achtung Kein verschmutztes Wasser oder Schaummittel ansaugen,
5. Sobald am Schaumrohr nur noch klares Wasser und kein Lösch-
schaum mehr austritt, den Schalthebel schließen. Führen Sie wenn
nötig mehrere Spülvorgänge durch.
6. Die Wasserzufuhr schließen und die ein- und die ausgangsseitige
Kupplung mit der Hand oder einem Kupplungsschlüssel von den
Festkupplungen lösen.
Achtung Beim Lösen der Kupplung kann Wasser austreten.
5 .3 Sichtprüfung nach jedem Einsatz
Der Zumischer ist von der Wasserzufuhr getrennt.
9
Der Zumischer darf nicht mit Schaummittel verklebt sein. Spülen Sie
9
wenn nötig wie im vorherigen Abschnitt beschrieben den Zumischer
nochmals aus.
1. Den Zumischer sowie den Ansaugschlauch (Zubehör) auf sichtbare
Beschädigungen prüfen.
Achtung Beschädigte Komponenten nicht weiter verwenden!
16
damit sich die Ansaugbohrungen nicht zusetzen.
Stellen Sie eine Beschädigung fest, muss diese der
zuständigen Person oder Abteilung gemeldet werden.
