Hinweise Zumischraten
Die angegebenen Zumischraten gelten für wässrige Schaummittel bzw.
Löschmittelzusätze. Die Skala an der Einstellhülse ist justiert auf synthe-
tische Mehrbereichsschaummittel.
Speziell bei strukturviskosen Schaumlöschmitteln (z. B. vaPUREx
F-5 #8342) kann beispielsweise bei niedrigen Einsatztemperaturen zwi-
schen 0°C und -5°C bei Einsatz eines 38-mm-Ansaugschlauchs eine
Anpassung der Saugseite erforderlich sein, um eine Zumischrate von
real 3% zu erreichen.
Insbesondere im Bereich von 0,1 bis 0,5% hängt die Ansaugmenge stark
von der Viskosität des Schaummittels ab. Die EN 16712-1 lässt bis 1%
dementsprechend eine große Ratentoleranz von 50% zu.
Wasser wird beispielsweise deutlich mehr angesaugt.
Die Skala an der Einstellhülse gibt daher lediglich einen Richtwert an.

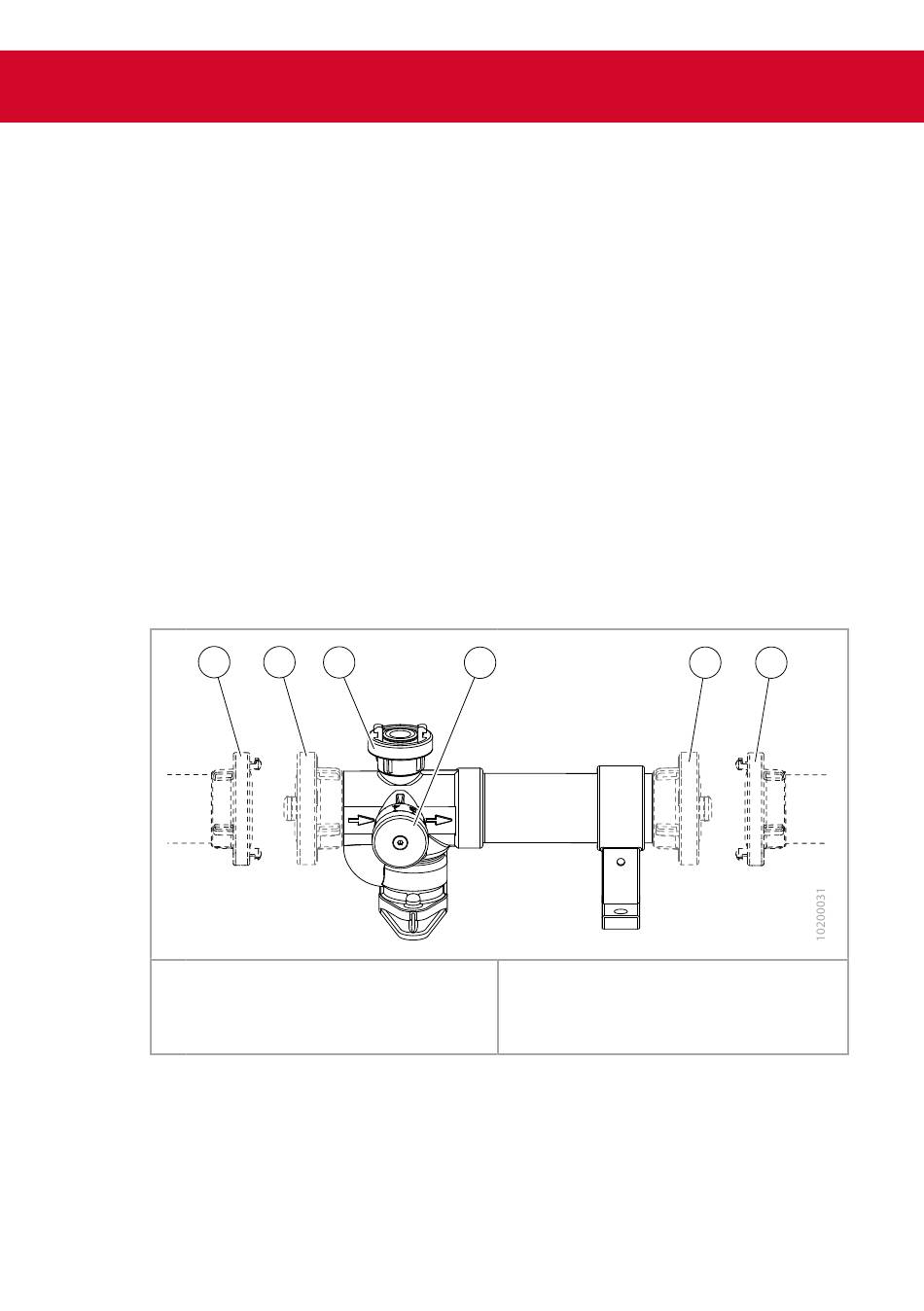

5 .2 Handhabung
1
1
Kupplung Schlauch/Pumpe
2 Festkupplung Eingangsseite
3 Kupplung Ansaugschlauch
Fig. 2 Handhabung
14
2 3 4
4
Einstellhülse
5 Festkupplung Ausgangsseite
6 Kupplung Schlauch/Wurfrohr
EinSatz
AR 3/3
®
5 6
