AWG Z2 Originalbetriebsanleitung Seite 13

AWG | Armaturen | Zumischer Z2, Z4 und Z8
Beim Einsatz über Kopf oder liegend ist darauf achten, dass immer Druck
am Zumischereingang ansteht, damit die Rückschlagkugel schließen
kann und kein Wasser in den Schaummittelbehälter zurückdrückt, wenn
der Behälter tiefer als der Zumischer steht.
Festinstallation
Wir empfehlen, zwischen der Kupp-
lung der Ansaugvorrichtung und dem
Schaummittelbehälter ein Absperrorgan
DN 20 zu montieren.

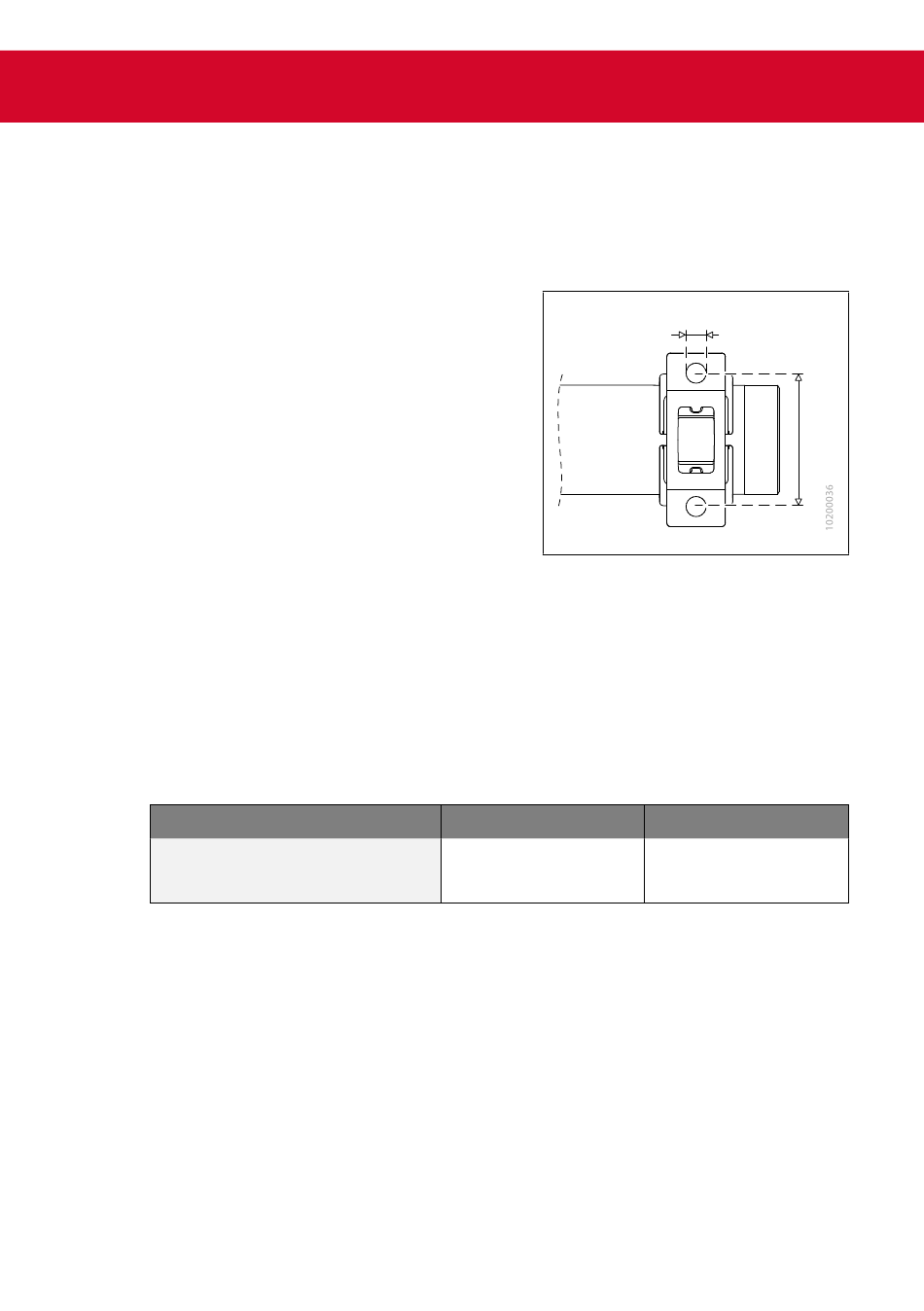

Befestigungsbohrungen Stützfuß:
2 x Ø 11 mm, Abstand 73 mm.
Wir empfehlen, direkt nach dem Zu-
mischer eine gerade Rohrstrecke von
mindestens ca. 30cm zu montieren.
Druckverlust im Zumischer
Das Saugvermögen der Zumischer basiert grundsätzlich auf einem er-
heblichen Druckverlust.
Dieser Druckverlust im Zumischer ist abhängig vom Gegendruck am
Zumischerausgang und berechnet sich nach der Schlauchreibung plus
Höhendifferenz zwischen Zumischer und Schaumrohr.
Zumischer-Eingangsdruck
Empfohlener Druckbereich
Schwerschaumrohr‎
Mittelschaumrohr
Die hier angegebenen Werte dienen als Orientierungshilfe. Das Druck-
verhältnis zwischen Zumischereingang und -ausgang variiert je nach ein-
gestellter Ansaugrate, eingesetzten Schaumrohren und weiteren äußeren
Einflussfaktoren (Schlauchreibung, Schlauchlänge, Höhendifferenz).
Ansaughöhe Schaummittel
Liegt die Ansaughöhe des Schaummittels höher als ca. 1,5 m, werden
die am Dosierventil eingestellten Raten zum Teil deutlich unterschritten,
dies gilt insbesondere bei Raten über 3%.
M1061B10 | Rev. 03-08/24
Zumischereingang
8 bar – 9,5 bar
6 bar – 7 bar
EinSatz
11
73
Zumischerausgang
5 bar – 6 bar
3 bar – 4 bar
13
