3. Beschreibung

3.2 Schaltfeld

3.2.1

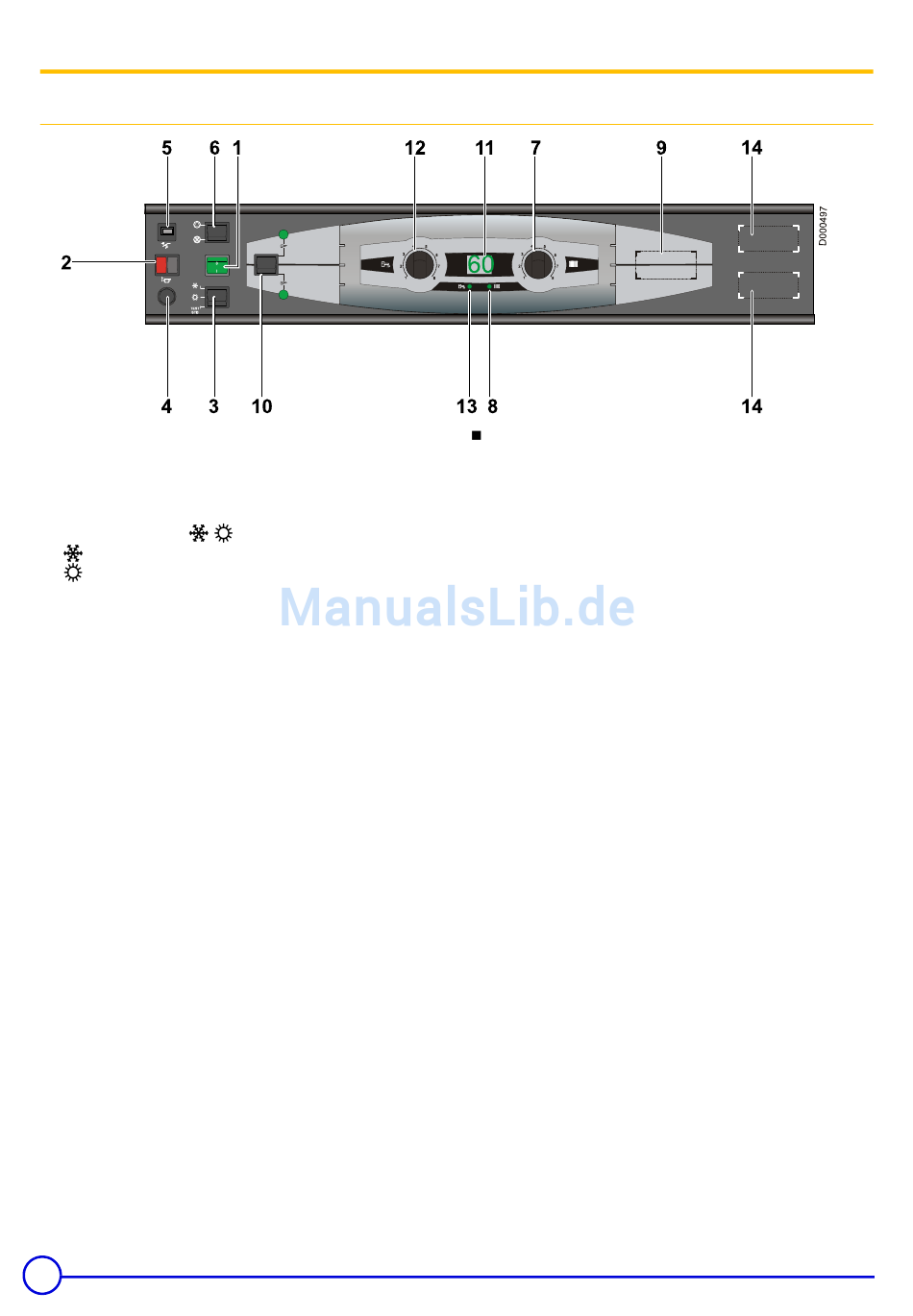

B3-Kesselschaltfeld

1. Hauptschalter Ein (1)/Aus (0)
2. Brenner-Alarmleuchte + Entstörungstaste
Die Alarmleuchte leuchtet auf wenn der Brenner aus
Sicherheitsgründen ausgeschaltet hat.
3. Schalter TEST-STB/ /
: Die Heizung und Warmwasserbereitung sind in Betrieb
: Nur die Warmwasserbereitung ist in Betrieb
Position TEST-STB: Momentaner Vorgang zur Überpfügung des
Sicherheitstemperaturbegrenzers
4. Sicherheitstemperaturbegrenzer mit manueller Entstörung
Auf 110° C eingestellt
5. Verzögerter Leitungsschutzschalter (4 A)
6. Schalter für Pumpenabschaltung
7. Elektronischer Thermostat (30 bis 90 °C)
8. Betriebsanzeige Heizung
9. Einbaumöglichkeit für Abgasthermometer (Option)
10. Auswahlschalter für Stufenanzahl des Brenners
(Zweistufige Heizkessel)
11. Numerische Anzeige
- Anzeige 8 leuchtet: Kesseltemperaturanzeige
- Anzeige 13 leuchtet: Die Warmwassertemperatur wird angezeigt
6
Bei vorhandenem Trinkwassererwärmer
12. Elektronischer Thermostat (10 bis 80 °C)
13. Betriebsanzeige Warmwasser
14. Einbaumöglichkeit für Stundenzähler (Zubehör)
