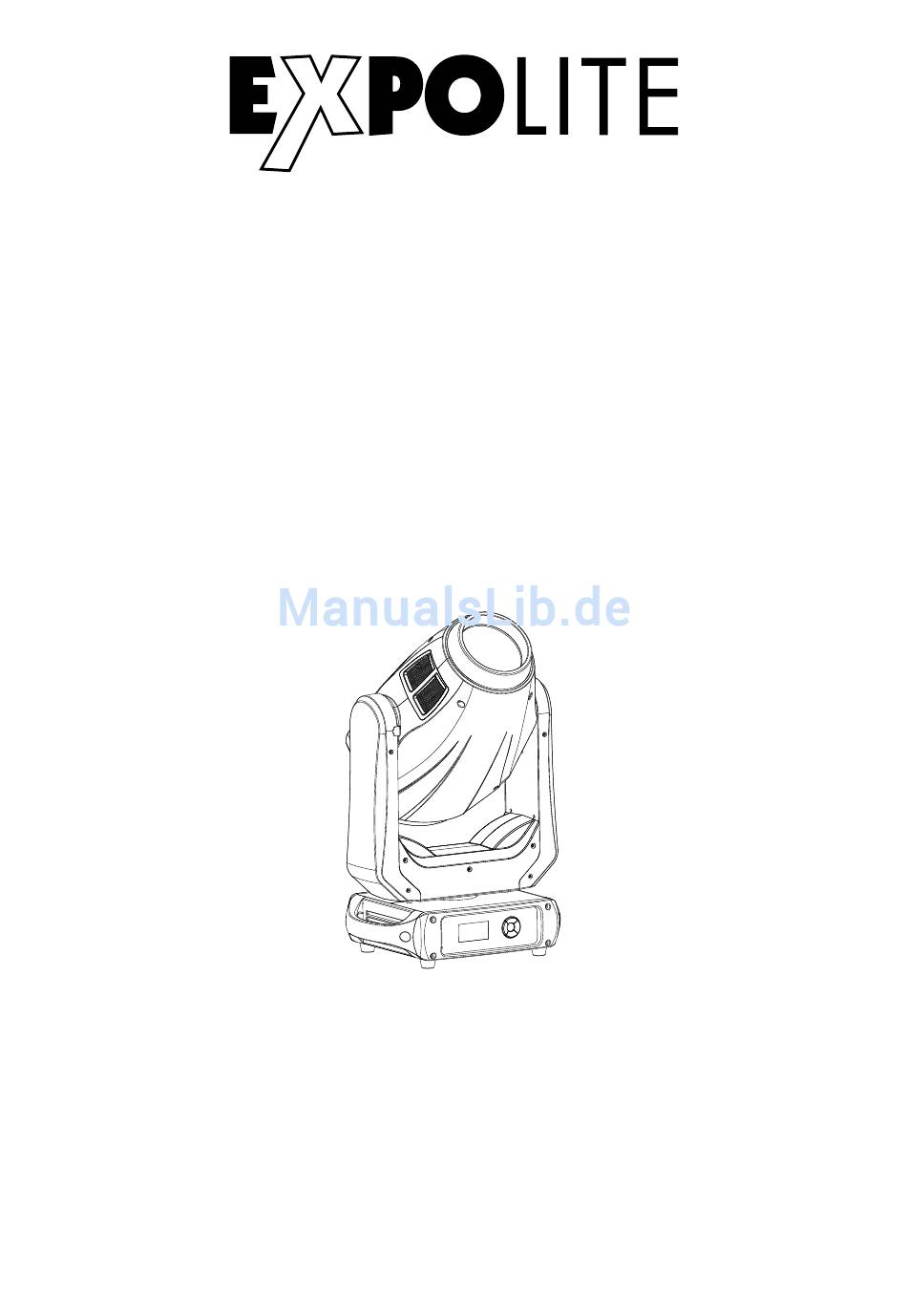

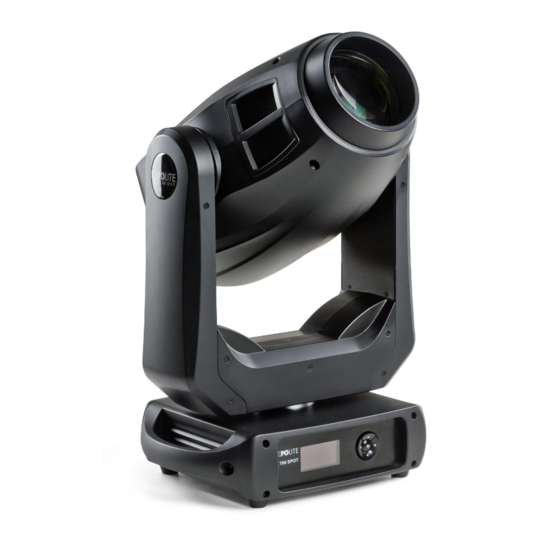

- Seite 1 SL 700 Spot Bedienungsanleitung User Manual Art.Nr.: led28000 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-22-10...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 D-06 Abmessungen Installation D-07 Bedienung D-09 Steuerung mit DMX512 D-17 Delivery E-27 E-28 Product Information Dimensions E-29 Installation E-30 Operation E-32 Using DMX512 Controler E-40... -
Seite 4: Lieferumfang
- Zubehör Quicklock Montagebügel - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich an bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme 450W Abmessungen 359 x 249 x 596 mm Gewicht 18 kg Anschlüsse Power In/Out | DMX In/Out | ArtNet In/Out | WDMX Betriebstemperatur 0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Kunststoff... -
Seite 6: Abmessungen
Abmessungen D-06... - Seite 7 Installation Montage Hängend Das Gerät kann an den mitgelieferten Quicklock Montagebügeln hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties angebracht.
- Seite 8 Verbindung der Spannungsversorgung Bei 230V: Maximal 6 Geräte in Reihe Bei 120V: Maximal 2 Geräte in Reihe Wechseln der Gerätesicherung Safety cap Fuse FUSE:T6.3A ARTNET DMX IN DMX OUT HINWEIS: Das Gerät vor dem Wechsel der Sicherung von der Spannungsversorgung trennen! HINWEIS: Nur geeignete Sicherungen entsprechend der Geräteangabe benutzen! Sicherunghalter mit Schraubendreher öffnen Defekte Sicherung entnehmen...
-
Seite 9: Bedienung
Bedienung Bedienelemente am Gerät Enter into (Bitte für 3 Sekunden gedrückt halten) Menu Roll MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen Aufwärts blättern; Wert erhöhen UP-Taste: Down DOWN-Taste Abwärts blättern; Wert verringern ROLL-Taste Weiter blättern Menüstruktur MENU ADDRESS... - Seite 10 ON/OFF PT ENCODER NO/YES WDMX RESET SIGNAL ONLY XLR XLR FIRST ONLY WDMX WDMX FIRST WDMX TO DMX EDIT EDIT 1-2 STEP(01-30) 0-255 TILT 0-255 PT SPEED 0-255 CMY-C 0-255 CMY-M 0-255 CMY-Y 0-255 0-255 COLOR 0-255 FIXED GOBO 0-255 ROTA.GOBO 0-255 GOBO.ROTA...
-
Seite 11: Dmx-Adresse Einstellen
INFO FIXTURE HOURS LED USE HOURS TEMPERATURE VERSION NETWORK PARA SYSTEM ERROR MEMORY IC ANGLESENSOR PAN SENSOR PAN ENCODER PAN DRIVEIC TILT SENSOR TILTENCODER TILTDRIVEIC FAN RUN TEMPERATURE CMY-C RESET CMY-M RESET CMY-Y RESET CTO RESET COLOR RESET FGOBO RESET GOBO RESET RGOBO RESET ZOOM RESET... - Seite 12 DMX-Kanalbelegung einstellen MENU PERSON STANDARD BASIC Im Menü wird im Punkt PERSON die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen ein STANDARD-Modus (26 Kanäle) und ein BASIC-Modus (23 Kanäle) zur Verfügung. Runmode auswählen MENU RUNMODE DMX512 ARTNET ART->DMX AUTO CUSTOM1 CUSTOM2 Im Menü...
-
Seite 13: Wdmx Reset
LED PWM 1200Hz 2400Hz 4000Hz 6000Hz 25000Hz DMX ERROR SAVE/BLACK OFF/ON DISPLAY ON OFF/ON DISPLAY LOCK YES/NO LOAD PARA SETTING RECOVERY **** CLEAN EDIT 1 **** CLEAN EDIT 2 **** YES/NO WDMX HIDE OFF/NO/CUSTOM NETWORK NETSWITCH UNIVERS IP MODE IP MODE CUSTOM IP XX.XX.XX.XX NET MASK... -
Seite 14: Editieren Benutzerdefinierter Programme
SIGNAL: Hier kann festgelegt werden, ob das Gerät nur auf Signal an den XLR-Buchsen reagieren soll (ONLY XLR) ob das Signal an den XLR-Buchsen Vorrang vor dem Signal über WDMX haben soll (XLR FIRST), ob das Gerät nur auf Signal über WDMX reagieren soll (ONLY WDMX), ob das WDMX-Signal Vorrang vor dem Signal an den XLR-Buchsen haben soll (WDMX FIRST) oder ob das WDMX-Signal an den XLR-Buchsen ausgegeben werden soll (WDMX TO DMX). -
Seite 15: Informationsmenü
Test Menü MENU MANUAL Auto Test CHANNEL 0-255 TILT 0-255 0-255 PT SPEED 0-255 CMY-C 0-255 CMY-M 0-255 CMY-Y 0-255 0-255 COLOR 0-255 FIXED GOBO 0-255 ROTA.GOBO 0-255 GOBO.ROTA 0-255 PRISM 0-255 FROST 0-255 IRIS 0-255 ZOOM 0-255 FOCUS 0-255 DIMMER 0-255 STROBE... - Seite 16 FIXTURE HOURS: Anzahl der Betriebsstunden des Gerätes LED USE HOURS: Anzahl der Betriebsstunden der LED-Einheit TEMPERATURE: Aktuelle Temperatur der LED-Einheit NETWORK PARA: Übersicht der eingestellten Netzwerkwerkparameter RDM: RDM-ID des Gerätes Unter SYSTEM ERROR finden sich die Fehlermeldungen der entsprechenden Sensoren. Dabei wird vor allem unterschieden zwischen Fehlern in den Lichtschranken (ENCODER), Hallgebern (RESET), sowie sonstigen Sensoren (SENSOR).
-
Seite 17: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 2 DMX-Personalities mit 24 und 26 Kanälen wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“als pdf zum Download zur Verfügung. - Seite 18 COLOR WHEEL 8+1 000-127 0-360° 128-134 COLOR 1 135-141 COLOR 2 142-148 COLOR 3 149-155 COLOR 4 156-162 COLOR 5 CH.9 163-169 COLOR 6 170-176 COLOR 7 177-183 COLOR 8 184-191 WHITE 192-222 COLOR WHEEL RAINBOW EFFECT(SPEED 100% —> 1) 223-224 STOP 225-255...
- Seite 19 104-108 GOBO 10SHAKE (SPEED 1 —> 100%) 109-113 GOBO 11SHAKE (SPEED 1 —> 100%) 114-118 GOBO 12SHAKE (SPEED 1 —> 100%) CH.11 119-127 WHITE 128-190 GOBO FOLLOWING WATER EFFECT(SPEED 100% —> 1) 191-192 STOP 193-255 GOBO FOLLOWING WATER EFFECT(SPEED 1 —> 100%) ROATING GOBO 8+1 000-010 WHITE...
-
Seite 20: Auto Focus
201-205 STOP CH.15 206-255 REVERSE, SLOW TO FAST FROST CH.16 000-010 WHITE 011-255 FROST 100% IRIS 0-127 IRIS 100%-0% 128-130 CH.17 131-171 SLOW IN AND SLOW OUT 172-211 FAST IN AND SLOW OUT 212-251 SLOW IN AND FAST OUT 252-255 CH.18 0-255 ZOOM... - Seite 21 091-100 FAN AUTO 101-110 DIM4 111-120 DIM3 121-130 DIM2 131-140 DIM1 141-150 DIM0 151-160 1200Hz 161-170 2400Hz CH.23 171-180 4000Hz 181-190 6000Hz 191-200 25000Hz 201-210 ALL RESET 211-220 XY RESET 221-230 COLOR SYSTEM RESET 231-240 GOBO RESET 241-250 FOCUS\ZOOM\FROST\PRISM RESET 251-255 NO FUNCTION D-21...
- Seite 22 STANDARD CH.1 000-255 PAN 0-540° CH.2 000-255 PAN FINE CH.3 000-255 TILT 0-270° CH.4 000-255 TILT FINE CH.5 000-255 PT Speed CH.6 000-255 CYAN CH.7 000-255 MAGENTA CH.8 000-255 YELLOW CH.9 000-255 CTO 8000K - 3000k CMY MACRO 000-019 No Function 020-021 3000K 022-023...
- Seite 23 COLOR WHEEL 8+1 000-127 0-360° 128-134 COLOR 1 135-141 COLOR 2 142-148 COLOR 3 149-155 COLOR 4 156-162 COLOR 5 CH.11 163-169 COLOR 6 170-176 COLOR 7 177-183 COLOR 8 184-191 WHITE 192-222 COLOR WHEEL RAINBOW EFFECT(SPEED 100% —> 1) 223-224 STOP 225-255...
- Seite 24 104-108 GOBO 10SHAKE (SPEED 1 —> 100%) 109-113 GOBO 11SHAKE (SPEED 1 —> 100%) 114-118 GOBO 12SHAKE (SPEED 1 —> 100%) CH.13 119-127 WHITE 128-190 GOBO FOLLOWING WATER EFFECT(SPEED 100% —> 1) 191-192 STOP 193-255 GOBO FOLLOWING WATER EFFECT(SPEED 1 —> 100%) ROTATING GOBO 8+1 000-010 WHITE...
- Seite 25 201-205 STOP CH.17 206-255 REVERSE, SLOW TO FAST FROST CH.18 000-010 WHITE 011-255 FROST 100% IRIS 0-127 100%-0% 128-130 CH.19 131-171 SLOW IN AND SLOW OUT 172-211 FAST IN AND SLOW OUT 212-251 SLOW IN AND FAST OUT 252-255 CH.20 0-255 ZOOM MANUAL FOCUS （...
- Seite 26 091-100 FAN AUTO 101-110 DIM4 111-120 DIM3 121-130 DIM2 131-140 DIM1 141-150 DIM0 151-160 1200Hz 161-170 2400Hz CH.26 171-180 4000Hz 181-190 6000Hz 191-200 25000Hz 201-210 ALL RESET 211-220 XY RESET 221-230 COLOR SYSTEM RESET 231-240 GOBO RESET 241-250 FOCUS\ZOOM\FROST\PRISM RESET 251-255 NO FUNCTION D-26...
- Seite 41 COLOR WHEEL 8+1 000-127 0-360° 128-134 COLOR 1 135-141 COLOR 2 142-148 COLOR 3 149-155 COLOR 4 156-162 COLOR 5 CH.9 163-169 COLOR 6 170-176 COLOR 7 177-183 COLOR 8 184-191 WHITE 192-222 COLOR WHEEL RAINBOW EFFECT(SPEED 100% —> 1) 223-224 STOP 225-255...
- Seite 42 104-108 GOBO 10SHAKE (SPEED 1 —> 100%) 109-113 GOBO 11SHAKE (SPEED 1 —> 100%) 114-118 GOBO 12SHAKE (SPEED 1 —> 100%) CH.11 119-127 WHITE 128-190 GOBO FOLLOWING WATER EFFECT(SPEED 100% —> 1) 191-192 STOP 193-255 GOBO FOLLOWING WATER EFFECT(SPEED 1 —> 100%) ROATING GOBO 8+1 000-010 WHITE...
-
Seite 43: Auto Focus
201-205 STOP CH.15 206-255 REVERSE, SLOW TO FAST FROST CH.16 000-010 WHITE 011-255 FROST 100% IRIS 0-127 IRIS 100%-0% 128-130 CH.17 131-171 SLOW IN AND SLOW OUT 172-211 FAST IN AND SLOW OUT 212-251 SLOW IN AND FAST OUT 252-255 CH.18 0-255 ZOOM... - Seite 44 091-100 FAN AUTO 101-110 DIM4 111-120 DIM3 121-130 DIM2 131-140 DIM1 141-150 DIM0 151-160 1200Hz 161-170 2400Hz CH.23 171-180 4000Hz 181-190 6000Hz 191-200 25000Hz 201-210 ALL RESET 211-220 XY RESET 221-230 COLOR SYSTEM RESET 231-240 GOBO RESET 241-250 FOCUS\ZOOM\FROST\PRISM RESET 251-255 NO FUNCTION E-44...
- Seite 45 STANDARD CH.1 000-255 PAN 0-540° CH.2 000-255 PAN FINE CH.3 000-255 TILT 0-270° CH.4 000-255 TILT FINE CH.5 000-255 PT Speed CH.6 000-255 CYAN CH.7 000-255 MAGENTA CH.8 000-255 YELLOW CH.9 000-255 CTO 8000K - 3000k CMY MACRO 000-019 No Function 020-021 3000K 022-023...
- Seite 46 COLOR WHEEL 8+1 000-127 0-360° 128-134 COLOR 1 135-141 COLOR 2 142-148 COLOR 3 149-155 COLOR 4 156-162 COLOR 5 CH.11 163-169 COLOR 6 170-176 COLOR 7 177-183 COLOR 8 184-191 WHITE 192-222 COLOR WHEEL RAINBOW EFFECT(SPEED 100% —> 1) 223-224 STOP 225-255...
- Seite 47 104-108 GOBO 10SHAKE (SPEED 1 —> 100%) 109-113 GOBO 11SHAKE (SPEED 1 —> 100%) 114-118 GOBO 12SHAKE (SPEED 1 —> 100%) CH.13 119-127 WHITE 128-190 GOBO FOLLOWING WATER EFFECT(SPEED 100% —> 1) 191-192 STOP 193-255 GOBO FOLLOWING WATER EFFECT(SPEED 1 —> 100%) ROTATING GOBO 8+1 000-010 WHITE...
- Seite 48 201-205 STOP CH.17 206-255 REVERSE, SLOW TO FAST FROST CH.18 000-010 WHITE 011-255 FROST 100% IRIS 0-127 100%-0% 128-130 CH.19 131-171 SLOW IN AND SLOW OUT 172-211 FAST IN AND SLOW OUT 212-251 SLOW IN AND FAST OUT 252-255 CH.20 0-255 ZOOM MANUAL FOCUS （...
- Seite 49 091-100 FAN AUTO 101-110 DIM4 111-120 DIM3 121-130 DIM2 131-140 DIM1 141-150 DIM0 151-160 1200Hz 161-170 2400Hz CH.26 171-180 4000Hz 181-190 6000Hz 191-200 25000Hz 201-210 ALL RESET 211-220 XY RESET 221-230 COLOR SYSTEM RESET 231-240 GOBO RESET 241-250 FOCUS\ZOOM\FROST\PRISM RESET 251-255 NO FUNCTION E-49...
- Seite 50 E-50...
- Seite 51 E-51...
- Seite 52 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
