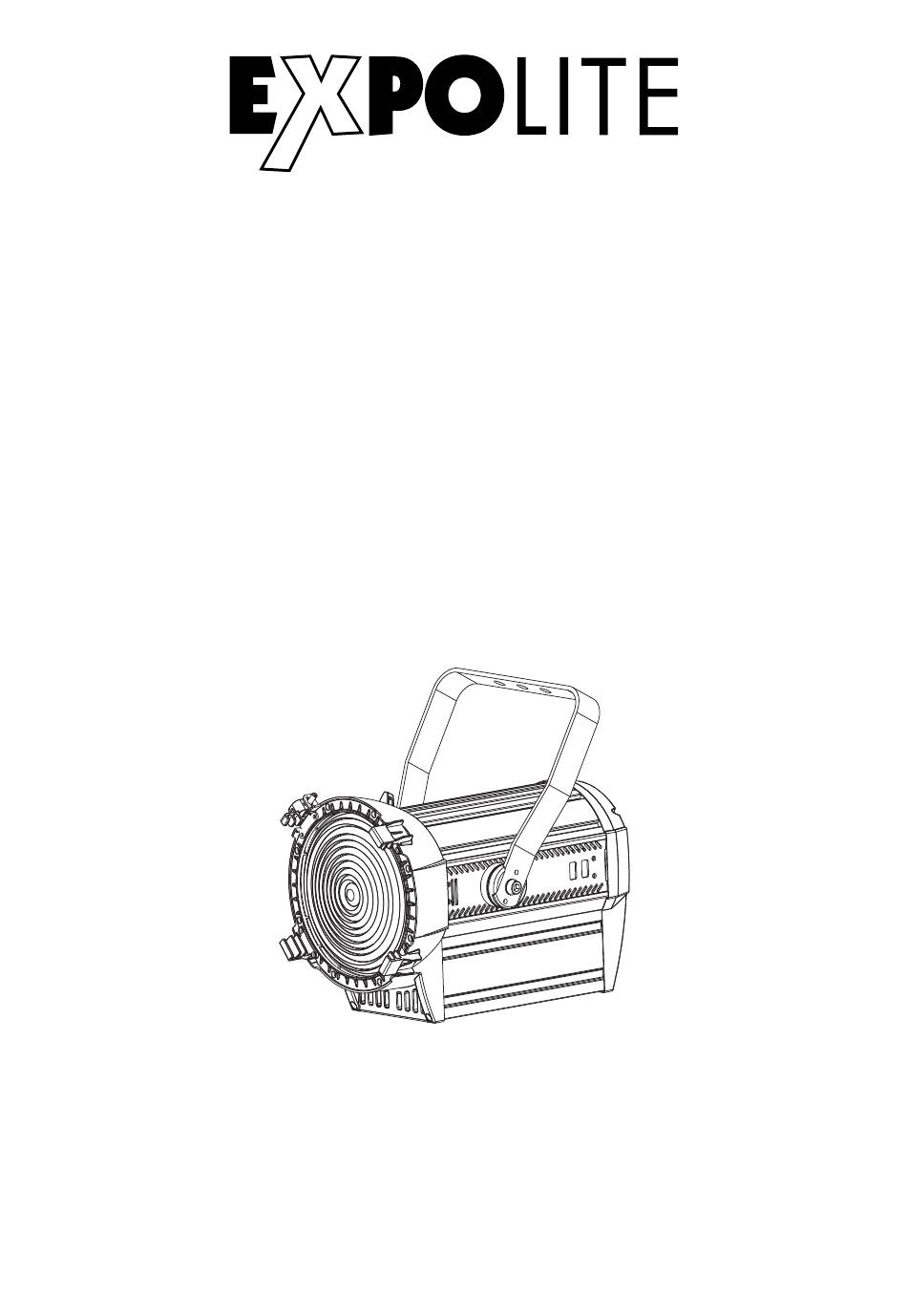

Expolite FesnelLED WW Large Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
FesnelLED WW Large
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22945
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2022-08
Menu
Control
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite FesnelLED WW Large
Inhaltszusammenfassung für Expolite FesnelLED WW Large
- Seite 1 FesnelLED WW Large Bedienungsanleitung User Manual Art.Nr.: led22945 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2022-08...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-04 Abmessungen D-05 Installation D-06 Bedienung D-08 Steuerung mit DMX512 D-12 Delivery E-13 Product Information E-13 Dimensions E-14 Installation E-15 Operation E-17 Using DMX512 Controller E-21... -
Seite 4: Lieferumfang
- Expolite FresnelLED WW Large - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. Technische Daten... -
Seite 5: Abmessungen
Abmessungen D-05... - Seite 6 Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig.
-
Seite 7: Bedienungshinweis
Bedienungshinweis Das Gerät startet, werksmäßig im Dimmer-Modus. In diesem Modus ist nur der Menüpunkt „RUNDMODE“ zugänglich. Sobald ein anderer Betriebsmodus als „DMMR“ gewählt wird sind sämtliche Menüs zugänglich. Um den Zoom zu justieren wenn das Gerät per Dimmerpack angesteuert wird, ändern Sie den Betriebsmodus auf „DMX“... -
Seite 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: MENU UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern ENTER DOWN Menüstruktur MENU 0 - 100 PERSON STATIC DIMMER HSIC ZOOM 0 - 100 RUN MODE PERSON... - Seite 9 DMX-Adresse einstellen MENU D.(001 - 512) PERSON ADDRESS HSIC Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON SETTING PERSONALITY HSIC STD.P Im Menü SETTING, Untermenü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt.
- Seite 10 Zoom-Motor zurücksetzen MENU PERSON MOTOR HSIC HSIC Im Menü MOTOR kann der motorische Zoom zurückgesetzt werden (YES). Verschiedene Einstellungen MENU SETTING HSIC PERSON DIMMER HSIC DIM1 DIM2 DIM3 DIM4 HSIC CURV CURVE1 CURVE2 CURVE3 HSIC SLOCK DMX ERROR HSIC SAVE BLACK HSIC RESET...
- Seite 11 CURV dimming (100%) 1: OFF 2: Cv1 3: Cv2 4: Cv3 SLOCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP - DOWN - ENTER benötigt, um Einstellungen vorzunehmen.
-
Seite 12: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 3 DMX-Personalities (1-/2-/5-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 22 © 2022 by Focon Showtechnic Vertriebsgesellschaft mbH...
