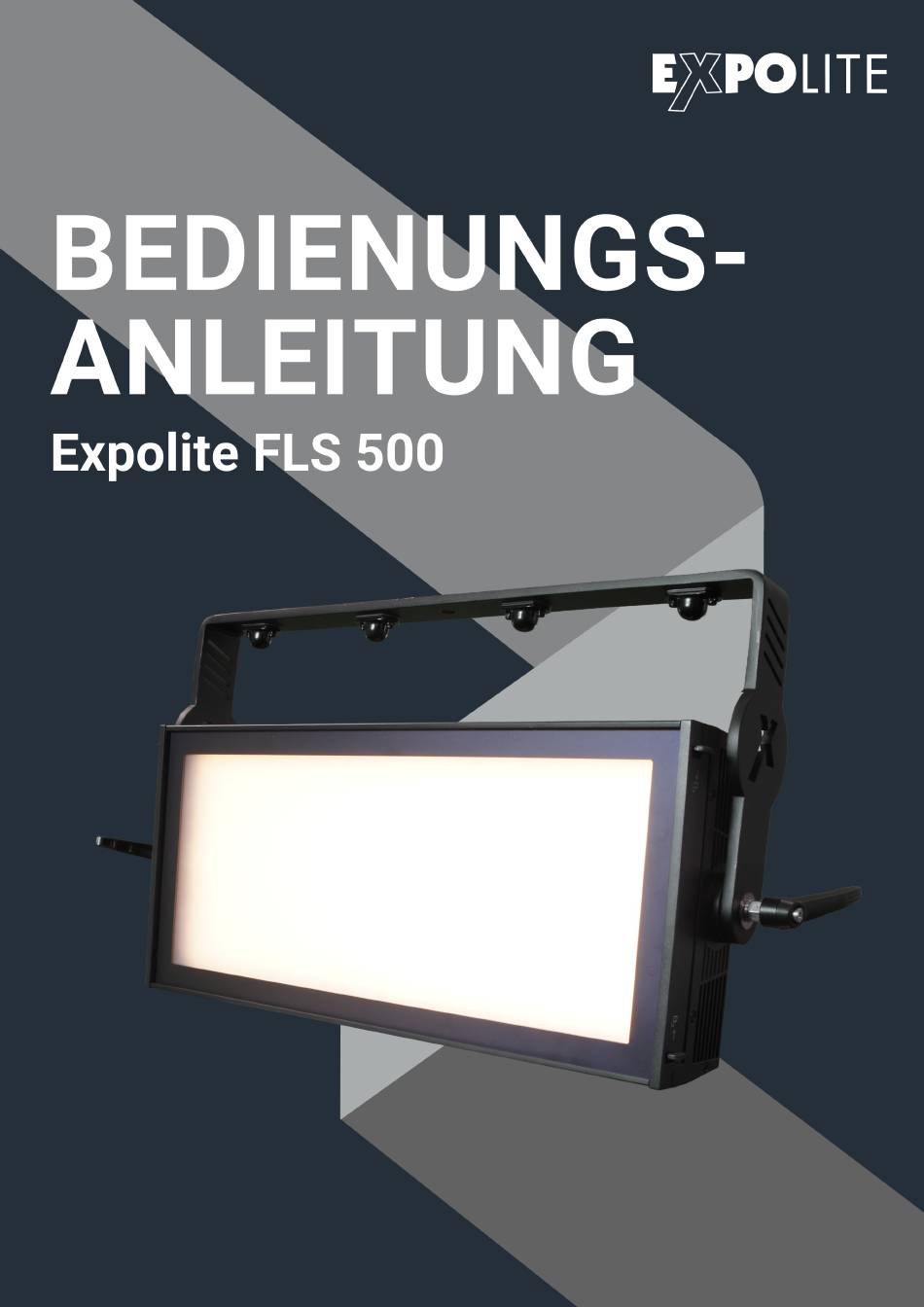

Expolite FLS 500 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite FLS 500
Inhaltszusammenfassung für Expolite FLS 500
-
Seite 2: Inhaltsverzeichnis
EXPOLITE FLS 500 INHALTSVERZEICHNIS PRODUKT 1.1 Technische Daten 1.2 Sicherheitshinweise INSTALLATION 2.1 Montage 2.2 Elektrischer Anschluss 2.3 DMX-Datenverbindung 2.4 Installation von Zubehör FUNKTIONEN UND EINSTELLUNGEN 3.1 Display-Bedienung 3.2 Menüübersicht DMX512-STEUERUNG 4.1 DMX-Kanaltabelle... -
Seite 3: Produkt
EXPOLITE FLS 500 PRODUKT 1.1 TECHNISCHE DATEN Expolite FLS 500 LED-Farben 440 pcs x WW, 440 pcs x CW Leistung 500 W Spannungsbereich 100–240 V~ Schutzart IP65 Betriebstemperatur -20°C to 45°C Abmessungen 652 x 120 x 249 mm Gewicht 11.3 kg... -
Seite 4: Sicherheitshinweise
EXPOLITE FLS 500 1.2 SICHERHEITSHINWEISE WICHTIG • Dieses Produkt muss von einer qualifizierten Fachkraft installiert werden. • Um diesen Zustand aufrechtzuerhalten und einen sicheren Betrieb zu gewährleisten, ist es zwingend erforderlich, dass der Benutzer die Sicherheitshinweise und Warnungen beachtet. •... -
Seite 5: Installation
EXPOLITE FLS 500 INSTALLATION 2.1 MONTAGE AUFRECHT • Halten Sie alle brennbaren Materialien (z.B. Stoff, Holz, Papier) mindestens 500 mm (20 Zoll) vom Produkt entfernt. • Für die Überkopfmontage muss immer ein Sicherungsseil installiert werden, das mindestens das 10-fache Gewicht des Geräts tragen kann. -
Seite 6: Installation Von Zubehör
EXPOLITE FLS 500 • Jedes Gerät hat N DMX-Kanäle, daher sollten die DMX-Adressen in Schritten von 1 erhöht werden: (Nx1)+1, (Nx2)+1, (Nx3)+1... • Jede DMX-Adresse im Bereich von 001 bis 512 kann verwendet werden. 2.4 INSTALLATION VON ZUBEHÖR Bewegen Sie den Knopf in Pfeilrichtung, um die Befestigungsplatte zu öffnen. (Siehe Abbildung) FUNKTIONEN UND EINSTELLUNGEN 3.1 DISPLAY-BEDIENUNG... -
Seite 7: Menüübersicht
EXPOLITE FLS 500 3.2 MENÜÜBERSICHT Menu Sub 1 Sub 2 Description KNOB MODE 1. DIMMER 0–100% 2. CCT Reglerparameter-Einstellung 2800K–6000K STATIC WHITE 0–255 COOL 0–255 Kombinieren Sie [WHITE][COOL] für einen STROBE 0–25 stufenlosen Farbtemperaturbereich (0–255). Stroboskopwert einstellen (0–25 Hz). ADDRESS 001–512 (default 001) -
Seite 8: Dmx512-Steuerung
EXPOLITE FLS 500 DMX512-STEUERUNG 4.1 DMX-KANALTABELLE VW.D VW.F STD.P Wert Funktion CH.1 CH.1 CH.1 CH.1 0–255 DIMMER – – CH.2 CH.2 0–255 DIMMER FINE – CH.2 CH.3 CH.3 0–255 WHITE – CH.4 CH.4 0–255 WHITE FINE – CH.3 CH.5 CH.5 0–255... - Seite 9 EXPOLITE FLS 500 STEUERUNG (AUSFÜHRUNG NACH 3 SEKUNDEN) Wert Funktion 000–010 Keine Funktion 011–080 Reserviert 081–090 1200 Hz 091–100 2000 Hz 101–110 4000 Hz 111–120 6000 Hz 121–130 25 kHz 131–140 Dimmer-Modus: Aus 141–150 Dimmer-Modus: 1 151–160 Dimmer-Modus: 2 161–170 Dimmer-Modus: 3 171–180...
