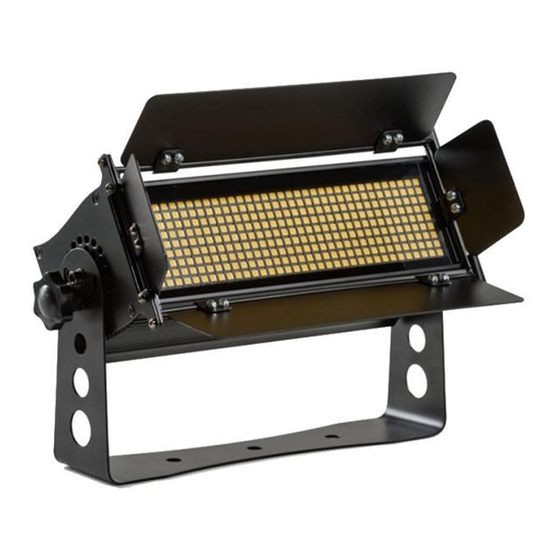

- Seite 1 TOUR-FLASH MINI BEDIENUNGSANLEITUNG FÜR LED52005 TOUR-FLASH MINI USER MANUAL FOR LED52005...
-
Seite 2: Produkteigenschaften
PRODUKTEIGENSCHAFTEN TECHNISCHE DATEN Spannung 110-240VAC 50/60Hz Leistungsaufnahme 300 Watt / 150 Watt Stroboskop/Fluter DMX Modis 1/3/4/6/7/16 LEDs 324 x SMD5050 5600K Segmentansteuerung 9-fach Abstrahlwinkel 120° Betriebstemperatur 0° - 40°C Gehäuse Aluminium Schutzklasse IP20 Breite 360 mm Tiefe 110 mm Höhe 180 mm Gewicht 2,80 kg... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS- ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE- BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS- SPANNUNG VOR ORT ENTSPRICHT. Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften vorgenommen werden. -
Seite 4: Schutz Gegen Fremdkörper Und Wasser
SCHUTZ GEGEN FREMDKÖRPER UND WASSER Für Geräte mit Schutz gegen Fremdkörper und Wasser nach IP-Code Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren festgestellt. Zur Einordnung der Schutzart wird der IP-Code be- nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif- fern zusammen. - Seite 5 TEMPORÄRER BETRIEB Grundsätzlich ist Veranstaltungsequipment immer für den vorübergehenden Einsatz konzipiert, der einer repräsentativen Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon- zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und Diskotheken oder vergleichbare Venues. Ein Dauerbetrieb, besonders unter Außenbedingungen oder eine dauerhafte bauliche Anbringung im Außenbereich kann zu Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der Dichtungen, Kabel und Oberflächenbeschichtung führen.
-
Seite 6: Installation
INSTALLATION BEFESTIGUNG HÄNGEND: Das Gerät kann an dem Haltebügel hängend montiert werden. Hierzu muss eine geeignete Befestigung wie eine Traversenschelle benutzt werden. Bitte achten Sie auf geltende Vorschriften zur Sicherung wie das Anschlagen eines Sicherungsseiles. STEHEND: Das Gerät kann durch aufklappen des Bügels sicher aufgestellt werden. -
Seite 7: Bedienung
DISPLAYMENÜ BEDIENUNG Menu: Weiter zum nächsten Menü. Enter: Auswahl des aktuellen Punktes. Scrollen durch das Menü oder erhöhen von Werten. Down: Scrollen durch das Menü oder senken von Werten MENÜSTRUKTUR ADDRESS 001-512 MENÜ AUTO MODE 1 AUTO MODE 1 MODE 2 AUTO MODE 2 MODE 3 AUTO MODE 3... -
Seite 8: Abspielen Der Automatik Programme
DMX512 ADRESSE Im Menü ADDRESS wird die DMX-Startadresse des Gerätes eingestellt. MENÜ ADDRESS 001-512 ABSPIELEN DER AUTOMATIK PROGRAMME Im Menü AUTO werden die 6 vorgegebenen Auto-Programme sowie im Menü SPEED die Geschwindigkeit der Autoprogramme eingestellt. MENÜ AUTO MODE 1 AUTO MODE 1 MODE 2 AUTO MODE 2 MODE 3... -
Seite 9: Display Mode
DMX ERROR Im Menü DMX STATUS wir das Verhalten bei DMX Signalstörung festgelegt. Bei HOLD wird der letzte empfangene Wert gehalten, bei VALUE CLEAR geht das Gerät auf Blackout . MENÜ HOLD VALUE CLEAR DISPLAY MODE Im Menü Display Mode wird automatisches Abschalten des Dis- plays akiviert. - Seite 10 STEUERUNG MIT DMX512 KONTROLLER KANALBELEGUNG Hinweis: Dieses Produkt hat verschiedene DMX-Modi. 1 CH MODE (siehe auch: Personality) DMX KANAL WERT FUNKTION 0ó255 STROBE RATE (0 - 30 HZ) 3 CH MODE DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER (0 - 100%) FLASH DURATION (0- FULL ON) 0ó255 STROBE RATE (0 - 30 HZ)
- Seite 11 6 CH MODE DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER (0 - 100%) SEGMENT 1-3 DIMMER (0 - 100%) 0ó255 0ó255 SEGMENT 4-6 DIMMER (0 - 100%) 0ó255 SEGMENT 7-9 DIMMER (0 - 100%) FLASH DURATION (0- FULL ON) 0ó255 0ó255 STROBE RATE (0 - 30 HZ) 7 CH MODE...
- Seite 12 16 CH MODE DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER (0 - 100%) SEGMENT 1-3 DIMMER (0 - 100%) 0ó255 0ó255 SEGMENT 4-6 DIMMER (0 - 100%) 0ó255 SEGMENT 7-9 DIMMER (0 - 100%) FLASH DURATION (0- FULL ON) 0ó255 0ó255 STROBE RATE (0 - 30 HZ) EFFEKT...
-
Seite 13: Hinweise Zum Pixelmodus
HINWEISE ZUM PIXELMODUS Im PIXEL-Modus werden einzelne Segmente als Effektpanel angesteuert. Der Output wird automatisch auf 40% begrenzt um eine Überhitzung der LED´s zu vermeiden. Die dynamische Temperaturregelung senkt ab 55°C den Output weiter ab. Bei 70°C geht das Gerät in Protect. PIXEL MODE / 3 CH MODE DMX KANAL WERT... -
Seite 14: Product Specifications
PRODUCT SPECIFICATIONS TECHNICAL SPECIFICATION voltage 110-240VAC 50/60Hz power consumption 300 Watt / 150 Watt strobe/pixel/flood DMX mode 1/3/4/6/7/16 LEDs 324 x SMD5050 5600K segment control 9-fach beam angle 120° operation temperature 0° - 40°C housing Aluminium protection class IP20 width 360 mm depth 110 mm... -
Seite 15: Safety Warning
SAFETY WARNING This product must be installed by a qualified professional. All maintenance must be carried out by a qualified electrician. A minimum distance of 0.5 m must be maintained between the equipment and a combustible surface. The product must always be operated in a well ventilated area. DO NOT stare directly into the LED light source. - Seite 16 PROTECTION AGAINST SOLIDS AND WATER Only for IP-rated fixtures The protection level of a housing is set by apllied standards. For classification there is used the IP-Code. It contains the declaration „IP“ and two following numbers. The first number charaterises the protection against harmful effects of solids, the second is rating the waterprotection.
- Seite 17 TEMPORARY USE Eventequipment is designed for temporary use. This are typical purpose as concerts, festivals, theatre, clubs and disco use and referable venues. Longterm use, specially under outdoorconditions and fixed out- door installation can bring damage in aging materials and affect the coated surface.
-
Seite 18: Power Connections
INSTALLATION MOUNTING Hanging: TThe fixture can be mounted in a hanging position using the supporting bracket. The bracket should be secured to the mounting truss or struc- ture using a standard mount- ing clamp. Please note that when hanging the unit a safety cable should also be used. -
Seite 19: Display Panel Operation
DISPLAY PANEL OPERATION DISPLAY OPERATION Menu: back Enter: enter Down: down MENU MAP ADDRESS 001-512 MENU AUTO MODE 1 AUTO MODE 1 MODE 2 AUTO MODE 2 MODE 3 AUTO MODE 3 MODE 4 AUTO MODE 4 MODE 5 AUTO MODE 5 MODE 6 AUTO MODE 6 SPEED... - Seite 20 DMX512 ADRESS In ADDRESS menu the DMX-adress is set. MENU ADDRESS 001-512 AUTOPROGRAMS In AUTO the 6 preprogrammed Auto-Programms can be selected and in SPEED mode the programspeed is set. MENU AUTO MODE 1 AUTO MODE 1 MODE 2 AUTO MODE 2 MODE 3 AUTO MODE 3 MODE 4...
- Seite 21 INFO INFO menu will show the fixture temperature or the fixtures overall runtime. MENU INFO TEMP TIME DMX ERROR In DMX STATUS menu the the fixture is set to HOLD last value or go to blackout by setting VALUE CLEAR in case of loss of DMX signal.
-
Seite 22: Channel Assignment
USING DMX512 CONTROLLER CHANNEL ASSIGNMENT Note: This product have different DMX512 channel configuration. 1 CH MODE See Personality. DMX CHANNEL VALUE FUNCTION 0ó255 STROBE RATE (0 - 30 HZ) 3 CH MODE DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER (0 - 100%) FLASH DURATION (0- FULL ON) 0ó255 STROBE RATE (0 - 30 HZ) - Seite 23 6 CH MODE DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER (0 - 100%) SEGMENT 1-3 DIMMER (0 - 100%) 0ó255 0ó255 SEGMENT 4-6 DIMMER (0 - 100%) 0ó255 SEGMENT 7-9 DIMMER (0 - 100%) FLASH DURATION (0- FULL ON) 0ó255 0ó255 STROBE RATE (0 - 30 HZ) 7 CH MODE...
- Seite 24 16 CH MODE DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER (0 - 100%) SEGMENT 1-3 DIMMER (0 - 100%) 0ó255 0ó255 SEGMENT 4-6 DIMMER (0 - 100%) 0ó255 SEGMENT 7-9 DIMMER (0 - 100%) FLASH DURATION (0- FULL ON) 0ó255 0ó255 STROBE RATE (0 - 30 HZ) EFFEKT...
- Seite 25 PIXELMODE OPERATION NOTE Using PIXEL-MODE the fixtures segments are controlled as effect-panel. The Output is limited to 40% automatically to prevent overheating of the LED´s. The dynamic tempe- raturecontrol will reduce output at operating temperature of 55°C and go to protect at 70°C.
- Seite 26 WWW.EXPOLITE-LED.DE...
