Bauanleitung 100.641
Rainbow-Disco-Light
7
4
4

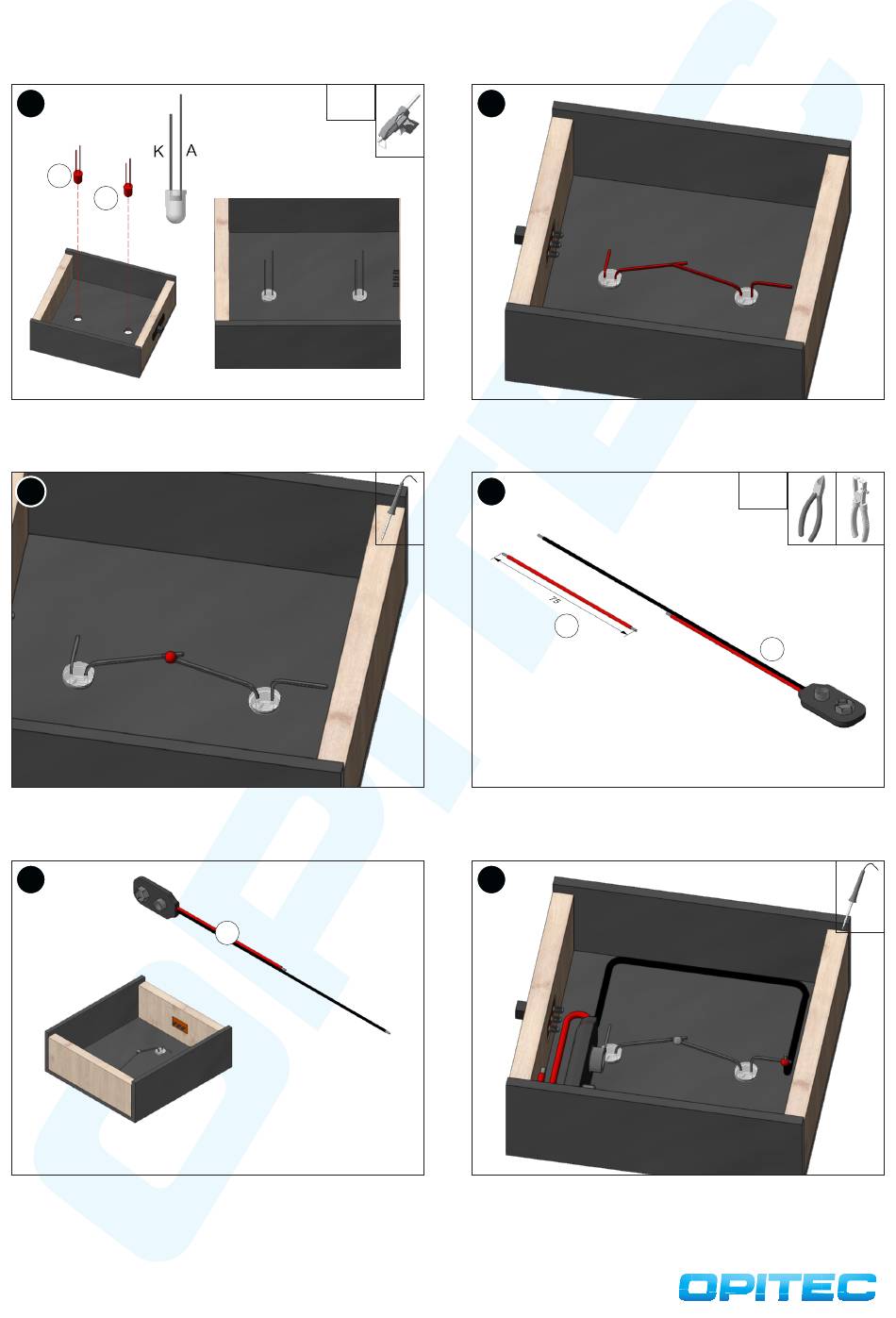

Beide LED (4) von innen durch die Bohrungen stecken und ausrichten:
kurze Beinchen (Kathode K; Minuspol) nach links. Danach mit einem
Tropfen Heißkleber fixieren.
9
Die mittleren Beinchen miteinander verlöten bzw. verdrillen.
11
Den Batterieclip auf der Schalterseite in das Gehäuse legen.
3
4
7a
8
LED-Beinchen vorsichtig (und nicht zu nahe am Gehäuse) wie im Bild
biegen und, falls die Anschlüsse gelötet werden sollen, kürzen..
10
7b
Das rote Kabel des Batterieclips (7) (Pluspol) halbieren und die Enden
abisolieren.
12
Das schwarze Kabel (Minuspol) mit dem freien Beinchen dieser (im
Bild rechten) LED verbinden.
7
7a
