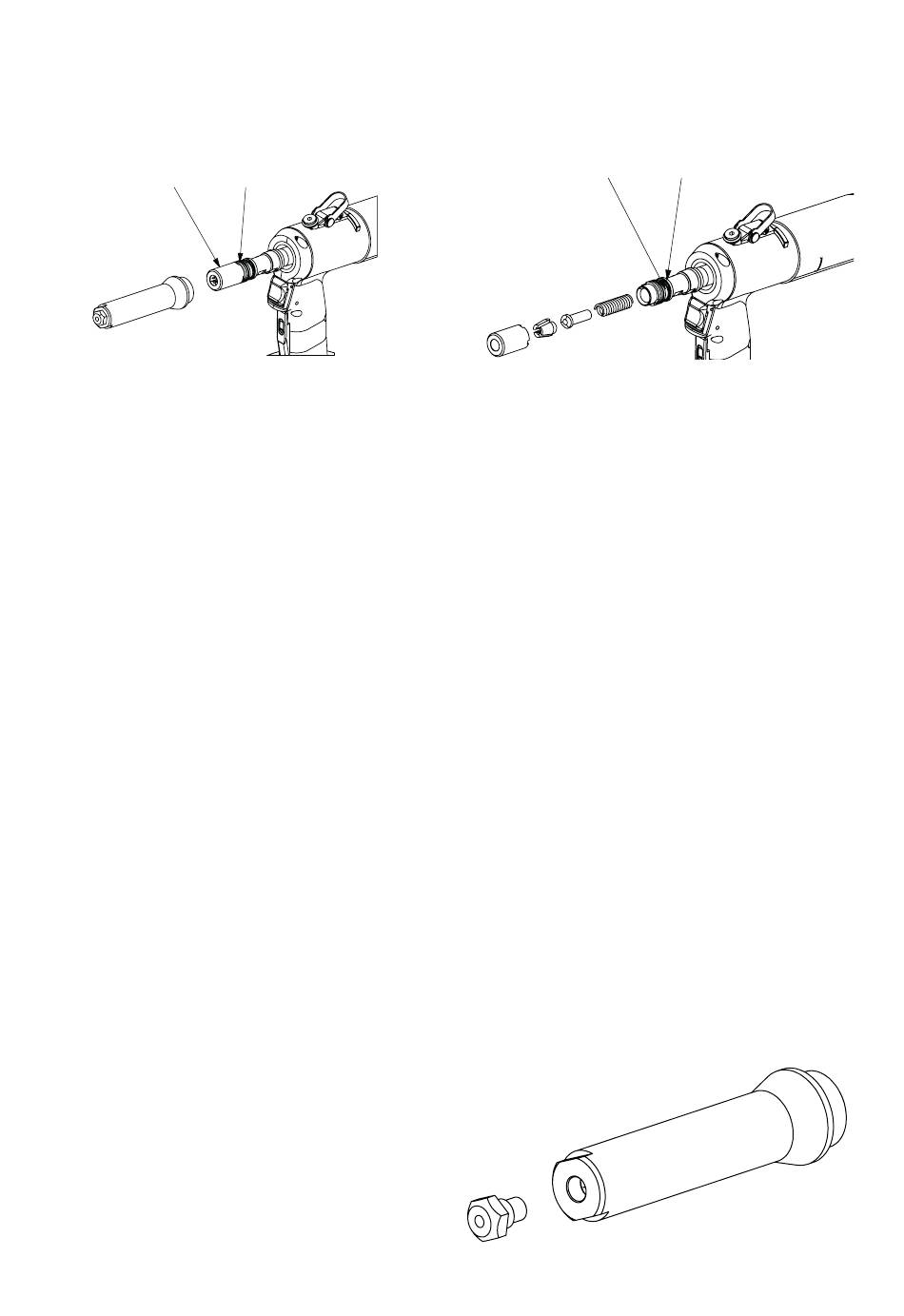

Spannhülse
und schrauben Sie das Klemmbacken-
gehäuse ab.
— Nehmen Sie die Klemmbacken aus
dem Klemmbackengehäuse. Reinigen
Sie die Hülse und die Klemmbacken,
entfernen Sie mögliche Metallreste
und/oder tauschen Sie verschlissene
Teile aus.
— Ölen Sie die neuen Klemmbacken lei-
cht auf der Außenseite und setzen Sie
sie lagerichtig (Zähne zur Mitte) in das
Klemmbackengehäuse ein. Schrauben
Sie die Hülse wieder auf das Zwis-
chenstück. Der Feststellring hält das
Klemmbackengehäuse automatisch in
Position. Ziehen Sie sie nur bis zum
vorletzten Zahn an.
Nicht mit dem Schlüssel festziehen!
Der Feststellring könnte beschädigt
werden!
— Schrauben Sie die Vordere Hülse wie-
der vorsichtig auf und ziehen sie mit
dem Steckschlüssel SW16 fest.
— Überprüfen Sie den Abstand des
Klemmbackengehäuses zum Gehäuse
(Kapitel 18, Abstand des Klemmbac-
kengehäuses Maß X)
Titgemeyer / 10342DE0924 / 1
Galvanisierter Feststellring
Abstands-halter
Mundstück wechseln
Trennen Sie das Werkzeug von der
Druckluftversorgung.
Halten Sie die Vordere Hülse an den
abgeflachten Stellen mit einem Stec-
kschlüssel SW16 und lösen Sie das
Mundstück mit einem Steckschlüssel
SW11. Lösen Sie dann mit dem Stec-
kschlüssel SW16 die gesamte Vordere
Hülse. Nehmen Sie die Vordere Hülse ab
und schrauben Sie das Mundstück mit
der Hand heraus.
Schrauben Sie dann das neue Mundstück
mit der Hand auf die abgenommene
Vordere Hülse. Setzen Sie die Vordere
Hülse wieder auf das Werkzeug, stecken
Sie den Steckschlüssel SW16 auf die
Schlüsselflächen und ziehen Sie die Hül-
se fest. Dann ziehen Sie das Mundstück
mit dem Steckschlüssel SW11 fest.
RL20-2 /
Betriebsanleitung
Kontermutter
13
