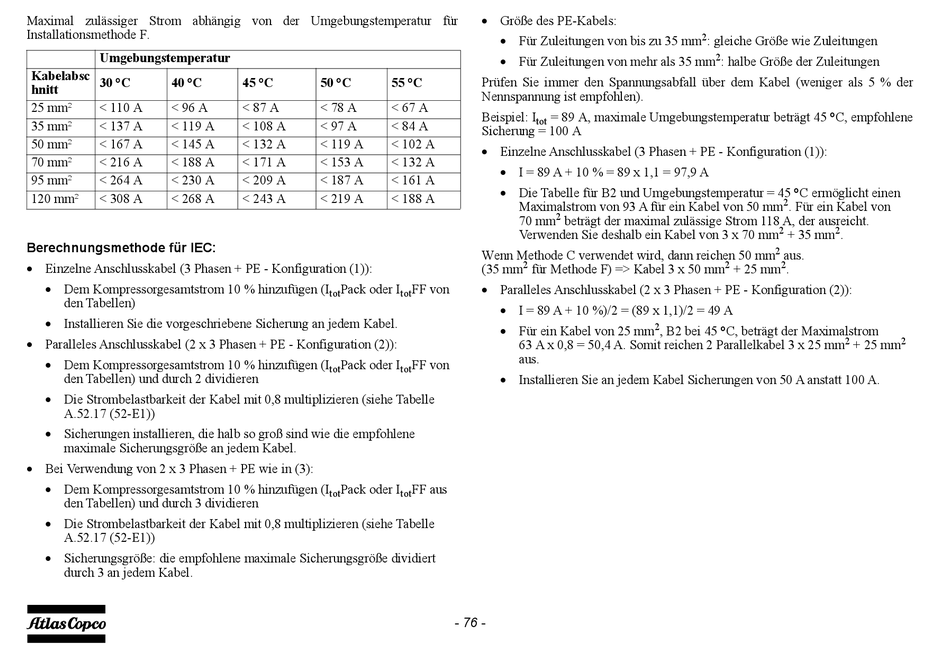

Maximal zulässiger Strom abhängig von der Umgebungstemperatur für
Installationsmethode F.
Umgebungstemperatur
Kabelabsc
30 °C
40 °C
hnitt
25 mm²
< 110 A
< 96 A
35 mm²
< 137 A
< 119 A
50 mm²
< 167 A
< 145 A
70 mm²
< 216 A
< 188 A
95 mm²
< 264 A
< 230 A
120 mm²
< 308 A
< 268 A
Berechnungsmethode für IEC:
 Einzelne Anschlusskabel (3 Phasen + PE - Konfiguration (1)):
 Dem Kompressorgesamtstrom 10 % hinzufügen (I
den Tabellen)
 Installieren Sie die vorgeschriebene Sicherung an jedem Kabel.
 Paralleles Anschlusskabel (2 x 3 Phasen + PE - Konfiguration (2)):
 Dem Kompressorgesamtstrom 10 % hinzufügen (I
den Tabellen) und durch 2 dividieren
 Die Strombelastbarkeit der Kabel mit 0,8 multiplizieren (siehe Tabelle
A.52.17 (52-E1))
 Sicherungen installieren, die halb so groß sind wie die empfohlene
maximale Sicherungsgröße an jedem Kabel.
 Bei Verwendung von 2 x 3 Phasen + PE wie in (3):
 Dem Kompressorgesamtstrom 10 % hinzufügen (I
den Tabellen) und durch 3 dividieren
 Die Strombelastbarkeit der Kabel mit 0,8 multiplizieren (siehe Tabelle
A.52.17 (52-E1))
 Sicherungsgröße: die empfohlene maximale Sicherungsgröße dividiert
durch 3 an jedem Kabel.
45 °C
50 °C
55 °C
< 87 A
< 78 A
< 67 A
< 108 A
< 97 A
< 84 A
< 132 A
< 119 A
< 102 A
< 171 A
< 153 A
< 132 A
< 209 A
< 187 A
< 161 A
< 243 A
< 219 A
< 188 A
Pack oder I
FF von
tot
tot
Pack oder I
FF von
tot
tot
Pack oder I
FF aus
tot
tot
 Größe des PE-Kabels:
 Für Zuleitungen von bis zu 35 mm
 Für Zuleitungen von mehr als 35 mm
Prüfen Sie immer den Spannungsabfall über dem Kabel (weniger als 5 % der
Nennspannung ist empfohlen).
Beispiel: I
= 89 A, maximale Umgebungstemperatur beträgt 45 °C, empfohlene
tot
Sicherung = 100 A
 Einzelne Anschlusskabel (3 Phasen + PE - Konfiguration (1)):
 I = 89 A + 10 % = 89 x 1,1 = 97,9 A
 Die Tabelle für B2 und Umgebungstemperatur = 45 °C ermöglicht einen
Maximalstrom von 93 A für ein Kabel von 50 mm
2
70 mm
beträgt der maximal zulässige Strom 118 A, der ausreicht.
Verwenden Sie deshalb ein Kabel von 3 x 70 mm
Wenn Methode C verwendet wird, dann reichen 50 mm
2
(35 mm
für Methode F) => Kabel 3 x 50 mm
 Paralleles Anschlusskabel (2 x 3 Phasen + PE - Konfiguration (2)):
 I = 89 A + 10 %)/2 = (89 x 1,1)/2 = 49 A
 Für ein Kabel von 25 mm
63 A x 0,8 = 50,4 A. Somit reichen 2 Parallelkabel 3 x 25 mm
aus.
 Installieren Sie an jedem Kabel Sicherungen von 50 A anstatt 100 A.
- 76 -
2
: gleiche Größe wie Zuleitungen
2
: halbe Größe der Zuleitungen
2
. Für ein Kabel von
2
+ 35 mm
2
aus.
2
2
+ 25 mm
.
2
, B2 bei 45 °C, beträgt der Maximalstrom
2
.
2
2
+ 25 mm
