Wichtige Einzelheiten
VERWENDETE
SICHERHEITSPIKTOGRAMME
Dieses Symbol macht Sie auf gefährliche
Situationen
aufmerksam.
betreffende Betrieb kann Personen
gefährden und zu Verletzungen führen.
Nach diesem Symbol folgen zusätzliche
Informationen.
ALLGEMEINE BESCHREIBUNG
Der

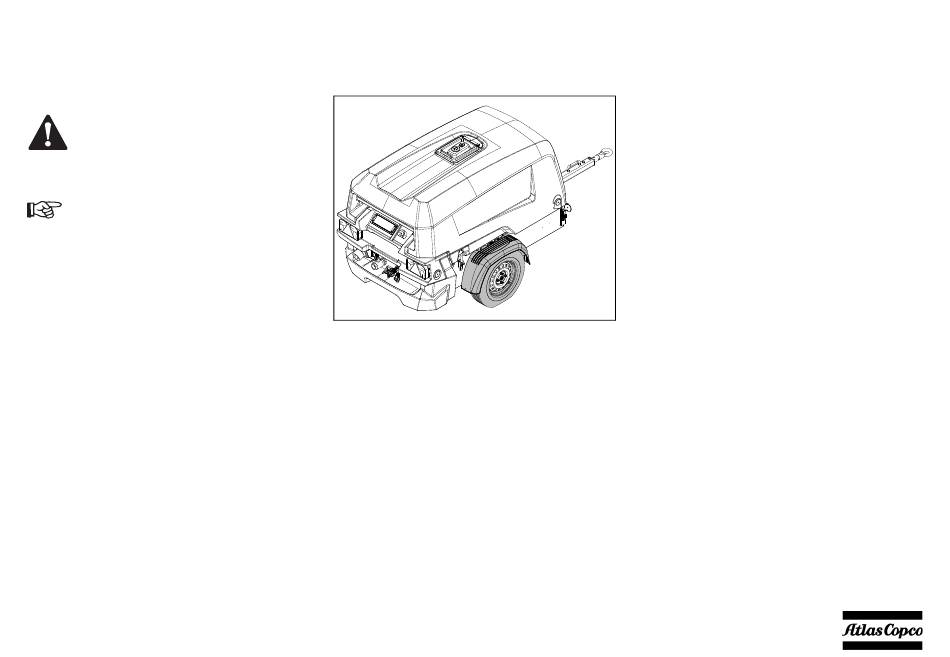

Die Kompressoren H185 VSD bzw. H250 VSD sind
schallgedämpfte,
einstufige,
Schraubenkompressoren, die für einen effektiven
Betriebsdruck von 7 bar(g) (101,5 psi) bis 12,0 bar(g)
(174,0 psi) ausgelegt sind (siehe Kapitel Technische
Daten).
Der Kompressor ist mit einem PE-Schutzdach
installiert.
PE ist sehr robust und kann nicht rosten. Es behält
seine Form und Farbe während der gesamten
Nutzungsdauer der Maschine. Es ist vollständig
recycelbar, um die Umweltauswirkungen so gering
wie möglich zu halten. Das geringe Gewicht des
Kompressors (unter 750 kg) ermöglicht es, ihn mit
einem standardmäßigen europäischen Führerschein
zu schleppen.
- 15 -
Die Haube hat Öffnungen an der Rück- und
Vorderseite für den Ein- und Austritt von Kühlluft.
Die Innenseite der Haube ist mit schalldämpfendem
Material verkleidet.
Dauermagnetmotor
Der Kompressor wird durch einen Motor mit einer
Isolierung der Klasse H angetrieben. Er erreicht eine
maximale Drehzahl von 9000 U/min.
Frequenzantrieb
Der
Kompressor
flüssigkeitsgekühlten
Stromnetz/Generator aus betrieben.
Die Eingangsleistung wird durch ein Active Front
End auf einen DC-Spannungsbus übertragen. Dieser
DC-Bus betreibt dann einen Umrichter, der die
gewünschte
Dauermagnetmotor erzeugt.
öleingespritzte
Die Energie vom Netz/Generator ist 3-phasig ohne
Neutralleiter,
Frequenzantriebs zwischen 380 und 480 V AC liegt.
Der Strombereich ist beschränkt, und zwar auf 16A
bis 50A beim H185 VSD und auf 16A bis 63A beim
H250 VSD.
Der Strombereich für H250 VSD USA ist auf 60A
begrenzt.
Kompressor
Im Kompressorgehäuse sind zwei auf Kugel- und
Rollenlagern montierte Schraubenläufer eingebaut.
Der
vom
Hauptläufer treibt den Nebenläufer an.
Der Kompressor verwendet die Variable Speed Drive
wird
über
einen
Frequenzantrieb
vom
elektrische
Energie
für
den
wobei
die
Spannung
Dauermagnetmotor
angetriebene
des
