BEFESTIGUNGSWERKZEUGE
Verwenden Sie nur CE-zugelassene Zurrgurte
(Spanngurte).
Die Zurrgurte (Spanngurte) müssen vom Typ LC
2000 daN und Stf 350 daN sein.
(2)
(3)

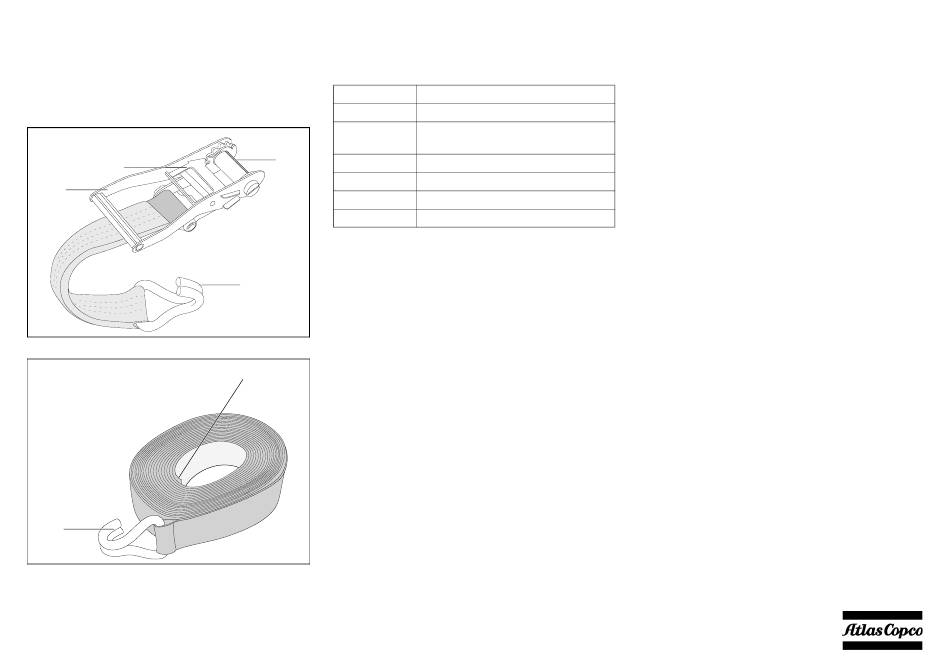

Fester Gurt
(5)
Einstellgurt
Das Zurrgurt-Set hat zwei separate Gurte, den festen
Gurt und den Einstellgurt.
Bezug
1
2
3
(1)
4
5
6
Befestigung der Zurrgurte
1. Befestigen Sie den Haken des festen Gurts (4) an
(4)
einer Öse am Transportfahrzeug. Öffnen Sie den
Schaltradgriff (3) am festen Gurt. Heben und
senken Sie den Schaltradgriff (3), bis der Schlitz
(1) sichtbar und zugänglich ist (wie in der
Abbildung dargestellt).
(6)
2. Befestigen Sie den Haken des Einstellgurts (5) an
einer Öse an der Einheit. Führen Sie das offene
Ende des Einstellgurts (6) von unten nach oben
durch den Schlitz (1).
3. Ziehen Sie das offene Ende (6) so heraus, dass
eine Schleife entsteht. Am offenen Ende (6) muss
so lange gezogen werden, bis der Einstellgurt
nicht mehr locker ist.
4. Heben und senken Sie den Schaltradgriff (3) bis
die erforderliche Kraft zur Erhöhung der
Spannung des Gurts zu groß wird.
5. Drücken Sie den Schaltradgriff (3) nach unten, um
die Gurte einzurasten.
Beschreibung
Schlitz für Einstellgurt
Arretiermechanismus des
Schaltrades (Sperrklinke)
Schaltradgriff
Haken des festen Gurts
Haken des Einstellgurts
Ende des Einstellgurts öffnen
- 27 -
Entfernung der Zurrgurte
1. Den Knarrengriff (3) öffnen.
2. Ziehen Sie den Arretiermechanismus des
Schaltrades (2) in Richtung Griff des
Schaltradgriffs (3), um die Spannung am
Einstellgurt zu lösen.
3. Ziehen Sie das offene Ende des Einstellgurts (6)
aus dem Schlitz (1).
4. Haken Sie die festen und die Einstellgurte aus den
Ösen aus, an denen sie angebracht waren.
5. Bewahren Sie die Zurrgurte in einem sicheren
Bereich auf.
