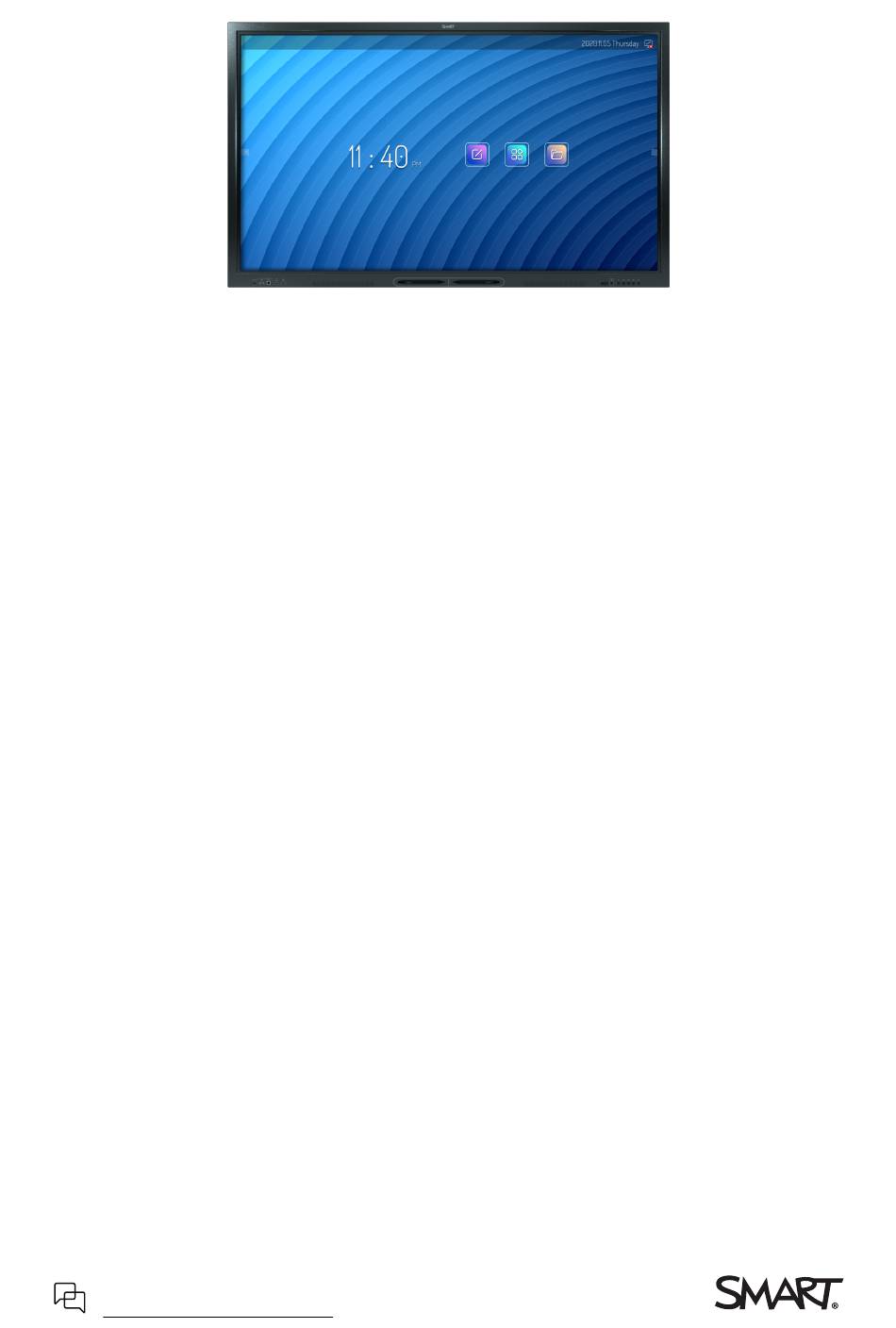

- Seite 1 Interaktive Displays der SMART Board Serie ® Montage- und Wartungshandbuch SBID-GX165 SBID-GX175 SBID-GX186 IDGX65-1 IDGX75-1 IDGX86-1 War dieses Dokument hilfreich? smarttech.com/docfeedback/171744...
- Seite 2 Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI-Handelsaufmachung und die HDMI-Logos sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing Administrator, Inc. Inhaber der Wortmarke Bluetooth ist die Bluetooth SIG, Inc. und jede entsprechende Nutzung solcher Marken durch SMART Technologies ULC erfolgt unter Lizenz. Markenhinweis SMART Board, SMART Notebook, SMART TeamWorks, SMART Meeting Pro, Object Awareness, Silktouch, smarttech, das SMART Logo und sämtliche SMART...
- Seite 3 Setzen Sie das Display weder Regen noch Feuchtigkeit aus, um das Risiko eines Brandes oder elektrischen Schlags zu verringern. Falls Teile des Displays ersetzt werden müssen, stellen Sie sicher, dass nur von SMART Technologies zugelassene Ersatzteile oder Ersatzteile mit den gleichen Eigenschaften wie die Originalteile vom Servicetechniker verwendet werden.
- Seite 4 Stabilitätsgefahr: Das Display kann herunterfallen und schwere Verletzungen oder den Tod verursachen. Um Verletzungen zu vermeiden, muss das Display gemäß den Installationsanweisungen und unter Verwendung der von SMART bereitgestellten Montageteile (falls im Lieferumfang enthalten) sicher an der Wand montiert werden. Wenn Ihr Display keine Montageelemente enthält, stellen Sie sicher, dass Sie Montageelemente...
- Seite 5 Umgebung umzusehen und zu blinzeln trägt ebenfalls dazu bei, einer Belastung und Ermüdung der Augen vorzubeugen. Nur von SMARTbereitgestellte OPS-Geräte werden in SMART Board Interactive Display unterstützt. OPS-Appliances von Drittanbietern werden nicht unterstützt und ihre Verwendung kann zu schlechter Leistung oder Schäden am Display führen.
- Seite 6 Wichtige Informationen Modelle Modelle für Leistungsbedarf behördliche Zulassungen SBID-GX165 IDGX65-1 100 V bis 240 V AC, 50 Hz bis 60 Hz, 117 W SBID-GX175 IDGX75-1 100 V bis 240 VAC, 50 Hz bis 60 Hz, 157 W SBID-GX186 IDGX86-1 100 V bis 240 V AC, 50 Hz bis 60 Hz, 175 W Weitere Anforderungen und Informationen finden Sie in den technischen Daten des Displays (siehe Weitere Informationen auf Seite ...
- Seite 7 Ein- und Ausschalten des Displays Reinigung und Wartung des Displays Aktualisieren der System-Firmware Kapitel 5 Problembehandlung Fehlerbehebung für das Display und zugehörige SMART Produkte Kontaktieren Ihres Fachhändlers, wenn Sie weitere Unterstützung benötigen Anhang A Anpassen der Anzeigeeinstellungen Zugriff auf die Einstellungen des Displays...
- Seite 8 Befehle und Antworten Betriebsstatus Befehle Anhang D Registrierung Ihres Displays im SMART Remote Management Anhang E Deaktivieren und Aktivieren des eingebetteten Betriebssystems und anderer Eingänge 86 Öffnen der Einstellungen für Quelle, Bildmodus, Audiomodus und Menü des Displays Deaktivieren von Eingängen Erneutes Aktivieren von Eingängen...
- Seite 9 Interaktivität benötigen. Dieses Kapitel stellt die Funktionen Ihres Displays der GX-Serie vor. Über dieses Handbuch In dieser Anleitung wird beschrieben, wie Sie das interaktive Display der SMART Board GX Serie montieren und warten. Sie umfasst folgende Informationen: So montieren Sie das Display: So schließen Sie Stromversorgung und Geräte an:...
- Seite 10 Kapitel 1 Willkommen Dieses Handbuch enthält auch Informationen zu den Einstellungen des Displays und zur Unterstützung der Fernverwaltung. Diese Anleitung richtet sich an all jene, die Displays in ihren Unternehmen montieren und warten. Für Benutzer des Displays stehen weitere Unterlagen und Materialien zur Verfügung (siehe Weitere Informationen auf Seite ...
- Seite 11 Kapitel 1 Willkommen Informationen zum Display Die SMART Board GX-Serie bietet Ihnen alles, was Sie für den Einstieg in die Interaktivität benötigen. Das Display enthält eine umfassende Reihe von Funktionen und Komponenten. Berühren Sie haben die Möglichkeit, auf dem Display alles zu tun, was Sie auch an Ihrem Computer tun können.
- Seite 12 Kapitel 1 Willkommen Montageelemente Sie können VESA-konforme Wandhalterungen wie die Wandhalterung WM-SBID-200 von SMART (nicht im Lieferumfang enthalten) verwenden, um das Display an einer Wand zu montieren (siehe Montieren des Displays an einer Wand auf Seite 19). Sie können das Display auch auf einem mobilen Ständer montieren (siehe Zubehör auf Seite 15).
- Seite 13 Raumcomputer und Gäste-Laptops Sie können Raumcomputer und Gast-Laptops an den Bildschirm anschließen und mit ihnen interagieren. Das Display wird mit SMART-Software geliefert, die Sie auf angeschlossenen Computern installieren können, um die Funktionen des Displays in vollem Umfang nutzen zu können. ...
- Seite 14 Verankerungspunkte am Display befestigt ist. Nicht ausreichend gesicherte Geräte können das Display beschädigen. (Die Verankerungsschrauben einer OPS Appliance sind in der Regel unverankert, obwohl einige einfach separate Verankerungsschrauben enthalten.) Identifizieren Ihres spezifischen Modells SMART bietet mehrere Modelle der interaktiven Displays der SMART Board® Serie GX an. docs.smarttech.com/de/kb/171744...
- Seite 15 Hilfe zur Identifizierung Ihres Modells finden Sie auf den Etiketten auf der Rückseite oder der linken Seite des Displays. Modell Bildschirmgröße (ungefähr) SBID-GX165 65" (165 cm) SBID-GX175 75" (190 cm) SBID-GX186 218 cm Zubehör Das Zubehör für das Display umfasst Folgendes: SMART OPS-PC-Modul SMART-Wandhalterung (WM-SBID-200) für SMART Board-Displays Ständer USB-Extender Siehe auch smarttech.com/accessories docs.smarttech.com/de/kb/171744...
- Seite 16 SMART stellt eine Vielzahl anderer Dokumente für das Display im Support-Bereich der SMART Website (smarttech.com/support) bereit. Scannen Sie den QR-Code auf dem Umschlag dieses Handbuchs, um Links zu den Dokumenten der interaktiven Displays der SMART Board GX Serie und anderen Support-Ressourcen zu erhalten.
- Seite 17 Verbinden der Stromversorgung und erstmaliges Einschalten des Displays Konfigurieren der Netzwerkeinstellungen des Displays SMART empfiehlt, dass die Montage des Displays nur von geschulten Monteuren ausgeführt wird. Dieses Kapitel richtet sich an die Monteure. Die Monteure müssen sich diese Informationen sowie die Montageanleitung, die mit dem Display geliefert wird, durchlesen, bevor sie mit der Montage des Displays beginnen.
- Seite 18 Kapitel 2 Montieren des Displays Wichtig Sie bewegen das Display auf eigene Gefahr. SMART haftet nicht für Schäden oder Verletzungen, die während des Transports des Displays entstanden sind. Transport des Displays: Befolgen Sie die örtlichen Sicherheitsvorschriften und -normen. Verpacken Sie das Display in seiner Originalverpackung, einschließlich Palette.
- Seite 19 Ihrem autorisierten SMART Reseller beziehen (smarttech.com/where). Achtung Bewegen Sie das Display ausschließlich in der Original- oder einer bei Ihrem autorisierten SMART Certified Reseller gekauften Ersatzverpackung. Beim Bewegen des Displays ohne ordnungsgemäße Verpackung entstehen möglicherweise Sachschäden und es kann zu einem Erlöschen der Garantie kommen.
- Seite 20 Kapitel 2 Montieren des Displays Auswählen eines Standortes Ein Display wird üblicherweise am Fokuspunkt eines Raumes montiert, zum Beispiel vorn in einem Klassen- oder Konferenzraum. Die Auswahl eines geeigneten Standorts ist entscheidend, um das bestmögliche Erlebnis mit dem Display zu gewährleisten. Berücksichtigen Sie folgende Faktoren bei der Auswahl der Position: Faktor Zu berücksichtigende Aspekte Raumkonfiguration...
- Seite 21 Faktor Zu berücksichtigende Aspekte Sichtbarkeit Der Bildschirm des Displays ist von allen Benutzern im Raum problemlos zu sehen. SMART empfiehlt, dass Benutzer innerhalb eines Blickwinkels von 178° sitzen: Hinweis Der Ansichtsbereich ist von der Auflösung des Displays und einer Reihe weiterer Faktoren abhängig.
- Seite 22 Stellen Sie sicher, dass die Wand, an der das Display montiert werden soll, das Gewicht des Displays und der Montageelemente tragen kann. Wenn das nicht möglich ist, ziehen Sie die Verwendung eines SMART Wandständer in Betracht, um einen Teil des Gewichts von der Wand auf den Boden zu übertragen.
- Seite 23 Wenden Sie sich an einen autorisierten SMART Reseller in Ihrer Nähe (smarttech.com/where), um weitere Informationen zu SMART-Montageoptionen zu erhalten. Wenn Sie sich für die Montagelösung eines Drittanbieters statt von SMART entscheiden, stellen Sie sicher, dass die Wandhalterung groß genug ist und das Gewicht des Displays sowie des angeschlossenen Zubehörs trägt.
- Seite 24 Wandmontage nicht möglich ist. Verwenden mobiler SMART-Ständer SMART Mobile Ständer sind für SMART Board Interactive Display konzipiert. Einige sind höhenverstellbar. Einige Modelle umfassen ein verschließbares Gehäuse zum Sichern von Geräten sowie arretierbare und drehbare Rollen zum einfachen Bewegen des Ständers.
- Seite 25 Kapitel 2 Montieren des Displays So konfigurieren Sie das Netzwerk: 1. Öffnen Sie die erforderlichen TCP/UDP-Ports: Protokoll Port-Bereich Funktion Aktualisierung der Systemsoftware 56789 EShare-App 25123 EShare-App 8121 EShare-App 8000 EShare-App 8001 EShare-App 48689 EShare-App 25123 EShare-App 2. Fügen Sie die folgenden URLs zur Netzwerk-Zulassungsliste hinzu: Feature h1.ee-share.com EShare-App...
- Seite 26 Kapitel 2 Montieren des Displays Wichtig Verwenden Sie nicht die RJ45-Buchse eines OPS -PCs, um eine Verbindung zu einem Netzwerk herzustellen. Hinweis Die Verbindung des Netzwerkdisplays wird intern mit einem OPS -PC geteilt. Tipp Wenn Sie eine der RJ45-Buchsen des Displays zum Herstellen einer Netzwerkverbindung verwenden, können Sie die andere Buchse mit...
- Seite 27 Kapitel 2 Montieren des Displays Verbinden der Stromversorgung und erstmaliges Einschalten des Displays So schließen Sie das Display an die Stromversorgung an Schließen Sie das mitgelieferte Netzkabel an den Netzeingang an der Rückseite des Displays und an eine Netzsteckdose an. Hinweis Informationen zur Stromversorgung und zum Stromverbrauch finden Sie in den technischen Daten Ihres Displays (siehe Weitere Informationen auf Seite ...
- Seite 28 Kapitel 2 Montieren des Displays 1. Schieben Sie den Netzschalter neben dem Netzanschluss auf der Rückseite des Bedienfelds in die Position ON (I). SBID-GX165 SBID-GX175 und SBID-GX186 2. Wählen Sie Ihre bevorzugte Sprache und tippen Sie dann auf das Symbol Weiter 3.
- Seite 29 Kapitel 2 Montieren des Displays 8. Legen Sie ein Passwort für die Bildschirmsperrfunktion fest und tippen Sie dann auf Enter. Wichtig Stellen Sie sicher, dass der Passcode für die Bildschirmsperre autorisierten Benutzern des Displays zur Verfügung gestellt wird. Benutzer müssen den Passcode eingeben, um den Bildschirm des Displays zu entsperren, wenn die Sperrbildschirmfunktion aktiviert ist.
- Seite 30 Kapitel 2 Montieren des Displays In einem ungesicherten Netzwerk einrichten: 1. Drücken Sie die Taste Einstellungen auf dem vorderen Bedienfeld. 2. Tippen Sie auf das Netzwerksymbol , um den Wi-Fi Guest-Bildschirm zu öffnen. 3. Stellen Sie sicher, dass Erweiterte Einrichtung ausgewählt ist. 4.
- Seite 31 Kapitel 2 Montieren des Displays 4. Schalten Sie den Schalter Verbinden ein. 5. Um eine IP-Adresse automatisch zu beziehen, aktivieren Sie das Kontrollkästchen DHCP. ODER Um eine IP-Adresse manuell zu konfigurieren, aktivieren Sie das Kontrollkästchen Statisch, geben Sie die IP-Adresse, das Gateway, die Netzwerk-Präfixlänge (Netmask-Bit-Anzahl) und die DNS ...
- Seite 32 Stellen Sie sicher, dass alle zum Display laufende Kabel, die über den Boden verlegt sind, ordentlich gebündelt und markiert sind, um eine Stolpergefahr zu vermeiden. Installieren der SMART-Software Das Display wird mit SMART Software geliefert, die Sie auf angeschlossenen Raumcomputern und Gastlaptops installieren können. Andere SMART Software ist erhältlich, wird aber separat verkauft. beinhaltet:...
- Seite 33 Sie können die Kabel nach Bedarf über den Boden oder hinter Wänden entlang führen. Notizen Installieren Sie die SMART Software auf Computern, die Sie mit dem Display verbinden (siehe Installieren der SMART-Software auf der vorherigen Seite). Wie unten gezeigt, teilen sich HDMI 1, HDMI 2, VGA und Display Port die Touch-USB-Typ-B- Buchse an der seitlichen Anschlussleiste, und HDMI verwendet die Touch-USB-Typ-B-Buchse an der vorderen Anschlussleiste (siehe Teilen von USB-Typ-B-Anschlüssen auf Seite ...
- Seite 34 Kapitel 3 Verbinden von Computern und anderen Geräten USB Typ-C Verbindung Standard Verbindungstyp Kabel SuperSpeed-USB Typ-C USB Typ-C USB 3.2 Gen 1 Video/Audio/Touch (SuperSpeed, 5 Gbit/s) docs.smarttech.com/de/kb/171744...
- Seite 35 Kapitel 3 Verbinden von Computern und anderen Geräten HDMI Verbindung Standard Verbindungstyp Kabel Premium High Speed HDMI (18 HDMI HDMI 2.0 Video/Audio Gbps) Hochgeschwindigkeits-USB 2.0 Touch- USB 2.0, Typ B Berühren Eingang docs.smarttech.com/de/kb/171744...
- Seite 36 Kapitel 3 Verbinden von Computern und anderen Geräten HDMI 1 Verbindung Standard Verbindungstyp Kabel Premium High Speed HDMI (18 HDMI 1 HDMI 2.0 Video/Audio Gbps) Hochgeschwindigkeits-USB 2.0 Berühren USB 2.0, Typ B Berühren docs.smarttech.com/de/kb/171744...
- Seite 37 Kapitel 3 Verbinden von Computern und anderen Geräten HDMI 2 Verbindung Standard Verbindungstyp Kabel Premium High Speed HDMI (18 HDMI 2 HDMI 2.0 Video/Audio Gbps) Hochgeschwindigkeits-USB 2.0 Berühren USB 2.0, Typ B Berühren docs.smarttech.com/de/kb/171744...
- Seite 38 Kapitel 3 Verbinden von Computern und anderen Geräten Displayanschluss Verbindung Standard Verbindungstyp Kabel Displayanschluss Displayanschluss DisplayPort 1.2 Video/Audio Hochgeschwindigkeits-USB Berühren USB 2.0, Typ B Berühren docs.smarttech.com/de/kb/171744...
- Seite 39 Kapitel 3 Verbinden von Computern und anderen Geräten Verbindung Standard Verbindungstyp Kabel Video Audio-In Stereo 3,5 mm Audio Stereo 3,5 mm Berühren USB 2.0, Typ B Berühren Hochgeschwindigkeits-USB 2.0 Anzeigen des Eingangs eines verbundenen Computers oder anderen Geräts 1. Schließen Sie ein Gerät an die Anschlüsse USB Typ-C, HDMI, HDMI 1, HDMI 2, Display Port oder VGA des Displays an.
- Seite 40 Kapitel 3 Verbinden von Computern und anderen Geräten 2. Wählen Sie die Quelle mit einer der folgenden Methoden aus: Verwenden des Menüs Seitensymbolleiste Verwenden der Fernbedienung a. Öffnen Sie das Menü Seitensymbolleiste, Drücken Sie die Taste Eingangsauswahl indem Sie auf eine der auf der Fernbedienung.
- Seite 41 Sofern dies möglich ist, stellen Sie alle verbundenen Computer auf diese Auflösungen und Bildwiederholraten ein. Nähere Anweisungen finden Sie in den Unterlagen zum Betriebssystem der Computer. Verwenden von empfohlenen Kabeln SMART empfiehlt die Verwendung folgender Kabelvarianten: Kabeltyp Maximale Länge Empfehlung...
- Seite 42 Kapitel 3 Verbinden von Computern und anderen Geräten Kabeltyp Maximale Länge Empfehlung USB 3.0 SMART unterstützt nur Installationen, bei denen direkt angeschlossene Video- und USB-Kabel oder Extender mit Wechselstromversorgung verwendet werden. Möglicherweise können Sie höherwertige Kabel verwenden, die die empfohlene Länge überschreiten.
- Seite 43 Kapitel 3 Verbinden von Computern und anderen Geräten Verbinden eines SMART OPS-PC-Moduls Wenn Ihr Unternehmen ein SMART OPS PC-Modul erworben hat, können Sie oder der Installateur Ihres Unternehmens das Modul im Zubehörsteckplatz des Displays installieren, indem Sie die Installationsanleitung des OPS PC-Moduls befolgen (docs.smarttech.com/de/kb/171775 oder...
- Seite 44 Die frontseitige USB-2.0-Typ-A-Buchse schaltet auf den aktiven Eingang um, z. B. auf das Android-System des Displays, den Computer im OPS-Slot oder einen extern angeschlossenen Computer. Anschließen eines externen Displays Bei einigen SMART Board GX-Displays können Sie ein externes Display über den HDMI 2.0- Ausgangsanschluss am Anschlussfeld (abgebildet) anschließen. docs.smarttech.com/de/kb/171744...
- Seite 45 Kapitel 3 Verbinden von Computern und anderen Geräten Hinweis Einige Displays verfügen nicht über diesen Anschluss. Auf dem externen Display wird das gleiche Bild wie auf dem Display angezeigt. Dies ist nützlich, wenn Sie das Display in einem Auditorium oder einem anderen großen Raum verwenden, wo ein zweites Display von Vorteil wäre.
- Seite 46 Kapitel 3 Verbinden von Computern und anderen Geräten Sie müssen die Verwendung eines externen Audiosystems in den Anzeigeeinstellungen aktivieren (siehe Bild-, Audio- und Menüeinstellung auf Seite 75). Wichtig Verwenden Sie einen 3,5-mm-Stereo-Klinkenstecker (nur 15 mm lang) zum Anschluss an den 3,5- mm-Stereoausgang des Displays.
- Seite 47 Wenn Sie ein Audiosystem an den S/PDIF-Ausgang des Displays anschließen, regelt das Audiosystem die Lautstärke, anstatt die Lautstärkeregelung dem Display zu überlassen. Analoge Videoeingänge und -ausgänge anschließen Sie können eine externe analoge Video- und Audioquelle über den Anschluss (AV in) an das SMART Board GX-Display anschließen. docs.smarttech.com/de/kb/171744...
- Seite 48 Wichtig Verwenden Sie einen Composite-to-AV-Adapter mit einem 4-poligen 3,5-mm-Stecker. Stellen Sie sicher, dass das Adapterkabel nicht länger als 0,3 m ist. Das SMART Board GX-Display enthält auch einen analogen yPbPr-Videoanschluss. Bei Verwendung dieses Anschlusses wird Audio mit dem Audioeingang (siehe Abbildung) geliefert.
- Seite 49 Kapitel 3 Verbinden von Computern und anderen Geräten Sie können ein externes Display über den SMART Board® analogen Video (AV-Ausgang) des GX- Displays anschließen. Auf dem externen Display wird das gleiche Bild wie auf dem Display angezeigt. Wichtig Verwenden Sie einen AV-Verbundadapter mit einem 4er Stecker á 3,5mm, der nicht länger als 0,3 m ist.
- Seite 50 Kapitel 3 Verbinden von Computern und anderen Geräten Anschlussdiagramme Seitliche und untere Anschluss -Felder Dieses Diagramm und diese Tabelle zeigen die Anschlüsse am Anschlussfeld des Displays: Verbindung Für den Anschluss an Notizen HDMI 2.0-Ausgang Externes Display Siehe Anschließen eines externen Displays auf Seite ...
- Seite 51 Kapitel 3 Verbinden von Computern und anderen Geräten Verbindung Für den Anschluss an Notizen USB 2.0 Typ-A Unterstützte USB-Laufwerke Siehe Anschließen anderer Geräte auf Seite 44 und andere Peripheriegeräte Siehe USB-Kabel und Stecker Dieser Anschluss ist immer mit dem internen Android-System des Displays verbunden;...
- Seite 52 Kapitel 3 Verbinden von Computern und anderen Geräten Verbindung Für den Anschluss an Notizen AV-Ausgang AV 3,5 mm Ausgang (Video) Siehe Analoge Videoeingänge und -ausgänge anschließen auf Seite 47 Audio-Ausgang Externes Audiosystem Siehe Anschließen eines externen Audiosystems auf Seite ...
- Seite 53 Kapitel 3 Verbinden von Computern und anderen Geräten Verbindung Für den Anschluss an Notizen USB 3.1 Typ-C USB-Typ-C-Eingang (Video, Siehe Verbinden von Raumcomputern und Gast- Audio und Touch) Laptops auf Seite 33 Siehe USB-Kabel und Stecker Hinweis Der USB 3.1 Typ-C-Anschluss kann auch 15 W Leistung an angeschlossene Geräte liefern.
- Seite 54 Kapitel 3 Verbinden von Computern und anderen Geräten Verbindung Für den Anschluss an Notizen USB 3.2 Gen 1 Unterstützte SuperSpeed Siehe Anschließen von USB- Laufwerken und anderen (SS) und USB 2.0- Laufwerke, Peripheriegeräten auf Seite 44 Peripheriegeräte und Siehe USB-Kabel und Stecker andere Geräte an OPS (falls...
- Seite 55 In den meisten Situationen können Sie das Display in den Standby-Modus versetzen, wenn Sie es nicht verwenden, indem Sie den Anweisungen im Benutzerhandbuch für interaktive Displays der SMART Board GX Serie (docs.smarttech.com/de/kb/171745) folgen. In einigen Fällen, z.B. beim Transportieren des Displays oder Reinigen des Bildschirms, müssen Sie das Display ausschalten.
- Seite 56 Kapitel 4 Warten des Displays 2. Stellen Sie den Netzschalter (neben dem Wechselstromeingang) auf der Unterseite der Rückseite des Displays auf die Position AUS (O). SBID-GX165 SBID-GX175 und SBID-GX186 So schalten Sie das Display ein 1. Stellen Sie den Netzschalter (neben dem Wechselstromeingang) auf der Unterseite der Rückseite des Displays auf die Position EIN (I).
- Seite 57 3. Wischen Sie den Bildschirm mit einem fusselfreien, nicht scheuernden Tuch ab. Hinweis Sie können auch ein feuchtes Tuch mit einem Tropfen Spülmittel verwenden oder die Anweisungen im Wissensdatenbank-Artikel So reinigen Sie SMART Board-Oberflächen und Zubehör befolgen. Reinigen der Berührungssensoren Das Display nutzt Infrarotsender (IR) und Sensoren im Umkreis des Displays zwischen Bildschirm und Rahmen.
- Seite 58 Wenn nach dem Einschalten des Displays Kondenswasser auftritt, wählen Sie eine aktive Videoquelle aus und lassen Sie das Display 48 Stunden lang eingeschaltet. Wenn das Kondenswasser nicht verdunstet, wenden Sie sich an den SMART Support, sofern die Garantie für das Display noch gültig ist.
- Seite 59 Kapitel 4 Warten des Displays Wichtig Verwenden Sie nur Stifte, die für interaktive Displays der SMART Board GX-Serie entwickelt wurden. Stifte für andere SMART-Produkte sind nicht mit den interaktiven Displays der SMART Board GX-Serie kompatibel (siehe Vergleich der Stifte für SMART-Produkte).
- Seite 60 Kapitel 4 Warten des Displays 6. Heben Sie das Display aus der Montageposition. Warnung Platzieren Sie das Display nicht auf einem schrägen oder instabilen Wagen, Ständer oder Tisch. Das Display könnte herunterfallen, wodurch es zu Verletzungen oder ernsthaften Sachschäden kommen kann. Achtung Lassen Sie das Display nicht längere Zeit mit der Displayseite nach oben oder nach unten hängen.
- Seite 61 Kapitel 4 Warten des Displays So wenden Sie ein Firmware-Update über die Einstellungen an: 1. Drücken Sie die Taste Einstellungen auf dem vorderen Bedienfeld. 2. Tippen Sie auf das Symbol Systemeinstellungen und dann auf Nach Updates suchen. Eine Nachricht informiert Sie darüber, ob ein Update verfügbar ist. Hinweis Die Anzeige kann bei einem Firmware-Update mehrmals neu starten.
- Seite 62 Ihr Fachhändler fragt Sie möglicherweise nach der Seriennummer des Displays. Die Seriennummer befindet sich auf einem Etikett auf der linken Seite des Displays. Tipp Scannen Sie den QR-Code auf dem Etikett, um die Support-Seiten zum interaktiven Display der SMART Board GX Serie auf der SMART Website anzuzeigen. docs.smarttech.com/de/kb/171744...
- Seite 63 Anhang A Anpassen der Anzeigeeinstellungen Zugriff auf die Einstellungen des Displays Beendigung der Display-Einstellungen Netzwerkeinstellungen Datums-, Zeit-, Orts- und Spracheinstellungen Systemeinstellungen und Apps Steuerung sperren Energie-Einstellungen Info Zugriff auf die Einstellungen des Displays Sie können auf die Einstellungen des Displays zugreifen, indem Sie die Taste Einstellungen dem vorderen Bedienfeld, der Fernbedienung oder der schwebenden Werkzeugleiste drücken.
- Seite 64 Anhang A Anpassen der Anzeigeeinstellungen Option Einstellungen Funktion Notizen Netzwerk Siehe Netzwerkeinstellungen Konfiguration von Netzwerk- oben. und Wi-Fi-Einstellungen. Datums-, Zeit- und Siehe Datums-, Zeit-, Orts- Änderung des Datums- und Spracheinstellungen und Spracheinstellungen auf Zeitformats oder der Seite 66. Spracheinstellungen.
- Seite 65 Anhang A Anpassen der Anzeigeeinstellungen Option Werte Funktion Notizen Netzwerkliste Nicht verfügbar Zeigt Informationen zu ver- Das Display verbindet sich auto- fügbaren Wi-Fi-Netzwerken an. matisch wieder mit einem zuvor verbundenen Netzwerk, es sei denn, es wird mit Vergessen ent- fernt. Zertifikate installieren Nicht verfügbar Installiert ein SSL-Zertifikat für den...
- Seite 66 Anhang A Anpassen der Anzeigeeinstellungen Option Werte Funktion Notizen Hotspot-Name Nicht verfügbar Legt den Hotspot-Namen fest. Behalten Sie den Standard-Hots- pot-Namen bei oder geben Sie über die Bildschirmtastatur des Dis- plays einen neuen Namen ein. Sicherheit Kein Stellen Sie eine Ver- WPA2-PSK ist die bevorzugte schlüsselungsmethode für den Sicherheitsoption.
- Seite 67 Anhang A Anpassen der Anzeigeeinstellungen Option Werte Funktion Notizen Tastatur und Ein- Nicht verfügbar Ermöglicht es Ihnen, aus- Nicht verfügbar gabemethode zuwählen, welche der installierten Tastaturen und Ein- gabemethoden aktiv sind. Die Android-AOSP-Tastatur ist die Standardtastatur und die einzige vorinstallierte Tastatur. Stromeingangsmethode Android-Tasta- Stellt die Tastaturoptionen auf...
- Seite 68 Anhang A Anpassen der Anzeigeeinstellungen Option Werte Funktion Notizen Kein Signal-Hintergrund Nicht verfügbar Wählen Sie ein neues Bild aus, um Nur .png Dateien werden die Standardeinstellung auf dem unterstützt. Bildschirm zu ersetzen, wenn kein Speichern Sie die Hin- Videosignal vorhanden ist. tergrundbilddatei auf einem USB ...
- Seite 69 Deaktiviert die Verbindung Hindert Whiteboard-, Overlay- und Wenn diese Option aktiviert ist, funk- Aktivieren mit dem Internet für SMART- Vote-Apps daran eine Verbindung tionieren einige Funktionen von Deaktivieren Apps zum Internet herstellen. SMART Apps möglicherweise nicht richtig.
- Seite 70 Anhang A Anpassen der Anzeigeeinstellungen Option Werte Funktion Notizen Google Drive Hinzufügen Konfigurieren Sie das Display, um Nicht verfügbar Speichern oder Abrufen von Ele- Löschen menten aus einem Google Drive- Konto zu aktivieren. Erfordert ein Google-Konto. OneDrive Hinzufügen Konfigurieren Sie das Display, um Nicht verfügbar Speichern oder Abrufen von Ele- Löschen...
- Seite 71 Anhang A Anpassen der Anzeigeeinstellungen Option Werte Funktion Notizen Raumsteuerungsschloss Aktivieren Wenn diese Funktion aktiviert ist, Nicht verfügbar kann das Display über eine RS-232- Deaktivieren Verbindung ferngesteuert werden. Einstellungssperre Aktivieren Erstellen Sie einen Administrator- Dieser Administrator-Passcode ist Passcode, den Benutzer eingeben auch für die Verwendung der Ein- Deaktivieren müssen, um die Einstellungen zu...
- Seite 72 Anhang A Anpassen der Anzeigeeinstellungen Option Werte Funktion Notizen Seriennummer Nicht verfügbar Zeigt die Seriennummer des Dis- Nicht verfügbar plays an. Laufender Speicher Nicht verfügbar Zeigt an, wie viel RAM im Display Schließen oder deinstallieren Sie installiert ist und wie viel aktuell ver- Anwendungen von Drittanbietern, wendet wird.
- Seite 73 Anhang B Anpassen der Quelle, des Bildmodus, des Audio-Modus und der Menüeinstellungen Öffnen der Einstellungen für Quelle, Bildmodus, Audiomodus und Menü des Displays Beenden der Einstellungen für Quelle, Bildmodus, Audiomodus und Menü des Displays Quelleneinstellung Bild-, Audio- und Menüeinstellung Öffnen der Einstellungen für Quelle, Bildmodus, Audiomodus und Menü...
- Seite 74 Anhang B Anpassen der Quelle, des Bildmodus, des Audio-Modus und der Menüeinstellungen Quelleneinstellung Option Werte Funktion Notizen Alle Quellen Eingabequelle auswählen Wählen Sie die Eingangsquelle Drei Punkte ••• werden unter den eines angeschlossenen Computers Eingängen (USB Typ-C, HDMI, oder eines anderen Geräts zur HDMI 1, HDMI 2, OPS und DP) mit YPbPr Anzeige auf dem Display aus.
- Seite 75 Anhang B Anpassen der Quelle, des Bildmodus, des Audio-Modus und der Menüeinstellungen Option Werte Funktion Notizen Boot-Quelle Letzte Quelle Wählen Sie, welche Videoquelle Der Android-Startbildschirm ist die beim Start verwendet werden soll. Standardeingabe. Alle gesperrten Quellen werden Sie können Android sperren und ausgegraut.
- Seite 76 Anhang B Anpassen der Quelle, des Bildmodus, des Audio-Modus und der Menüeinstellungen Option Werte Funktion Notizen Farbtemperatur Standard Legt die Farbtemperatur des Bil- Warme Farbtemperaturen erschei- des fest. nen rötlicher, während kühle Farb- Warm temperaturen blauer erscheinen. Kalt Zoom-Modus 16:9 Legt das Seitenverhältnis des Bil- Das native Seitenverhältnis des Dis- des fest.
- Seite 77 Anhang B Anpassen der Quelle, des Bildmodus, des Audio-Modus und der Menüeinstellungen Option Werte Funktion Notizen HDMI EDID EDID 1,4 Stellt die HDMI-EDID-Version des Wenn EDID 1.4 ausgewählt ist, prä- aktiven HDMI-Anschlusses des Dis- sentiert sich das Display als ein EDID 2.0 plays auf EDID 1.4 oder EDID 2.0 HDMI 1.4-konformes Gerät.
- Seite 78 Anhang C Verwaltung des Displays über RS-232 Aktivieren der Raumsteuerung auf dem Display Konfigurieren der seriellen Schnittstelleneinstellungen Ihres Computers Befehle und Antworten Betriebsstatus Befehle Sie können ein RS-232-Kabel vom seriellen Ausgang eines Computers an den RS-232- Anschluss des Displays anschließen, um Videoeingänge aus der Ferne auszuwählen, das Display ein- oder auszuschalten und Informationen über die aktuellen Einstellungen des Displays, wie Lautstärke und Stromversorgungszustand, zu erhalten.
- Seite 79 Anhang C Verwaltung des Displays über RS-232 Tipp SMART bietet darüber hinaus SMART Remote Management, die Cloud-basierte Geräteverwaltungssoftware an, mit der Sie interaktive SMART Board Displays mit iQ und Geräte ™ mit Windows-, Chrome OS-, Android- und iOS-Betriebssystemen verwalten können. Weitere Informationen finden Sie unter SMART Remote ...
- Seite 80 Anhang C Verwaltung des Displays über RS-232 5. Senden Sie ein Zeilenumbruch (<CR>) an die Anzeige. Es sollte eine Fehlermeldung angezeigt werden. Hinweis Wenn keine Meldung erscheint, ist die serielle Schnittstelle nicht korrekt konfiguriert. Wiederholen Sie die Schritte 3 und 4. Befehle und Antworten Um über das Raumbediensystem auf Display-Informationen zuzugreifen oder Display-Einstellungen vorzunehmen, geben Sie Befehle ein und senden Sie ein Wagenrücklaufzeichen (<CR>) oder...
- Seite 81 Anhang C Verwaltung des Displays über RS-232 In vielen Terminalanwendungen auf einem Computer können Sie beim Eingeben von Befehlen die Taste BACKSPACE verwenden. Überprüfen Sie jeden Eintrag sorgfältig, bevor Sie einen Befehl an das Display senden. Senden Sie keinen weiteren Befehl, bis Sie eine Antwort erhalten. Wenn keine Antwort erfolgt, senden Sie ein Wagenrücklaufzeichen (<CR>) an das Display.
- Seite 82 Anhang C Verwaltung des Displays über RS-232 So erhöhen oder verringern Sie den Wert einer Einstellung Verwenden Sie diesen Befehl, um die Lautstärke in Schritten zu erhöhen. In diesem Beispiel wird die Lautstärke um 1 erhöht (zum weiteren Erhöhen wiederholen): k01sP201<CR>...
- Seite 83 Anhang C Verwaltung des Displays über RS-232 Befehle Funktion Befehl "Set" Befehl "Get" (Erhalten) Antwort Betriebsstatus k01sA00[Value]<CR> k01gi000<CR> Now [Value]<CR> Wobei [Wert] für eine der fol- Wobei [Wert] für eine der fol- genden Optionen steht: genden Optionen steht: 0 (Standby) 1 (an) Standby Input...
- Seite 84 Anhang C Verwaltung des Displays über RS-232 Funktion Befehl "Set" Befehl "Get" (Erhalten) Antwort Zahlen k01sT[Value]<CR> Nicht verfügbar Nicht verfügbar Wobei [Wert] für eine der fol- genden Optionen steht: 0–009 Hinweis Der Zahlenwert wird durch Eingabe einer Zahl zwischen 0 und 009 eingestellt.
- Seite 85 Displays im SMART Remote Management Ihr interaktives Display der Serie SMART Board GX verfügt über eine integrierte Funktion, mit der Sie das Display beim SMART Remote Management-Konto Ihrer Organisation registrieren können. Wenn Sie das Display anmelden, können Sie SMART Remote Management verwenden, um die Funktionen...
- Seite 86 Anhang E Deaktivieren und Aktivieren des eingebetteten Betriebssystems und anderer Eingänge Administratoren können bestimmte Eingänge deaktivieren, darunter auch das eingebettete Android- Betriebssystem. Dies ist ideal für Umgebungen, in denen nur verbundene Endgeräte verwendet werden. Administratoren können Eingänge auch wieder aktivieren, die zuvor deaktiviert wurden. Hinweis Das Deaktivieren und erneute Aktivieren des eingebetteten Betriebssystems erfordert die Firmware-Version 4K2.0.0 oder höher.
- Seite 87 Anhang E Deaktivieren und Aktivieren des eingebetteten Betriebssystems und anderer Eingänge Deaktivieren von Eingängen So deaktivieren Sie das eingebettete Betriebssystem 1. Wählen Sie unter Quelleneinstellungen Quellensperre Android aus, um das eingebettete Betriebssystem zu deaktivieren. 2. Wählen Sie unter Quelleneinstellungen Boot-Quelle eine neue Videoeingangsquelle aus, die beim Starten des Displays geöffnet werden soll.
- Seite 88 Anhang E Deaktivieren und Aktivieren des eingebetteten Betriebssystems und anderer Eingänge Siehe Quelleneinstellung auf Seite 74 docs.smarttech.com/de/kb/171744...
- Seite 89 Eindeutige Kennung: IDGX65-1, IDGX75-1, IDGX86-1 anderen Antennen oder Sendern ausgestellt oder zusam- Verantwortliche Partei – U.S. Kontaktinformation men mit ihnen betrieben werden. SMART Technologies Inc. 2401 4th Ave, 3. Stock Erklärung zu den Bestimmungen des Seattle, WA 98121 Ministeriums "Innovation, Science and compliance@smarttech.com...
- Seite 90 Hausmüll entsorgt werden dür- EU-Konformitätserklärung fen. Hiermit erklärt SMART Technologies ULC, dass der Funk- gerätetyp Interactive Display IDGX65-1, IDGX75-1, IDGX86- Batterien Die Fernbedienung enthält zwei 1 and the OPS, PCM8, mit der Richtlinie 2014/53/EU über- AAA-Batterien.
- Seite 91 SMART Technologies smarttech.com/support smarttech.com/contactsupport docs.smarttech.com/de/kb/171744...
