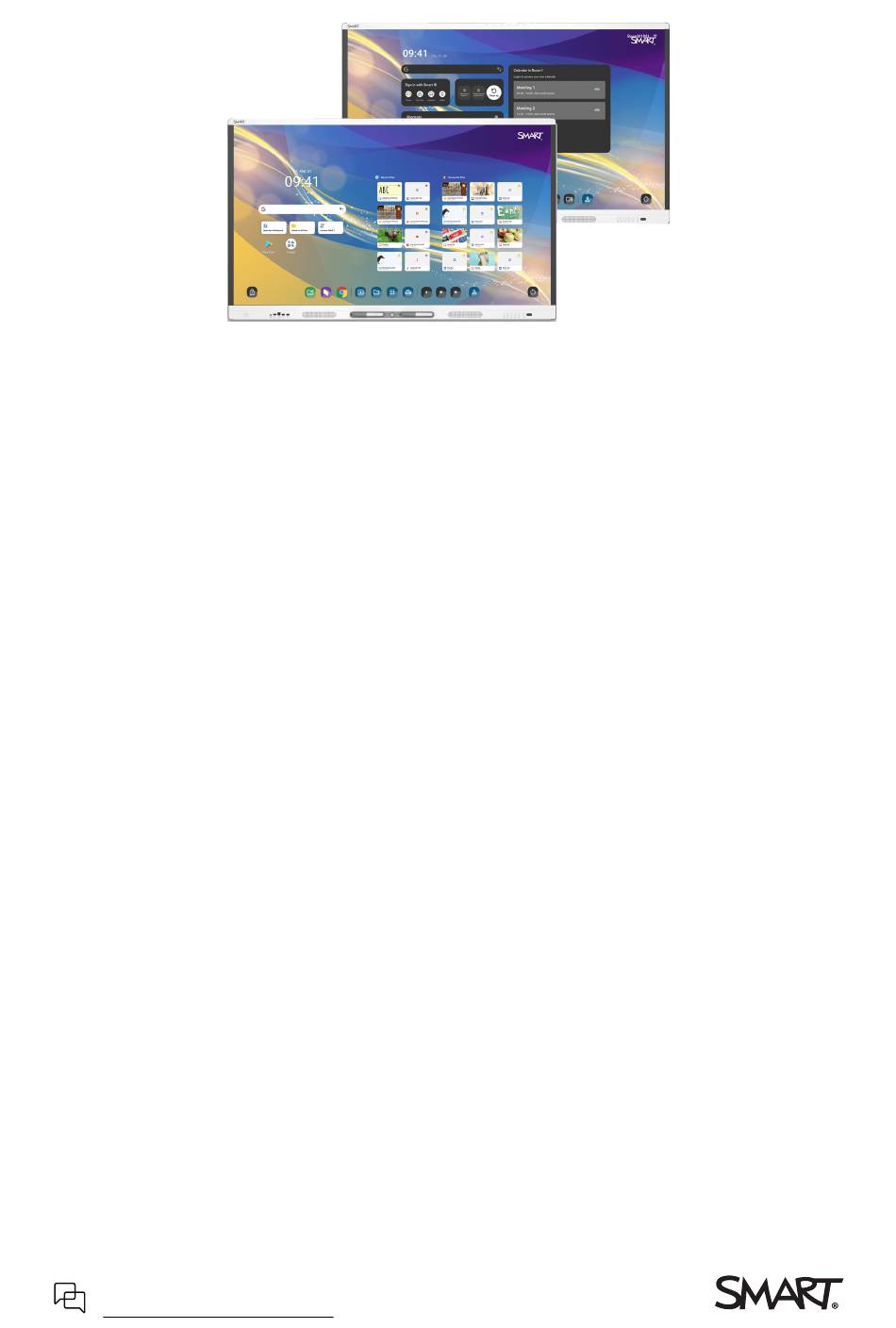

- Seite 1 Interactive Displays der SMART Board-Serie MX (V5) | MX (V5) Pro Montage- und Wartungshandbuch IDX55-5 IDX65-5 IDX75-5 IDX86-5 War dieses Dokument hilfreich? smarttech.com/docfeedback/171897...
- Seite 2 Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing Administrator, Inc. Markenhinweis SMART Board, SMART Notebook, SMART TeamWorks, SMART Meeting Pro, Lumio, Objekterkennung, smarttech smarttech™, das SMART Logo und sämtliche SMART Werbeslogans sind Warenzeichen oder eingetragene Warenzeichen von SMART Technologies ULC in den USA. und/oder anderen Ländern. Google, Android, Chrome und Google Drive sind Warenzeichen von Google Inc.
- Seite 3 Informationen zum Display Weitere Informationen Kapitel 2 Installation und Wartung des Displays Ist dies das erste Mal, dass Sie ein SMART Board Interactive Display installieren oder warten? 9 Montieren des Displays Installieren von SMART OPS Appliances Verbindung zu einem Netzwerk...
- Seite 4 -Serie MX (V5) oder MX (V5) Pro ist der Mittelpunkt Ihres Klassen- oder Konferenzraums. Über dieses Handbuch In dieser Anleitung wird erläutert, wie Sie ein Interactive Display der SMART Board-Serie MX (V5) oder MX (V5) Pro installieren und warten. Es umfasst folgende Informationen: ...
- Seite 5 In dieser Anleitung iQ ist das eingebettete Android- SieheSeite 13 Betriebssystem der interaktiven Displays der SieheSeite 14 SMART Board MX (V5) und MX (V5) Pro-Serie. iQ läuft auf Android 13 mit Google ™ EDLA- Zertifizierung. Wenn Sie das Display zum ersten Mal einschalten, werden Sie aufgefordert, iQ zu konfigurieren.
- Seite 6 Kapitel 1 Willkommen Component Beschreibung In dieser Anleitung Bildschirm / Das Display ist in folgenden Bildschirmgrößen Berührungsoberfläche erhältlich: 55" 65" 75" 86" Der HyPr Touch™ ® mit Advanced IR- Technologie des Displays unterstützt bis zu 40 Berührungspunkte (abhängig vom Betriebssystem des angeschlossenen Endgeräts).
- Seite 7 Regel für Raumcomputer, Peripheriegeräte und andere Endgeräte verwendet, die ständig mit dem Display verbunden sind. OPS-Zubehörsteckplatz Sie können eine SMART OPS Appliance, wie z. SieheSeite 11 B. ein SMART OPS PC-Modul, im OPS- Zubehörsteckplatz installieren. Wi-Fi Antennen Das Display wird mit Wi-Fi Antennen geliefert.
- Seite 8 Neben diesem Handbuch stellt SMART auch andere Dokumente für das Display im Support-Bereich der SMART Website (smarttech.com/support) bereit. Scannen Sie den QR-Code auf Seite 2, um Links zu Dokumenten der Interactive Displays der SMART Board-Serie MX (V5) und MX (V5) Pro und andere Support-Ressourcen anzuzeigen.
- Seite 9 Kapitel 2 Installation und Wartung des Displays Ist dies das erste Mal, dass Sie ein SMART Board Interactive Display installieren oder warten? Montieren des Displays Installieren von SMART OPS Appliances Verbindung zu einem Netzwerk Verbinden der Stromversorgung und erstmaliges Einschalten des Displays...
- Seite 10 In den technischen Daten des Displays finden Sie den normalen Strombedarf, zusätzliche Anforderungen und andere Informationen. Hinweis Für Benutzer in Australien und Neuseeland: SMART bietet keine Ständer für die Verwendung in Australien und Neuseeland an, und wir können auch keine Empfehlungen für Ständer anderer Anbieter geben.
- Seite 11 Kapitel 2 Installation und Wartung des Displays Siehe SMART Board MX (V5) and MX (V5) Pro series illustrated installation instructions (docs.smarttech.com/de/kb/171930) Installieren von SMART OPS Appliances Das Display beinhaltet einen OPS Zubehörsteckplatz, an dem Ihr Unternehmen ein SMART OPS PC- Modul installieren kann. Siehesupport.smarttech.com/accessories/computing-modules-and-appliances Achtung ...
- Seite 12 Kapitel 2 Installation und Wartung des Displays Siehesupport.smarttech.com/docs/iq4networksetup Das Display benötigt eine Internetverbindung zum Herunterladen von Software und Firmware-Updates. Für eine Reihe von iQ Apps wird ebenfalls eine Netzwerkverbindung benötigt. Sie können sich über Wi-Fi oder mit einem Ethernet-Kabel, das an einer der RJ45- Buchsen angeschlossen ist, mit dem Netzwerk verbinden.
- Seite 13 Kapitel 2 Installation und Wartung des Displays Verbinden der Stromversorgung und erstmaliges Einschalten des Displays Der letzte Schritt bei der Installation und Konfiguration des Displays besteht darin, den Netzanschluss anzuschließen, das Display einzuschalten und iQ zu konfigurieren, indem Sie die Schritte im Assistenten ausführen.
- Seite 14 Möglicherweise müssen Sie die Einstellungen des Bildschirms bei der Erstinstallation oder bei der Wartung des Bildschirms anpassen. Siehesupport.smarttech.com/docs/iq4settings Aktualisieren der iQ-Systemsoftware SMART veröffentlicht in regelmäßigen Abständen Updates für die iQ Software. Je nachdem, wie Sie iQ konfigurieren, werden diese Updates automatisch heruntergeladen und installiert oder müssen manuell heruntergeladen und installiert werden. Siehesupport.smarttech.com/docs/iq4updates...
- Seite 15 Kapitel 3 Verbinden von Computern und anderen Geräten Installieren der SMART-Software Verbinden von Raumcomputern und Gast-Laptops Anzeigen des Eingangs eines verbundenen Computers Einstellen der Auflösung und Aktualisierungsrate eines angeschlossenen Computers Anschließen anderer Geräte Verbinden von USB-Laufwerken, Peripheriegeräten und anderen Geräten Anschließen eines externen Displays...
- Seite 16 Kapitel 3 Verbinden von Computern und anderen Geräten Installieren der SMART-Software Das Display wird mit SMART Software geliefert, die Sie auf angeschlossenen Raumcomputern und Gastlaptops installieren können. Andere SMART Software ist optional. Software-Typ SMART Board MX (V5)-Serie SMART Board-Serie MX (V5) Pro-...
- Seite 17 Kapitel 3 Verbinden von Computern und anderen Geräten USB-C 1 Video/Audio/Touch Verbindung USB-C 1 Standard USB 3.2 Gen 1×1 (als DFP) Display Port 1.2.4-Spur (als UFP) USB-C 2 Video/Audio/Touch Verbindung USB-C 2 Standard USB 3.2 Gen 1×1 (als DFP) Display Port 1.2.4-Spur (als UFP) docs.smarttech.com/de/kb/171897...
- Seite 18 Kapitel 3 Verbinden von Computern und anderen Geräten HDMI 1 Video/Audio Verbindung HDMI 1 Standard HDMI 2.1 Berühren Verbindung Touch (USB Typ B) Standard USB 3.2 Gen 1 HDMI 2 Video/Audio Verbindung HDMI 2 Standard HDMI 2.1 Berühren Verbindung Touch (USB Typ B) Standard USB 3.2 Gen 1...
- Seite 19 Kapitel 3 Verbinden von Computern und anderen Geräten HDMI 3 Video/Audio Verbindung HDMI 3 Standard HDMI 2.1 Berühren Verbindung Touch (USB Typ B) Standard USB 3.2 Gen 1 HDMI 4 Video/Audio Verbindung HDMI 4 Standard HDMI 2.1 Berühren Verbindung Touch (USB Typ B) Standard USB 3.2 Gen 1...
- Seite 20 Canada and USA. This is for operating safety and to avoid damage to the Display. Notizen Installieren Sie die SMART Software auf allen Computern, die Sie mit dem Display verbinden. Siehe Installieren der SMART-Software auf Seite 16 ...
- Seite 21 Kapitel 3 Verbinden von Computern und anderen Geräten Anzeigen des Eingangs eines verbundenen Computers 1. Verbinden Sie den Computer mit dem Display. 2. Die verfügbaren Eingaben auf eine der folgenden Arten anzeigen: Wenn iQ aktiviert ist, tippen Sie auf Eingabe auf dem Startbildschirm.
- Seite 22 Kapitel 3 Verbinden von Computern und anderen Geräten Diese Tabelle zeigt die empfohlenen Auflösungen und Bildwiederholraten für die Eingabequellen des Displays: Auflösung Seitenverhältnis Modus Bildwiederholrate eingeben 1920 × 1080 16:9 Nicht verfügbar 60,000 Hz 1600 × 1200 Nicht verfügbar 60,000 Hz 1360 ×...
- Seite 23 Kapitel 3 Verbinden von Computern und anderen Geräten Verbinden von USB-Laufwerken, Peripheriegeräten und anderen Geräten Das Display enthält die folgenden USB-Anschlüsse. Sie können ein USB-Laufwerk, Peripheriegeräte (z. B. Tastaturen) und andere Endgeräte an diese Buchsen anschließen und das Endgerät mit iQ, angeschlossenen Computern und OPS-Modulen, die auf dem OPS-Zubehörsteckplatz installiert sind, verwenden.
- Seite 24 Kapitel 3 Verbinden von Computern und anderen Geräten Anschließen eines externen Displays Sie können ein externes Display an das Modell anschließen, das über einen HDMI-Out-Anschluss am Anschlussfeld verfügt. Auf dem externen Display wird das gleiche Bild angezeigt. Dies ist nützlich, wenn Sie das Display in einem Auditorium oder einem anderen großen Raum verwenden, in dem es von Vorteil wäre, ein zweites Display zu haben.
- Seite 25 Kapitel 3 Verbinden von Computern und anderen Geräten Neben dem 3,5-mm-Stereo-Ausgangsanschluss bietet das Display einen Sony/Philips Digital Interface (S/PDIF)- Ausgangsanschluss. S/PDIF ist ein digitales Audioübertragungsmedium. Sie benötigen ein Audiosystem mit einem S/PDIF-Eingang, um diese Verbindung in ein analoges Signal zu dekodieren. Die meisten externen Soundbars verfügen über einen S/PDIF-Anschluss.
- Seite 26 Kapitel 3 Verbinden von Computern und anderen Geräten Anschlussdiagramme Seitliches und unteres Anschlussfeld Dieses Diagramm und diese Tabelle zeigen die Anschlüsse auf der Seite und dem unteren Anschlussfeld des Displays: Seite Unterseite Verbindung Für den Anschluss an: Notizen 1 Mikro-SD MicroSD-Karte Dieser Anschluss fungiert als Sicherheitsabdeckung, um den...
- Seite 27 Kapitel 3 Verbinden von Computern und anderen Geräten Verbindung Für den Anschluss an: Notizen 7 HDMI 2.1-Eingang HDMI 2 Eingang Dieser Anschluss unterstützt (Video und Audio) HDMI ART (Audio Return Channel), der die Übertragung von Audiosignalen zwischen dem Display und dem angeschlossenen Endgerät ermöglicht und somit die Audioqualität verbessert.
- Seite 28 Kapitel 3 Verbinden von Computern und anderen Geräten vorderes Anschlussfeld Dieses Diagramm und diese Tabelle zeigen die Anschlüsse am Anschlussfeld des Displays: Verbindung Für den Anschluss an Notizen 1 USB Typ-C USB-Typ-C 1-Eingang SieheSeite 16 2 HDMI-Eingang HDMI 3-Eingang SieheSeite 16 (Video ...
- Seite 29 Die Seriennummer befindet sich auf einer Kennzeichnung auf der linken Seite des Displays (im Bild). Tipp Scannen Sie den QR-Code auf dem Etikett, um die Support-Seiten für die Interactive Displays der SMART Board MX (V5), MX (V5) Pro und M (V5)-Serie auf der SMART Website anzuzeigen. docs.smarttech.com/de/kb/171897...
- Seite 30 Anhang A Verwaltung des Displays über RS-232 Konfigurieren Sie die Einstellungen der seriellen Schnittstelle. Befehle und Antworten Betriebsstatus-Befehle Eingabebefehle Helligkeitsbefehle Einfrieren-Befehle Bildschirmvorhang-Befehle Lautsprecherbefehle Befehle für Mikrofonarrays Firmwareversion-Befehle Modellnummernbefehle Seriennummerbefehle Artikelnummerbefehle Asynchrone Nachrichten Sie können ein RS-232-Kabel von einem Computer oder dem seriellen Ausgang eines Steuersystems an den RS-232-Eingang des Bildschirms anschließen, um aus der Ferne die Videoeingänge auszuwählen, den Bildschirm ein- oder...
- Seite 31 Anhang A Verwaltung des Displays über RS-232 Konfigurieren Sie die Einstellungen der seriellen Schnittstelle. Konfigurieren Sie die serielle Schnittstelle des Computers oder des Steuerungssystems, bevor Sie Befehle an das Display senden. 1. Schalten Sie das Display ein. 2. Wenn Sie eine Terminalanwendung auf einem Computer verwenden, aktivieren Sie das lokale Echo, um zu sehen, was Sie eingeben und an das Display senden.
- Seite 32 Anhang A Verwaltung des Displays über RS-232 Befehle und Antworten Um auf Anzeigeinformationen zuzugreifen oder Anzeigeeinstellungen mithilfe der Raumsteuerungssysteme anzupassen, senden Sie einen Befehl nach der Eingabeaufforderung (>), senden Sie ein Wagenrücklaufzeichen oder drücken Sie ENTER, und warten Sie dann auf die Response vom Display.
- Seite 33 Anhang A Verwaltung des Displays über RS-232 So weisen Sie einer Einstellung einen Wert zu Verwenden Sie den Befehl set. In diesem Beispiel wird die Lautstärke auf 65 eingestellt: >set volume=65 volume=65 > So erhöhen oder verringern Sie den Wert einer Einstellung ...
- Seite 34 Anhang A Verwaltung des Displays über RS-232 Betriebsstatus-Befehle Befehl "Get" Befehl "Set" Antwort get powerstate set powerstate[Value] powerstate=[Value] Wobei [Wert] für eine der folgenden Wobei [Wert] für eine der folgenden Optionen steht: Optionen steht: =standby standby ...
- Seite 35 Anhang A Verwaltung des Displays über RS-232 Einfrieren-Befehle Befehl "Get" Befehl "Set" Antwort get videofreeze set videofreeze[Value] videofreeze=[Value] Wobei [Wert] für eine der folgenden Wobei [Wert] für eine der folgenden Optionen steht: Optionen steht: =off Bildschirmvorhang-Befehle Befehl "Get"...
- Seite 36 Anhang A Verwaltung des Displays über RS-232 Firmwareversion-Befehle Befehl "Get" (Erhalten) Antwort get fwversion fwversion=[Value] Wobei [Wert] die Firmware-Version ist. Modellnummernbefehle Befehl "Get" Antwort get modelnum modelnum=[Value] Wobei [Wert] für eine der folgenden Optionen steht: SBID-MX055-V5 SBID-MX065-V5 SBID-MX075-V5 ...
- Seite 37 Anhang A Verwaltung des Displays über RS-232 Ändern Asynchrone Nachricht Leistungsstatus anzeigen #powerstate=[Value] Wobei [Wert] für eine der folgenden Optionen steht: standby Eingangsauswahl #input=[Value] Wobei [Wert] für eine der folgenden Optionen steht: hdmi1 hdmi2 hdmi3 ...
- Seite 38 Displays im SMART Remote Management Ihr interaktives Display der Serie SMART Board MX oder MX Pro verfügt über eine integrierte Funktion, mit der Sie das Display beim SMART Remote Management-Konto Ihrer Organisation registrieren können. Wenn Sie das Display anmelden, können Sie SMART Remote Management verwenden, um die Funktionen und Einstellungen des Displays zentral zu steuern, wie zum Beispiel: ...
- Seite 39 Eindeutige Kennung: IDX55-5, IDX65-5, IDX75-5, IDX86-5 MHz und 5470–5725 MHz muss die EIRP-Grenz- Verantwortliche Partei – U.S. Kontaktinformationen werte einhalten; und SMART Technologies Inc.. iii. die maximal zulässige Antennenverstärkung für 2401 4th Ave., 3. Stock Endgeräte auf dem Frequenzband von 5725–5825 Seatle, WA 98121 MHz muss die Eirp-Grenzwerte für den Punkt-zu-...
- Seite 40 Recyling-Prozess zugeführt werden müssen und nicht als Hausmüll entsorgt werden dür- EU-Konformitätserklärung fen. Hiermit erklärt SMART Technologies ULC , dass die Funk- Batterien gerätetypen bzw. die Interactive Display Modelle IDX55-5, IDX65-5, IDX75-5, IDX86-5 und OPS PCM11 der Richtlinie 2014/53/EU entsprechen.
- Seite 41 SMART Technologies smarttech.com/support smarttech.com/contactsupport docs.smarttech.com/de/kb/171897...
